Terex Radlader SKL 863 Betriebsanleitung Seite 106

9 Anhang

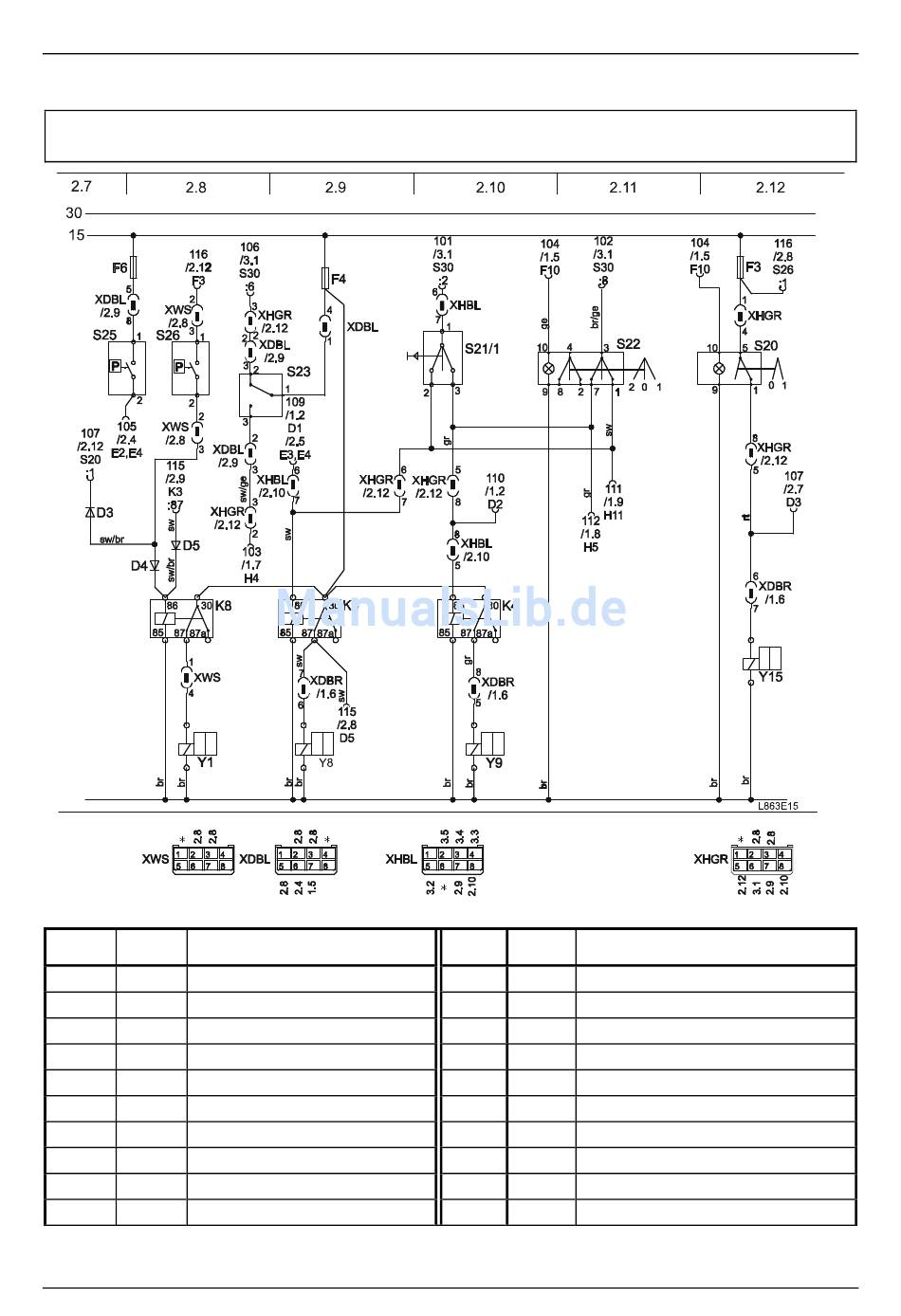

Fahren, Bremsen
Pfad Kenn-
Gerät
zeichen
Fahren, Bremsen
2.8 F6 Sicherung
2.9 F4 Sicherung
2.12 F3 Sicherung
2.8 S25 Bremslichtschalter
2.8 S26 Hydrost. Bremse
2.8 S23 Handbremsschalter
2.10 S21/1 Koordinatenhebel
2.11 S22 Fahren vorwärts-rückwärts
2.12 S20 Fahren schnell-langsam
100
Pfad Kenn-
Gerät
zeichen
2.7 D3 Diode
2.8 D4 Diode
2.8 D5 Diode
2.8 K8 Hydrost. Bremse
2.9 K3 Fahren rückwärts
2.10 K4 Fahren vorwärts
2.8 Y1 Fahrtr.-Erkennung
2.9 Y8 Ventil Fahren rückwärts
2.10 Y9 Ventil Fahren vorwärts
2.12 Y15 Ventil Fahren schnell-langsam
