8. Разъемы и DIP-переключатели

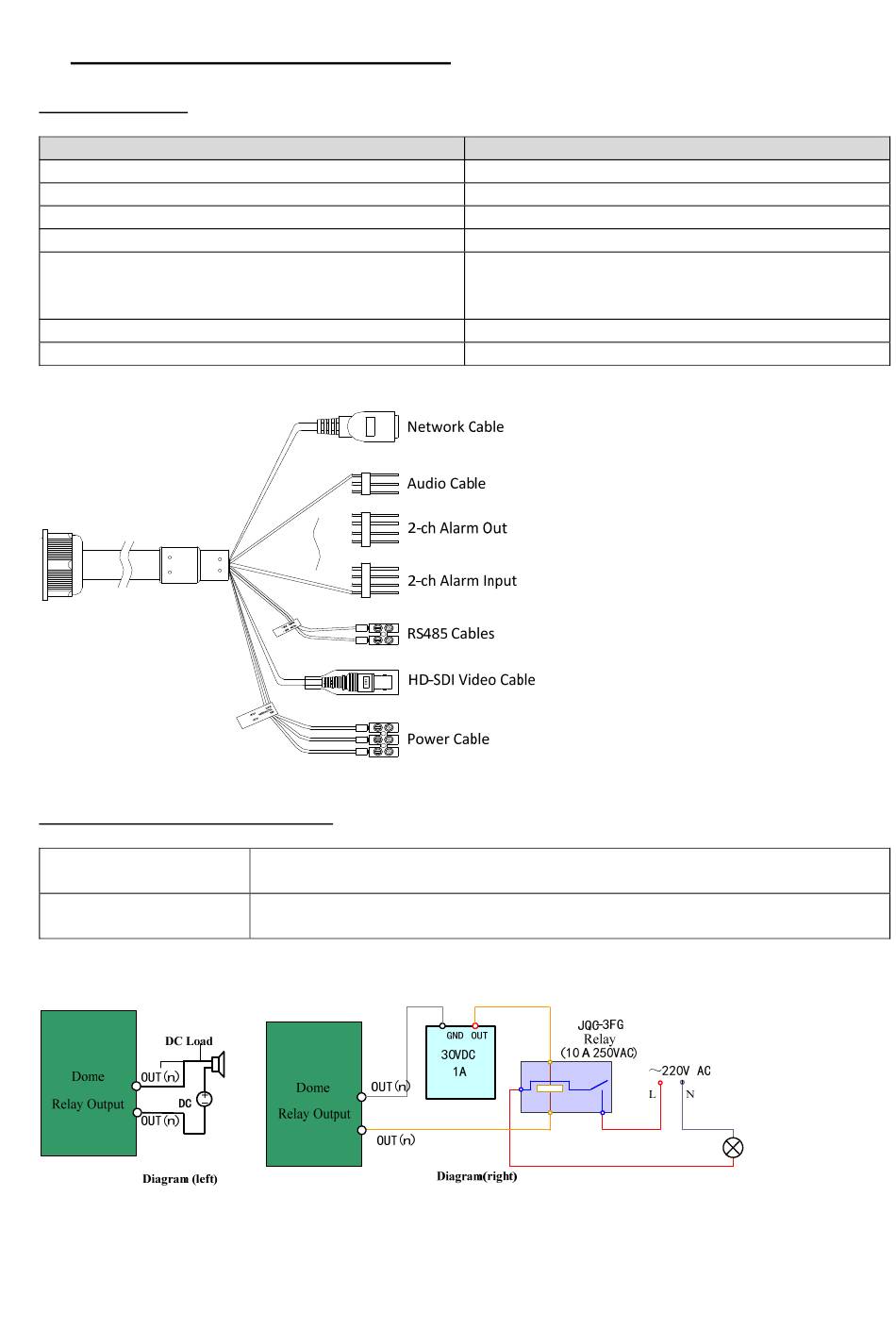

Обзор разъемов
Название
Network Cable
Audio Cable
2-ch Alarm Out
2-ch Alarm Input
RS485 Cables
HD-SDI Video Cable
Power Cable
Входы / выходы сигнала тревоги
Вход сигнала
тревоги
Выход сигнала
тревоги
Примеры подключения выхода для нагрузки пост. и перем. тока:
0 - 5 В пост. тока, макс. 100 мА
30 В пост. тока, 1 A
Функция
Нет функции, не используется
Нет функции, не используется
Выход сигнала тревоги 1 и 2
Вход сигнала тревоги 1 и 2
Разъем для кабеля управления RS-485
Оранжевый: RS-485+
Желтый: RS-485-
Выход видеосигнала HD-SDI
Питающее напряжение - 24 В перем. тока
