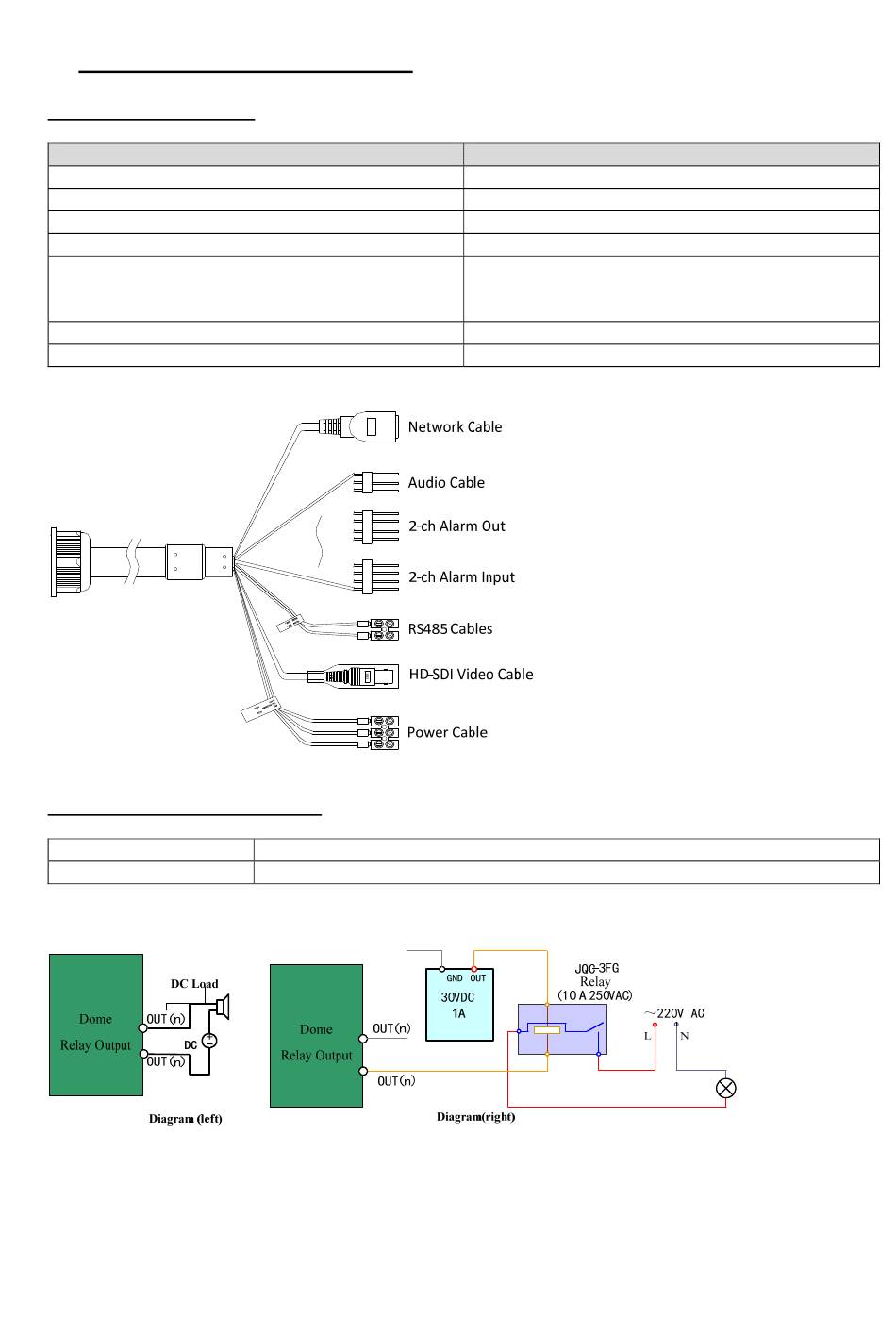

8. Anschlüsse und DIP-Schalter
Übesicht der Anschlüsse
Bezeichnung
Network Cable
Audio Cable
2-ch Alarm Out
2-ch Alarm Input
RS485 Cables
HD-SDI Video Cable
Power Cable
Alarmeingänge / Alarmausgänge
Alarmeingang
Alarmausgang
Beispiele für eine Ausgangsbeschaltung für DC und AC Last:
0 - 5 VDC, max. 100 mA
Max. 30 VDC, 1 A
Funktion
Keine Funktion, nicht verwendet
Keine Funktion, nicht verwendet
Alarmausgang 1 und 2
Alarmeingang 1 und 2
RS-485 Steuerkabelanschluss
Orange: RS-485+
Gelb: RS-485-
HD-SDI Videoausgang
24 VAC Spannungsversorgung
8
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
...
5
6
7
8
9
10
11
12
Werbung
Kapitel
Deutsch
4
English
33
Français
62
Dutch
91
Dansk
120
Polski
149
Русский
178
Inhaltsverzeichnis
Verwandte Anleitungen für Abus TVHD75500
Überwachungskameras Abus TVHD75500 Kurzanleitung
(99 Seiten)
Überwachungskameras Abus TVHD50000 Bedienungsanleitung
(100 Seiten)
Überwachungskameras Abus TVHD71000 Bedienungsanleitung
(106 Seiten)
Überwachungskameras Abus TVHD70000 Bedienungsanleitung
(74 Seiten)
Überwachungskameras Abus TVHD60000 Bedienungsanleitung
(111 Seiten)
Überwachungskameras Abus TVHD40000 Bedienungsanleitung
(74 Seiten)
Überwachungskameras Abus TVHS30000 Bedienungsanleitung Zur Software
(67 Seiten)
Überwachungskameras Abus TVIP61560 Kurzanleitung
(131 Seiten)
Überwachungskameras Abus DIGI-LAN TV7230 Installationsanleitung
Schwenk/neige netzwerkkamera (58 Seiten)
Überwachungskameras Abus TVIP31000 Bedienungsanleitung
(364 Seiten)
Überwachungskameras Abus TVAC15300 Bedienungsanleitung
(68 Seiten)
Überwachungskameras Abus TVIP52500 Bedienungsanleitung
(311 Seiten)
Überwachungskameras Abus TVCC91700 Bedienungsanleitung
(75 Seiten)
Überwachungskameras Abus TVCC12000 Installationsanleitung
Nadelöhr rauchmelder tarnkamera (48 Seiten)
Überwachungskameras Abus TVIP44511 Bedienungsanleitung
(371 Seiten)
Überwachungskameras Abus TVIP64511 Installationsanleitung
(16 Seiten)
Verwandte Inhalte für Abus TVHD75500
HDCC81000 Anschlüsse Und Dip-Schalter
Abus HDCC81000
HDCC81000 Anschlüsse Und Dip-Schalter
Abus HDCC81000
TVIP64511 Anschlüsse Und Funktionen
Abus TVIP64511
TVIP48511 Anschlüsse Und Funktionen
Abus TVIP48511
IPCS84511 Anschlüsse Und Funktionen
Abus IPCS84511
IPCS64531 Anschlüsse Und Funktionen
Abus IPCS64531
IPCS34511A Anschlüsse Und Funktionen
Abus IPCS34511A
IPCS54511A Anschlüsse Und Funktionen
Abus IPCS54511A
IPCB34511A Anschlüsse Und Funktionen
Abus IPCB34511A
IPCS58571A Anschlüsse Und Funktionen
Abus IPCS58571A
IPCB74521 Anschlüsse Und Funktionen
Abus IPCB74521
IPCB62500 Anschlüsse Und Funktionen
Abus IPCB62500
IPCB42501 Anschlüsse Und Funktionen
Abus IPCB42501
IPCB54511A Anschlüsse Und Funktionen
Abus IPCB54511A
IPCS62130 Anschlüsse Und Funktionen
Abus IPCS62130
TV7602 Dip Schalter-Stellungen
Abus TV7602
Inhaltsverzeichnis
Drucken
Lesezeichen umbenennen
Lesezeichen löschen?
Möchten Sie es aus Ihren Handbüchern löschen?
Anmelden
Anmelden
ODER
Mit Facebook anmelden
Mit Google anmelden
Anleitung hochladen
Von PC hochladen
Von URL hochladen
