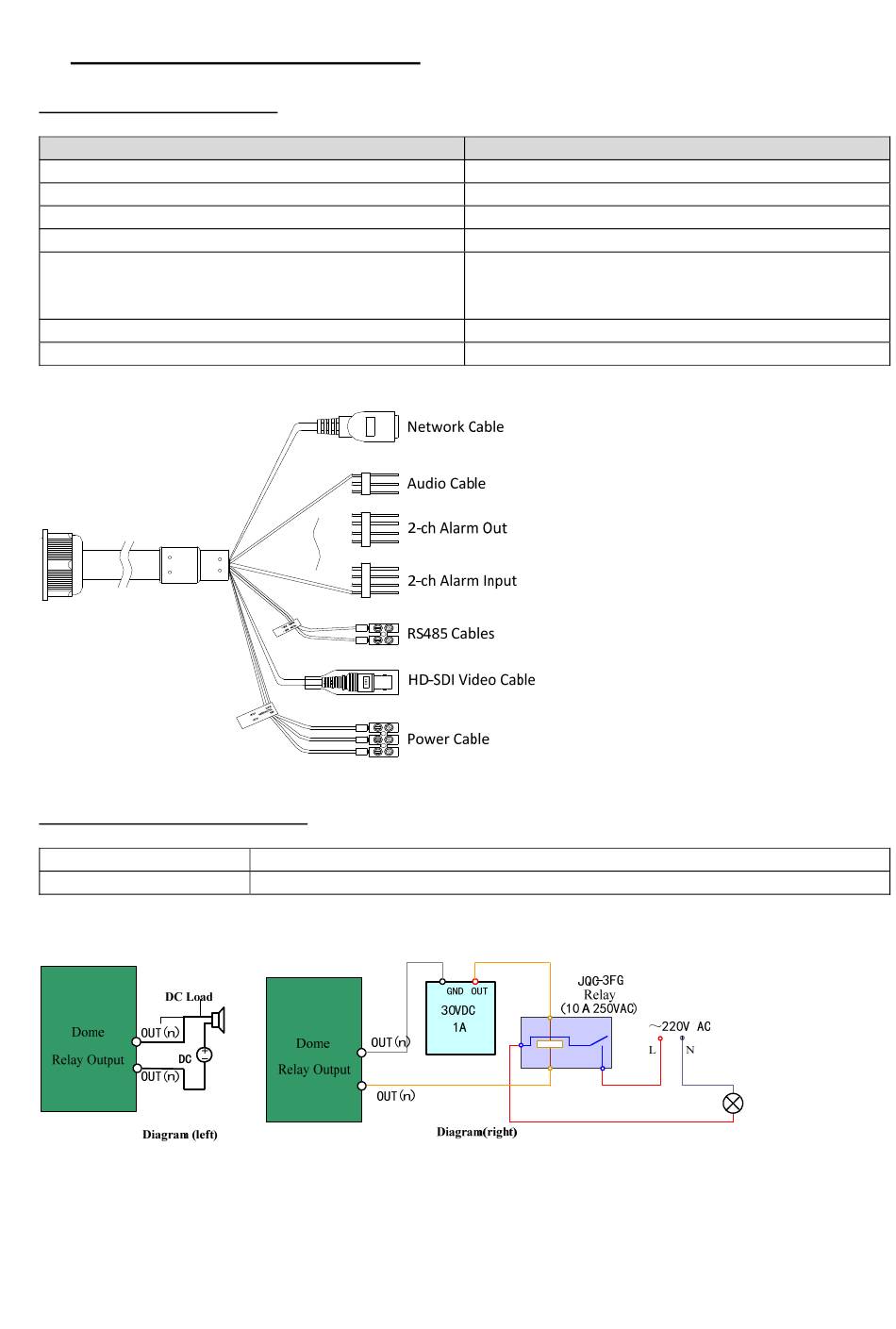

8. Tilslutninger og DIP-omskifter

Oversigt over tilslutningerne
Betegnelse
Network Cable
Audio Cable
2-ch Alarm Out
2-ch Alarm Input
RS485 Cables
HD-SDI Video Cable
Power Cable
Alarmindgange / alarmudgange
Alarmindgang
Alarmudgang
Eksempler på en udgangstrådføring af DC- og AC-belastning:
0 - 5 VDC, maks. 100 mA
Maks. 30 VDC, 1 A
Funktion
Ingen funktion, anvendes ikke
Ingen funktion, anvendes ikke
Alarmudgang 1 og 2
Alarmindgang 1 og 2
RS-485 styrekabeltilslutning
Orange: RS-485+
Gul: RS-485-
HD-SDI videoudgang
24 VAC spændingsforsyning
