8. Złącza i przełącznik DIP

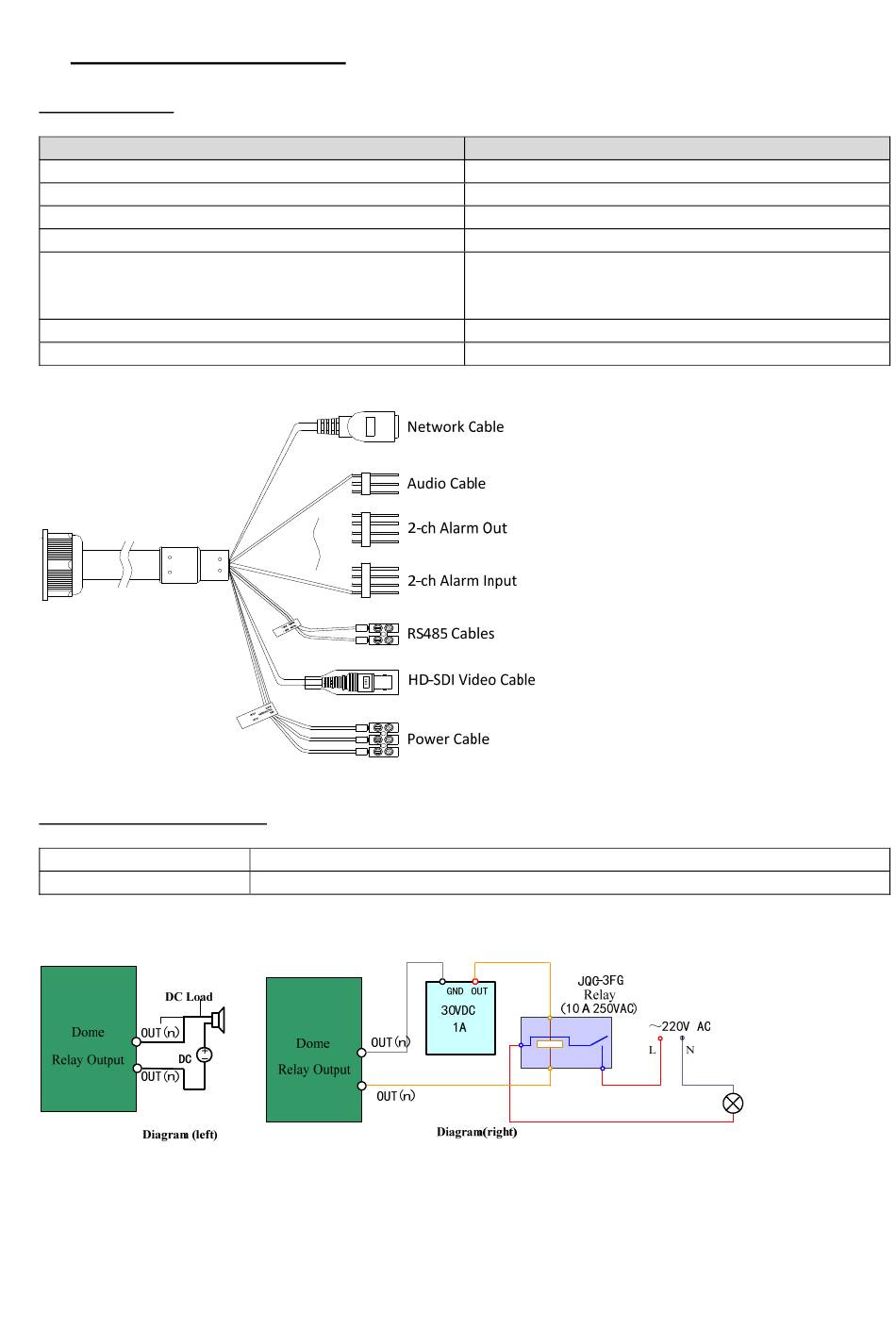

Przegląd złączy
Oznaczenie
Network Cable
Audio Cable
2-ch Alarm Out
2-ch Alarm Input
RS485 Cables
HD-SDI Video Cable
Power Cable
Wejścia/Wyjścia alarmowe
Wejście alarmowe
Wyjście alarmowe
Przykłady oprzewodowania wyjść dla obciążenia DC i AC:
0–5 V DC, maks. 100 mA
Maks. 30 V DC, 1 A
Funkcja
Brak funkcji, nieużywane
Brak funkcji, nieużywane
Wyjście alarmowe 1 i 2
Wejście alarmowe 1 i 2
Złącze kabla sterującego RS-485
Pomarańczowe: RS-485+
Żółte: RS-485-
Wyjście wideo HD-SDI
Napięcie zasilające 24 V AC
