QFO.0169.00.KNF
Fig. 5
Fig. 6
1x
1x
1x
1x
1x
Fig. 7
KNF Flodos 177737_MA_FP400_DE_00

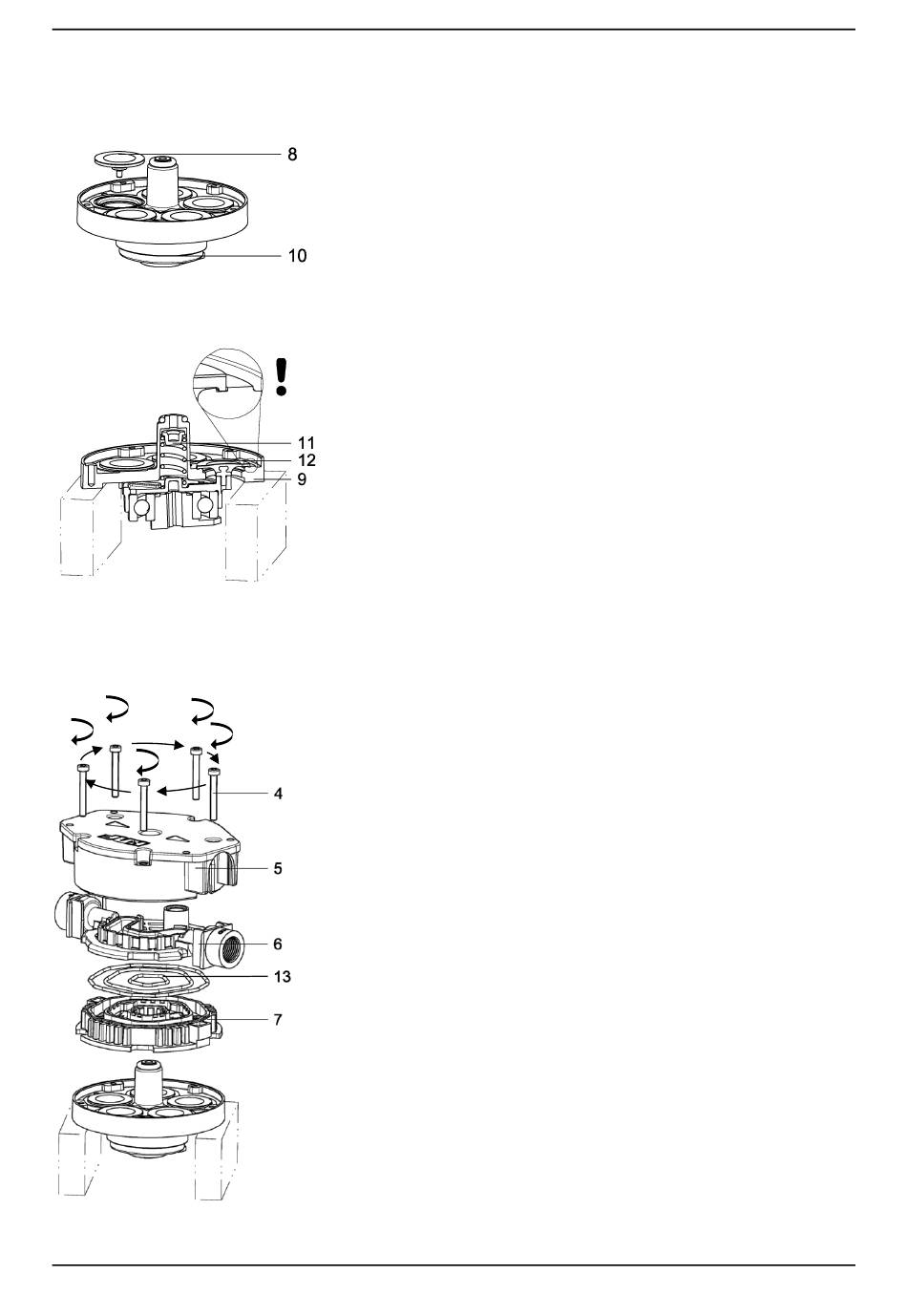

6.3 Pumpenkopf montieren
1.
2.
3.
4.
1.7 Nm
5.
1.3 ft-lbs
6.
7.
8.
9.
Membranen (8) von Hand in Membranhalter (10) ein-
schrauben und gut anziehen.
Gemäss Fig. 6 Membranaufnahme (9) auf eine geeignete
Unterlage stellen.
Darauf achten, dass der Membranhalter (10) nur an den
Membranen (8) hängt und die Membranen (8) richtig in
den Rillen der Membranaufnahme (9) liegen.
Darauf achten, dass Federteller (11) und Feder (12) einge-
legt sind.
Zwischenplatte (7) auf Membranaufnahme (9) positionie-
ren. Auf korrekte Orientierung der fünf Nocken und Ta-
schen achten.
Die drei O-Ringe (13) in Anschlussplatte (6) austauschen,
um optimale Dichtheit zu erreichen.
Anschlussplatte (6) auf Zwischenplatte (7) legen.
Deckel (5) über Anschlussplatte (6) führen.
Kopfschrauben (4) in Deckel (5) einlegen und zuerst nur
leicht anziehen.
Die Kopfschrauben (4) nacheinander jeweils nur um eine
Umdrehung weiterdrehen bis alle Schrauben mit einem
Drehmoment von 1.7Nm angezogen sind. Dieses Vorge-
hen ist wichtig für ein gleichmässiges Verpressen der
Membranen.
Wartung
15
