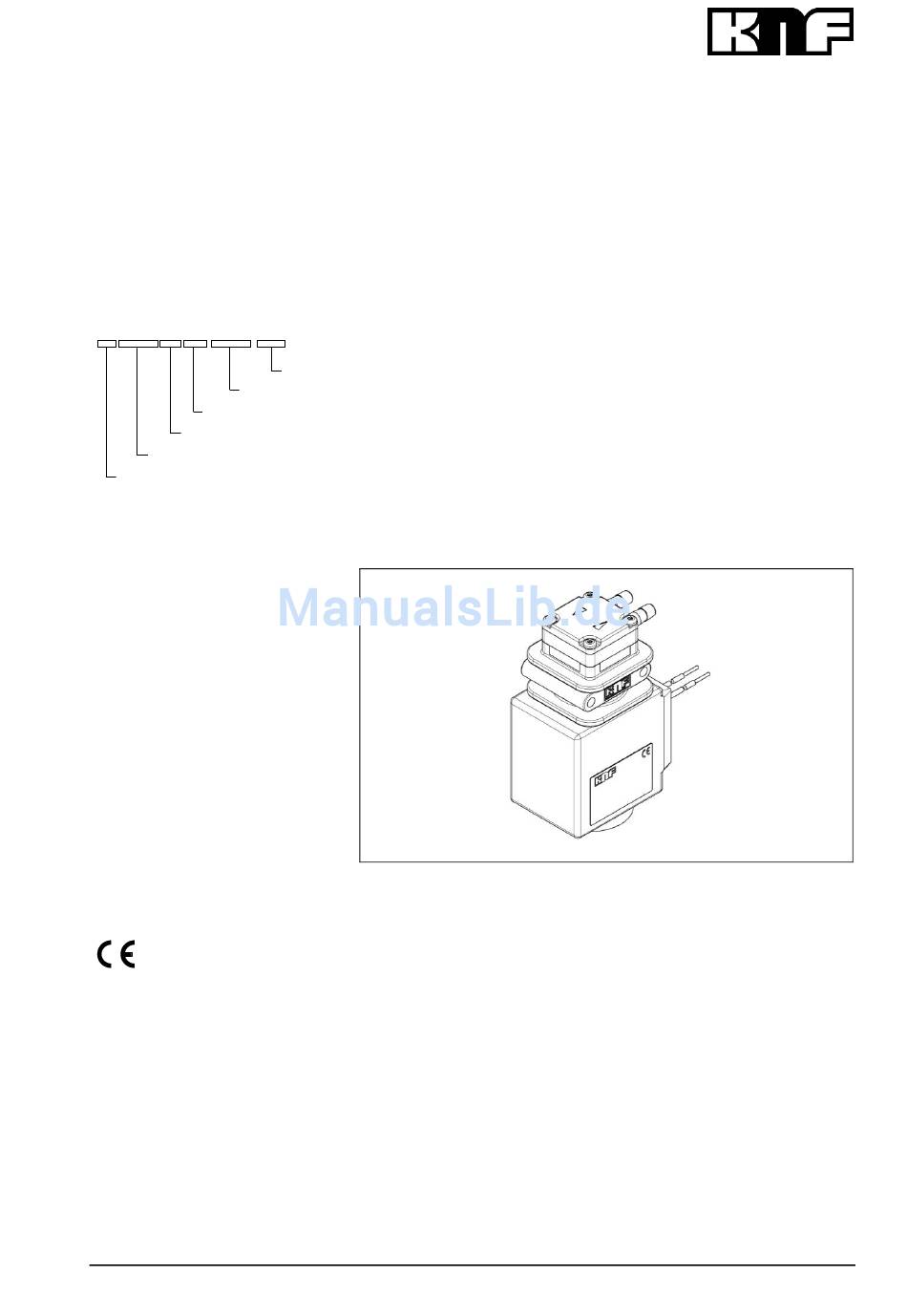

MEMBRAN-FLÜSSIGKEITSPUMPE MIT
LINEARANTRIEB
FMM 80
FMM 80 KP DC-P 24V
DC-P
KP / TT
80
FMM
- / PMLxxxx / PLxxxx [Kap. 1]
Betriebs- und
Montageanleitung
Diese Betriebs- und Monta-
geanleitung lesen und beach-
ten!
Ein zusätzlicher Buchstabe vor
dem Typenkürzel FMM 80 ist
eine länderspezifische Identifi-
kation ohne technische Bedeu-
tung.
KNF Flodos AG
Wassermatte 2
6210 Sursee, Schweiz
Tel +41 (0)41 925 00 25
Fax +41 (0)41 925 00 35
www.knf-flodos.ch
info@knf-flodos.ch
KNF Flodos BA_FMM80_DE_08_164463.docx
Original-Betriebs- und Montageanleitung
12/24 V
Inhalt
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 3
3. Sicherheit .................................................................................. 4
4. Technische Daten .................................................................... 6
5. Aufbau und Funktion ................................................................ 8
6. Montage und Anschluss ........................................................... 9
7. Betrieb .................................................................................... 12
8. Instandhaltung ........................................................................ 17
9. Störungen beheben ................................................................ 18
10. Ersatzteile und Zubehör ......................................................... 20
11. Dekontaminierungserklärung ................................................. 21
Für zukünftige Verwendung aufbewahren!
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KNF FMM 80 Series
Inhaltszusammenfassung für KNF FMM 80 Series
-
Seite 1: Inhaltsverzeichnis
Bedeu- tung. Inhalt Seite 1. Zu diesem Dokument ............... 2 2. Verwendung ................3 KNF Flodos AG 3. Sicherheit .................. 4 Wassermatte 2 4. Technische Daten ..............6 6210 Sursee, Schweiz 5. Aufbau und Funktion ..............8 Tel +41 (0)41 925 00 25 6. -
Seite 2: Zu Diesem Dokument
Tab. 1 Sonstige Hinweise und Symbole Hier steht eine auszuführende Tätigkeit (ein Schritt). Hier steht der erste Schritt einer auszuführenden Tätigkeit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung... -
Seite 3: Verwendung
Pumpe ein Filter <50 μm mit ausreichend gros- ser Filterfläche vorgeschaltet werden. 2.2. Nicht bestimmungsgemässe Verwendung Die Pumpen dürfen nicht in explosionsfähiger Atmosphäre betrie- ben werden. Für Sonderausführungen ausserhalb der technischen Spezifikation mit dem KNF-Fachberater Kontakt aufnehmen. KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung... -
Seite 4: Sicherheit
Vorschriften beachten. Dies gilt besonders für Teile, die mit toxi- schen Stoffen verunreinigt sind. Entsorgung Verpackung umweltgerecht entsorgen. Die Verpackungsma- terialien sind rezyklierbar. Altgerät umweltgerecht entsorgen. Altgeräte über geeigne- te Sammelsysteme entsorgen. Altgeräte enthalten wertvol- le recyclingfähige Materialien. KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung... - Seite 5 Die folgenden harmonisierten Normen werden erfüllt (Betrieb mit elektronischer Steuerung FE Z6): ▪ EN 61000-6-3 (inkl. EN 55022 / EN 55011) Kundendienst und Instandhaltungsarbeiten und Reparaturen an den Pumpen dürfen Reparaturen nur vom zuständigen KNF Kundendienst durchgeführt werden. KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung...
-
Seite 6: Technische Daten
>1.0 bar Saughöhe >4 mWS Tab. 4 Beim Einstellen der Pumpe bei KNF werden zehn Hübe in Serie gemes- sen. Das nominale Hubvolumen ist deren Durchschnittswert, welcher zwischen 79 und 81 µl liegt. Dauerbetrieb bei 10 Hz Kurzzeitbetrieb bei 16.7 Hz (max. ED 16.7 % / max. 20 Minuten), siehe Kapitel 7.5. - Seite 7 +5 bis +80 °C ≤150 cSt Zulässige kinematische Visko- sität des Mediums Tab. 7 Gemäss DIN 45635, bei Betreib mit Wasser, ohne Gegendruck. Das Gewicht kann je nach Ausführung leicht vom angegebenen Wert abweichen. KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung...
-
Seite 8: Aufbau Und Funktion
Membrane bis zum nächsten Impuls mittels der Feder (11) in den Membranraum gedrückt. Dadurch werden Saug –und Druckleitung verschlossen. Das Hubvolumen der Pumpe kann über den An- schlag eingestellt werden. Die Höhe des Anschlages wird durch die Kalibrierschraube (9) justiert. KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung... -
Seite 9: Montage Und Anschluss
Pumpe vor Vibration und Stoss schützen. Die Einbaulage der Pumpe kann prinzipiell frei gewählt wer- Einbaulage den. Für maximale Genauigkeit und schnelle Entlüftung die op- timale Einbaulage beachten (Fig. 4: optimale Einbaulage). Fig. 4: optimale Einbaulage KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung... -
Seite 10: Elektrischer Anschluss
Es muss keine Polarität beachtet werden. Pumpe nicht an konstante Gleichspannung anschliessen. Informationen zum Steuersignal (siehe Kapitel 7). Aufgrund des integrierten Überspannungsschut- VORSICHT zelements müssen die speziellen Anforderungen an die Steuerungselektronik beachtet werden (siehe Kapitel 7.2). KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung... -
Seite 11: Hydraulischer Anschluss
Wird im Druckbereich gearbeitet, die Übergänge zwischen Schlauch und Pumpenanschluss sichern, um ein Abspringen der Schläuche zu vermeiden. Schläuche und Übergänge auf korrekte und feste Verbindung prüfen. Dichtigkeit der Installation prüfen. KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung... -
Seite 12: Betrieb
Für weitere Auskünfte diesbezüglich wenden Sie sich an die KNF-Fachberater. Pumpe ausschalten KNF empfiehlt: Bei Förderung von aggressiven Medien Pumpe vor dem Ausschalten spülen (siehe Abschnitt 8.2.1), um die Lebensdauer der Membrane zu verlängern. In den Leitungen normalen atmosphärischen Druck herstellen (Pumpe hydraulisch entlasten). - Seite 13 Diese können andernfalls eine Beeinträchtigung VORSICHT der Signalqualität, verbunden mit einer Redukti- on der Genauigkeit, zur Folge haben. Spule Überspannungsschutzele- ment Freilaufdiode nicht zulässig! Fig. 5: Schema – Speisungsbezogene Ansteuerung Fig. 6: Schema – Massebezogene Ansteuerung KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung...
-
Seite 14: Ausführen Einzelner Hübe
Frequenzbereich: 0 bis 10 Hz (max. 16.7 Hz Die Druckzeit beträgt im Dauerbetrieb min. 70ms , kurzzeitig min. 30ms Dauerbetrieb Kurzzeitbetrieb (max. ED 16.7% / max. 20 Minuten) ), siehe Kapitel 7.5. KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung... -
Seite 15: Kurzzeitbetrieb Mit Maximaler Frequenz 16.7Hz
Kurzzeitbetrieb bei 16.7 Hz ein %ED von maximal 16.7 % (siehe Fig. 8: Einschaltdauer im Kurzzeitbetrieb, Seite 15). Bei gegebener Einschaltdauer berechnet sich die Mindestdauer der stromlosen Pause folgendermassen: SP ≥ 5 · ED. Fig. 8: Einschaltdauer im Kurzzeitbetrieb KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung... -
Seite 16: Hubvolumen Einstellen
(SZ) konstant gehalten werden und die Hubfre- quenz mit Hilfe der Druckzeit (DZ) angepasst werden (siehe Fig. 7). Die Pumpen werden bei KNF Flodos mit einer Saug- resp. Bestromungszeit von 30 ms geprüft und eingestellt. KNF Flodos AG BA_FMM80_DE_08_164463.docx... -
Seite 17: Instandhaltung
Pumpe mit einer neutralen Flüssigkeit spülen und anschliessend leer pumpen. 8.2.1. Pumpe spülen Bei Förderung von aggressiven Medien empfiehlt KNF, die Pumpe vor dem Ausschalten unter Atmosphärenbedingungen einige Minuten mit Luft (falls aus Sicherheitsgründen notwen- dig: mit einem Inertgas) oder mit einer neutralen Flüssigkeit zu spülen, um die Lebensdauer von Ventilen und Membrane zu... -
Seite 18: Störungen Beheben
KNF kontaktieren Partikel in der Pumpe KNF kontaktieren Pumpenteile sind gegen das zu fördernde Medium nicht bestän- Druck- und Saugleitung gegeneinander tauschen Druck- und Saugleitung wurden untereinander verwechselt Tab. 10 KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung... - Seite 19 Tab. 11 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Adresse siehe letzte Seite). Pumpe spülen, um den Pumpenkopf von gefährlichen oder aggressiven Flüssigkeiten zu befreien (siehe Abschnitt 8.2.1).
-
Seite 20: Ersatzteile Und Zubehör
Membran-Flüssigkeitspumpe mit Linearantrieb FMM 80 Ersatzteile und Zubehör 10. Ersatzteile und Zubehör 10.1. Zubehör Zubehör Bestellnummer Starter-Kit FSK 4 165133 Tab. 12 KNF Flodos AG BA_FMM80_DE_08_164463.docx Original-Betriebs- und Montageanleitung... -
Seite 21: Dekontaminierungserklärung
Membran-Flüssigkeitspumpe mit Linearantrieb FMM 80 Dekontaminierungserklärung 11. Dekontaminierungserklärung Voraussetzung für die Reparatur einer Pumpe durch KNF ist die Bescheinigung des Kunden über die geförderten Medien und über die Reinigung der Pumpe (Dekontaminierungserklä- rung). Verwenden Sie dazu das mitgelieferte Formular "Unbedenk- lichkeits- und Dekontaminationserklärung"... - Seite 22 KNF weltweit Ihre lokalen KNF Partner finden Sie unter: www.knf.com...
