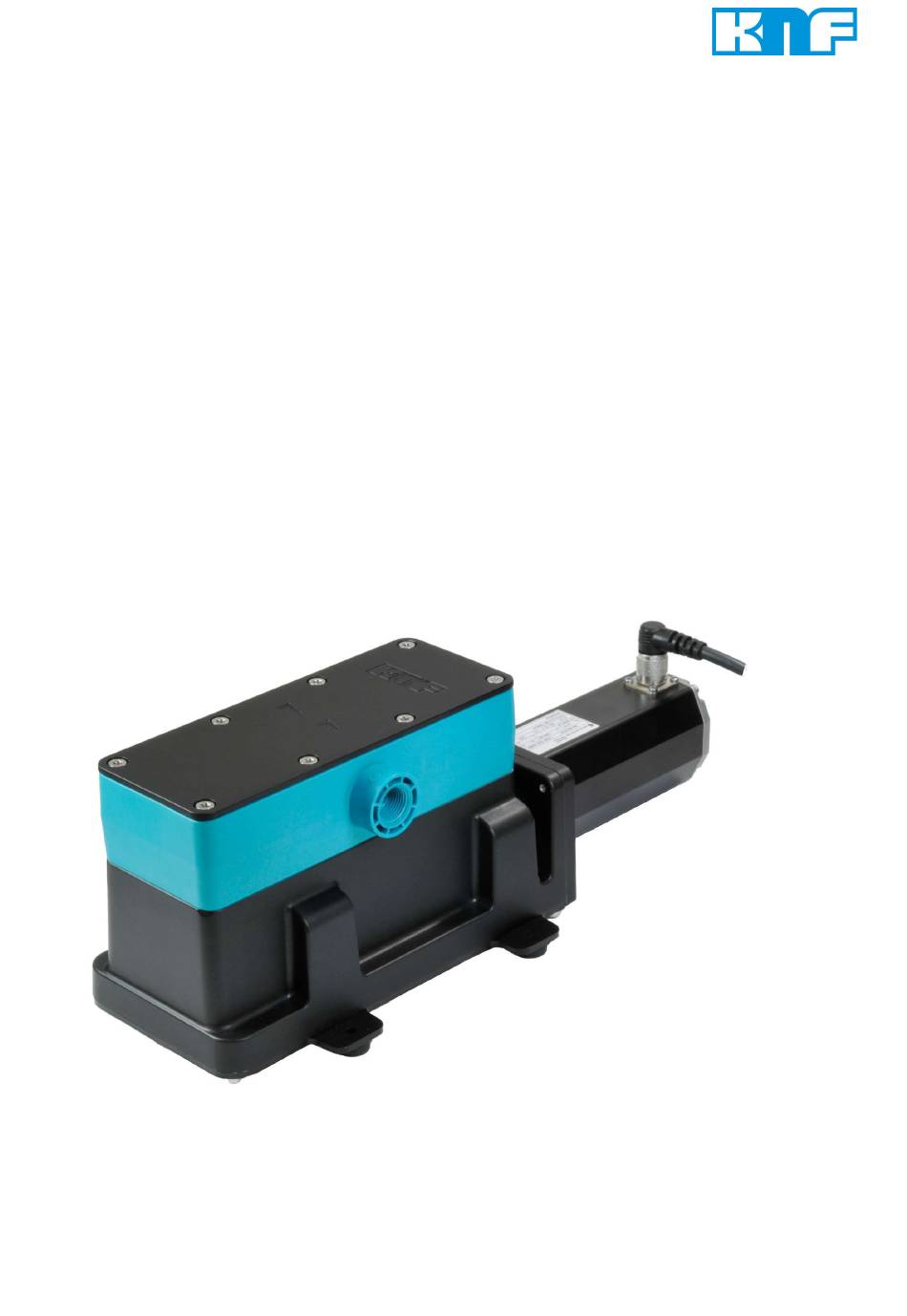

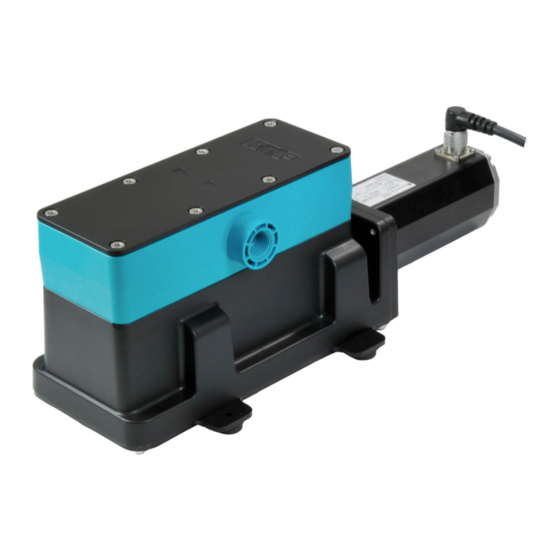

- Seite 1 FK 1100 MONTAGEANLEITUNG FK 1.1100 MEMBRANPUMPE or Betrieb der Pumpe und des Zubehörs Montageanleitung lesen und Sicherheitshinweise beachten.
-
Seite 2: Inhaltsverzeichnis
Wartung ................... 12 Reinigung Demontage vorbereiten Motor demontieren Motor montieren Pumpenkopf demontieren Pumpenkopf montieren Motor montieren Überdruckbegrenzung .27 ............. 17 Demontage und Reinigung Montage Förderprobleme beheben ............19 Ersatzteile ................20 Rücksendung der Pumpe ............21 KNF Flodos 178056_MA_FK1100_DE_01.docx Original-Betriebsanleitung... -
Seite 3: Allgemeines
Montageanleitung FK 1100 Allgemeines 1 Allgemeines 1.1 Information zur Anleitung Inhalt Die Montageanleitung beschreibt die Voraussetzung für den ord- nungsgemässen und sicheren Einbau des Produkts in die vollstän- dige Maschine. Aufbewahrungsort Diese Montageanleitung ist ein Teil des Produktes. Die sicherheits- relevanten Hinweise sind für die Dokumentation der vollständigen... -
Seite 4: Haftungsausschluss
1.5 Mitgeltende Dokumente Die aufgelisteten Dokumente müssen zusätzlich berücksichtigt werden. Die gültigen Versionen sind auf www.knf.com/downloads verfügbar. Datenblatt 3D-Modell Weiter zu beachten sind: Lokale AGB Verkaufsunterlagen und Vereinbarung zwischen KNF und Kunde Antriebsspezifikation KNF Flodos 178056_MA_FK1100_DE_01.docx... -
Seite 5: Sicherheit
Montageanleitung FK 1100 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemässe Verwendung Die Pumpe ist ausschliesslich für folgende Verwendung bestimmt: Für das Fördern von Flüssigkeiten und Gasen Für den Betrieb gemäss den in den technischen Daten der mit- geltenden Dokumente spezifizierten Betriebsparametern 2.2 Vernünftigerweise vorhersehbare Fehlanwen-... - Seite 6 Sicherheit Montageanleitung FK 1100 GEFAHR Gefahr von Verletzungen und Sachschäden infolge Leckage an den Schnittstellen zum Pumpenkopf Vergiftungen und Verätzungen oder ungewollte Reaktionen durch austretende Gefahrenstoffe Persönliche Schutzausrüstung tragen Pumpe korrekt anschliessen Pumpe nur in technisch einwandfreiem Zustand betreiben ...
-
Seite 7: Kundendienst Und Reparaturen
Entflammbare Materialien Entflammbare Materialien von der direkten Umgebung der Pumpe und den Leitungen fernhalten 2.5 Kundendienst und Reparaturen Reparaturen an den Pumpen nur vom zuständigen KNF Kunden- dienst durführen lassen. Bei Instandhaltungsarbeiten nur Originalteile von KNF verwenden. KNF Flodos 178056_MA_FK1100_DE_01.docx... -
Seite 8: Einbau
Einbau Montageanleitung FK 1100 3 Einbau WARNUNG Gefahr durch unkorrekte Installation Verletzungen oder Schäden an Einrichtungen durch auslaufende Medien System nach Einbau mit einem ungefährlichen Medium auf Dichtheit prüfen Anforderungen zur bestimmungsgemässen Verwendung befolgen Vorkehrungen in der Konstruktion des Endgerätes treffen, so dass allfällig austretende Flüssigkeiten nicht mit span-... -
Seite 9: Fluidsystem Anschliessen
Montageanleitung FK 1100 Einbau 3.3 Fluidsystem anschliessen Dichtigkeit vom Fluidanschluss ist mit geeigneten Mitteln zu über- prüfen. Weitere Informationen bezüglich Dimensionen siehe Datenblatt. 3.4 Elektrischer Anschluss Anschlussbelegung, Leistungsdaten und Anforderungen für die An- steuerung siehe Datenblatt. Die regulatorischen Anforderungen für elektrische Installationen sind zu befolgen: ... -
Seite 10: Inbetriebnahme
Inbetriebnahme Montageanleitung FK 1100 4 Inbetriebnahme Die Inbetriebnahme des Produkts ist so lange untersagt, bis sicher- gestellt ist, dass die Maschine, in welche das Produkt eingebaut werden soll, falls erforderlich den Bestimmungen der Maschinen- richtlinie 2006/42/EG entspricht. WARNUNG Gefahr vor Bersten des Fluidsystems infolge Überdrucks Die Pumpe baut Druck auf. - Seite 11 Montageanleitung FK 1100 Inbetriebnahme VORSICHT Gefahr vor heissen Oberflächen Die Pumpe erhitzt sich während des Betriebs. Verbrennungen durch heisse Oberflächen oder Verletzung durch unkontrollierte Bewegung möglich. Pumpe im Betrieb nicht berühren Für ausreichend Kühlluftzufuhr und Abstand zu benachbar- ten Komponenten sorgen ...
-
Seite 12: Wartung
Wartung Montageanleitung FK 1100 5 Wartung Bitte informieren Sie sich bei ihrer KNF Vertretung bezüglich der Verfügbarkeit von Ersatzteilen für dieses Produkt. Bei Instandhaltungsarbeiten nur Originalteile von KNF verwenden 5.1 Reinigung WARNUNG Gefahr durch gefährliche Stoffe in der Pumpe Je nach gefördertem Medium sind Verätzungen oder Vergiftun- gen möglich. -
Seite 13: Demontage Vorbereiten
Montageanleitung FK 1100 Wartung 5.2 Demontage vorbereiten 1. Pumpe mit geeigneter neutralisierender Flüssigkeit spülen und sicherstellen, dass sich keine gefährlichen Stoffe mehr in der Pumpe befinden (siehe Warnungen oben) 2. Leer pumpen 3. Elektrische Anschlüsse trennen 4. Schläuche vom Pumpenkopf entfernen Werkzeug Anz. -
Seite 14: Pumpenkopf Demontieren
Wartung Montageanleitung FK 1100 5.5 Pumpenkopf demontieren Die acht Kopfschrauben (1) lösen und kompletten Kopf vom Pumpengehäuse entfernen. Abschlussplatte (2) aus Anschlussplatte (6) entfernen. Schwingmembrane (5), beide O-Ringe (4) und Cellasto (3) von Abschlussplatte (2) entfernen. Die drei Zwischenplatten (9) gemäss Abbildung 3 mit Hilfe ei- nes Schlitz-Schraubendrehers (Grösse 0) aus der Anschluss-... -
Seite 15: Pumpenkopf Montieren
Montageanleitung FK 1100 Wartung 5.6 Pumpenkopf montieren Die drei Einlegeringe (11), siehe Abbildung 2, ins Pumpenge- häuse einlegen. Für eine einfachere Montage der Wulstmembranen (10) den Pleuel, beginnend mit Kopf I, in den oberen Totpunkt (OT) dre- hen. Wulstmembrane (10) von Hand satt anziehen. Schritte für Kopf II und III wiederholen. -
Seite 16: Motor Montieren
Wartung Montageanleitung FK 1100 VORSICHT Vorsicht austretende Flüssigkeit Wegen falscher Montage, beschädigten oder verschmutzten Dichtflächen sowie anderen Gründen kann die Pumpe nach der Montage undicht sein. Pumpe mehrere Minuten mit einer ungefährlichen Flüssig- keit bei maximalem Betriebsdruck betreiben Kontrollieren, ob Pumpe dicht ist 5.7 Motor montieren... -
Seite 17: Überdruckbegrenzung .27
Montageanleitung FK 1100 Überdruckbegrenzung .27 6 Überdruckbegrenzung .27 Die Überdruckbegrenzung ist optional erhältlich und kann durch KNF nachgerüstet werden. 6.1 Demontage und Reinigung Falls der Motor demontiert werden soll siehe Kapitel 5.3. Demontage vorbereiten, siehe Kapitel 5.2. Werkzeug Anz. Werkzeug Schraubenschlüssel Innensechskant Grösse 4mm... - Seite 18 Überdruckbegrenzung .27 Montageanleitung FK 1100 VORSICHT Vorsicht austretende Flüssigkeit Wegen falscher Montage, beschädigten oder verschmutzten Dichtflächen sowie anderen Gründen kann die Überdruckbegren- zung nach der Montage undicht sein. Pumpe mehrere Minuten mit einer ungefährlichen Flüssig- keit bei maximalem Betriebsdruck betreiben ...
-
Seite 19: Förderprobleme Beheben
Pumpe austauschen dauer erreicht Leckage am Pum- Beschädigung der O-Ringe O-Ringe ersetzten penkopf Ventile Membrane defekt Membrane austauschen Schwingmembrane defekt Schwingmembrane austauschen Kann die Störung nicht behoben werden, wenden Sie sich bitte an Ihre lokale KNF Vertretung (www.knf.com) KNF Flodos 178056_MA_FK1100_DE_01.docx... -
Seite 20: Ersatzteile
Ersatzteile Montageanleitung FK 1100 8 Ersatzteile Ersatzteil-Kit klein Material Bestell-Nr. Stück im Kit Stück im Kit Pos Name pieces in set pieces in set material Order-No. Kit klein KP 177998 kit small KP Kit klein KT 177999 kit small KT... -
Seite 21: Rücksendung Der Pumpe
Montageanleitung FK 1100 Rücksendung der Pumpe 9 Rücksendung der Pumpe KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Be- dingung, dass der Kunde eine Bescheinigung über das Förderme- dium und die Reinigung der Pumpe vorlegt. Folgen Sie hierfür bitte den Anweisungen auf www.knf.com/repairs... - Seite 22 www.knf.com...
