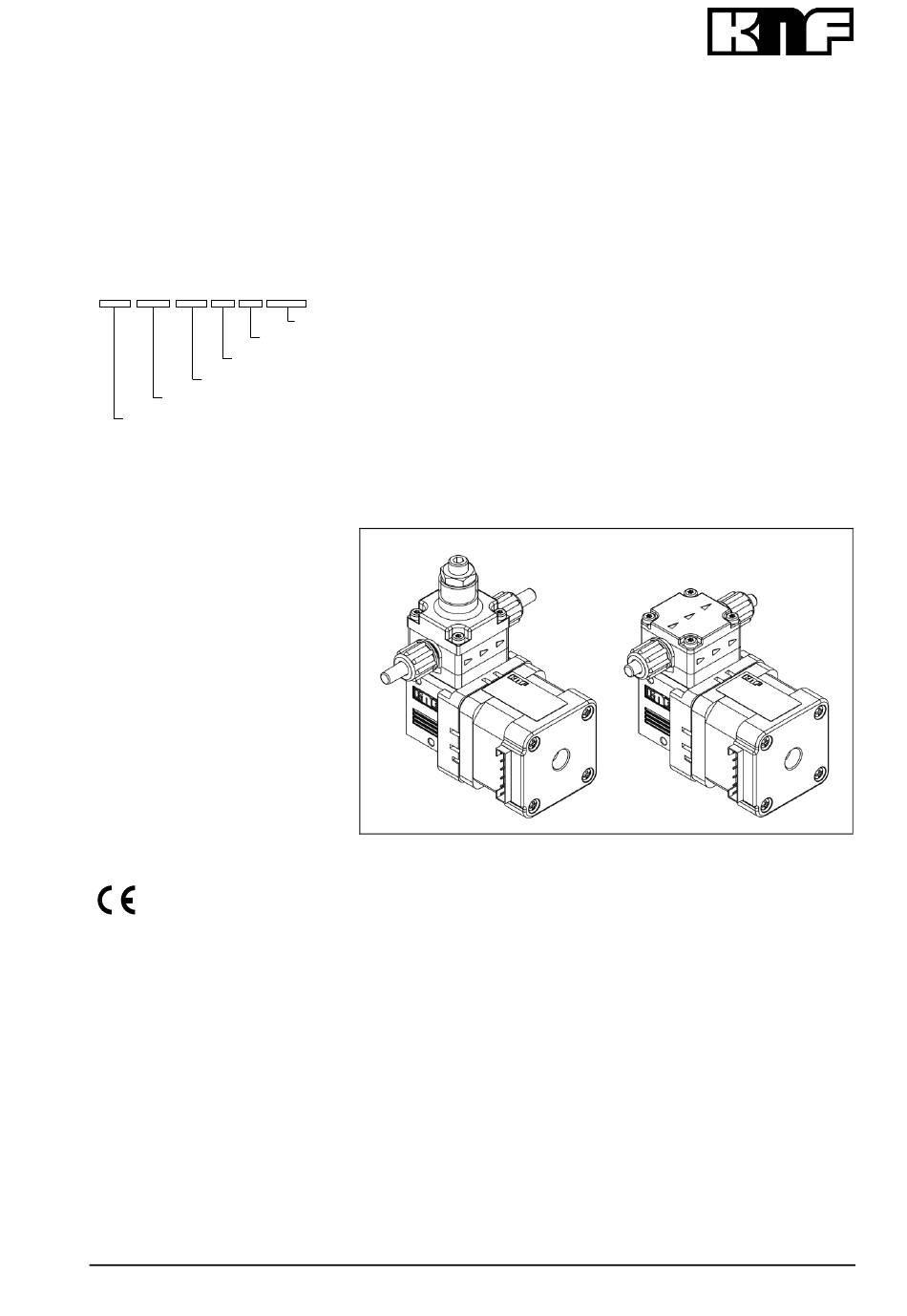

MEMBRAN-DOSIERPUMPE
FEM 1.02, FEM 1.09
FEM 1.02 KP .27 SM-2
KP / KT / TT [Kap. 4]
1.02 / 1.09
FEM / UFEM
- / PMLxxxx / PLxxxx [Kap. 1]
Betriebs- und
Montageanleitung
Diese Betriebs- und Monta-
geanleitung lesen und beach-
ten!
Ein zusätzlicher Buchstabe vor
dem Typenkürzel FEM ist eine
länderspezifische Identifikation
ohne technische Bedeutung.
KNF Flodos AG
Wassermatte 2
6210 Sursee, Schweiz
Tel +41 (0)41 925 00 25
Fax +41 (0)41 925 00 35
www.knf-flodos.ch
info@knf-flodos.ch
KNF Flodos AG BA_FEM1-02_1-09_DE_06_157638.docx
Original-Betriebs- und Montageanleitung
SM-2
.27 / - [Kap. 5]
Inhalt
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 4
3. Sicherheit .................................................................................. 5
4. Technische Daten..................................................................... 7
5. Aufbau und Funktion .............................................................. 10
6. Montage und Anschluss ......................................................... 12
7. Betrieb .................................................................................... 17
8. Instandhaltung ........................................................................ 20
9. Störungen beheben ................................................................ 24
10. Ersatzteile und Zubehör ......................................................... 26
11. Dekontaminierungserklärung ................................................. 28
Seite
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KNF FEM 1.02
Inhaltszusammenfassung für KNF FEM 1.02
-
Seite 1: Inhaltsverzeichnis
MEMBRAN-DOSIERPUMPE FEM 1.02, FEM 1.09 FEM 1.02 KP .27 SM-2 SM-2 .27 / - [Kap. 5] KP / KT / TT [Kap. 4] 1.02 / 1.09 FEM / UFEM - / PMLxxxx / PLxxxx [Kap. 1] Betriebs- und Montageanleitung Diese Betriebs- und Monta-... -
Seite 2: Zu Diesem Dokument
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Zu diesem Dokument Zu diesem Dokument 1.1. Umgang mit der Betriebs- und Montageanlei- tung Die Betriebs- und Montageanleitung ist Teil der Pumpe. Geben Sie die Betriebs- und Montageanleitung an den nach- folgenden Besitzer weiter. - Seite 3 Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Zu diesem Dokument Dieses Zeichen weist auf wichtige Informationen hin. KNF Flodos AG BA_FEM1-02_1-09_DE_06_157638.docx Original-Betriebs- und Montageanleitung...
-
Seite 4: Verwendung
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Verwendung Verwendung 2.1. Bestimmungsgemässe Verwendung Die Pumpen sind für die Förderung und Dosierung von Flüssigkei- ten bestimmt. Verantwortung des Betreibers Die Pumpen nur unter den in Kapitel 4, Technische Daten, be- Betriebsparameter und Bedingungen schriebenen Betriebsparametern und Bedingungen einbauen und betreiben. -
Seite 5: Sicherheit
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Sicherheit Sicherheit Beachten Sie die Sicherheitshinweise in den Kapiteln 6, Montage und Anschluss und 7, Betrieb. Die Pumpen sind nach den allgemein anerkannten Regeln der Technik und den Arbeitsschutz- und Unfallverhütungsvorschriften gebaut. Dennoch können bei ihrer Verwendung Gefahren entste- hen, die zu körperlichen Schäden des Benutzers oder Dritter bzw. - Seite 6 Beachte! In Kombination mit Steuerungen anderer Hersteller muss die Einhaltung von CE-Standards durch den Kunden geprüft werden. Kundendienst und Reparaturen an den Pumpen nur vom zuständigen KNF Kunden- Reparaturen dienst durchführen lassen. Bei Instandhaltungsarbeiten nur Originalteile von KNF verwenden. KNF Flodos AG BA_FEM1-02_1-09_DE_06_157638.docx...
-
Seite 7: Technische Daten
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Technische Daten Technische Daten Pumpenmaterialien Typenbezeichnung KP steht für: Baugruppe Material Pumpenkopf * Ventilplatte EPDM Membrane PTFE Tab. 2 nach DIN ISO 1629 und 1043.1 Typenbezeichnung KT steht für: Baugruppe Material Pumpenkopf * Ventilplatte... - Seite 8 Pumpentyp Anschluss FEM 1.02 (Innengewinde) UNF 1/4"-28 FEM 1.09 (Schlauchverschraubung) 4/6 mm UFEM 1.09 (Schlauchverschraubung) 1/8"/1/4" Tab. 7 Elektrische Kenndaten FEM 1.02 / FEM 1.09 Motorvariante SM-2 Nominal Spannung [V] 5.52 Strom [A/Phase] rms Induktivität [mH/Phase] 14.6 Widerstand [Ohm/Phase] Leistungsaufnahme [W]...
- Seite 9 Schlauchtypen sowie die Gestaltung des Schlauchendes auf der Druckseite eine wesentliche Rolle. Werkskalibrierung Die FEM 1.02 .. SM-2 und FEM 1.09 .. SM-2 sind ab Werk nicht kalibriert. Kalibrierung Die Kalibrierung der Pumpe hat über die Steuerung im Kundensys- tem elektronisch zu erfolgen.
-
Seite 10: Aufbau Und Funktion
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Aufbau und Funktion Aufbau und Funktion Aufbau ohne Überdruckventil Einlass Auslass Pumpenkopf Schrittmotor (2-Phasen) Stecker Schrittmotor Fig. 1: Schrittmotor-Membran-Dosierpumpe FEM 1.02 Aufbau mit Überdruckventil Einlass Auslass Pumpenkopf Schrittmotor (2-Phasen) Stecker Schrittmotor Überdruckventil (.27) Fig. 2: Schrittmotor-Membran-Dosierpumpe FEM 1.02 ... - Seite 11 FEM … .55 RC-Version (Einzelhub Dosierung inkl. Steuerung) FEM … .55 RC Bei der .55 RC-Version ist die Schrittmotor-Teilhubsteuerung FE Z5 von KNF an der Pumpe integriert und wird als Einheit ange- boten. Detaillierte Informationen sind in den entsprechenden Bedie- nungsanleitungen enthalten.
-
Seite 12: Montage Und Anschluss
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Montage und Anschluss Montage und Anschluss Pumpen nur unter den Betriebsparametern und Bedingungen einbauen, die in Kapitel 4, Technische Daten, beschrieben sind. Sicherheitshinweise (siehe Kapitel 3) beachten. 6.1. Montage Vor der Montage die Pumpe am Montageort aufbewahren, um sie auf Umgebungstemperatur zu bringen. - Seite 13 Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Montage und Anschluss Fig. 6: Befestigungsmasse UFEM 1.09, UFEM 1.09 .27 Sicherstellen, dass der Einbauort trocken ist und die Pumpe Einbauort vor Regen, Spritz-, Schwall- und Tropfwasser geschützt ist. Pumpe vor Staubeinwirkung schützen.
-
Seite 14: Elektrischer Anschluss
Daten der Versorgungsspannung mit den Angaben auf dem Motorentypenschild vergleichen. Stromaufnahme dem Typen- schild entnehmen. Ansteuerungsalgorithmus für 2-Phasenschrittmotor sicherstel- len (z. B. mit KNF-Steuerung siehe Zubehörliste Kapitel 10) KNF-Empfehlung: Wicklungsbelegung Bipolar, Ansteuerung Stromgetrieben (Chopperbetrieb), Eckdaten sind dem Typen- schild und dem Datenblatt zu entnehmen. -
Seite 15: Hydraulischer Anschluss
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Montage und Anschluss 6.3. Hydraulischer Anschluss Nur Komponenten an die Pumpe anschliessen, die für die Angeschlossene Komponenten hydraulischen Daten der Pumpe ausgelegt sind (siehe Kapitel 4, Technische Daten). Nur Schläuche verwenden, die für den maximal zulässigen Schläuche... - Seite 16 Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Montage und Anschluss FEM 1.09 / UFEM 1.09 - Klemmring Schlauch-Verschraubung Schlauch Überwurfmutter Klemmring Stutzen Fig. 11: Schlauchanschluss 4/6 Verschraubung Klemmring (FEM) 1/8“ / 1/4“ Verschraubung Klemmring (UFEM) Schutzstopfen von den Anschlüssen entfernen Saug- und Druckleitung (FEM: Schlauch ID 4 mm AD 6 mm;...
-
Seite 17: Betrieb
Bei Pumpenstillstand in den Leitungen normalen atmosphäri- Pumpenstillstand schen Druck herstellen. Pumpe ausschalten KNF empfiehlt nach dem Fördern von aggressiven Medien Pumpe vor dem Ausschalten spülen (siehe Abschnitt 8.2.1), um die Lebensdauer der Membrane zu verlängern. In den Leitungen normalen atmosphärischen Druck herstellen (Pumpe hydraulisch entlasten). -
Seite 18: Fördervolumen Einstellen
FEM … .55 (Teilhubsteuerung) Förderleistung FEM 1.02 … SM-2 Fig. 12: Förderleistung der Pumpe FEM 1.02 mit KNF-Steuerung FE Z4 Förderleistung FEM 1.09 … SM-2 / UFEM 1.09 … SM-2 Fig. 13: Förderleistung der Pumpe FEM 1.09 mit KNF-Steuerung FE Z4 KNF Flodos AG BA_FEM1-02_1-09_DE_06_157638.docx... -
Seite 19: Volumen Dosieren
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Betrieb 7.2. Volumen dosieren Möglichkeiten: 1. Drehzahl konstant halten und durch Variieren der Einschalt- dauer das Dosiervolumen einstellen. 2. Zeit konstant halten und durch variieren der Drehzahl das Dosiervolumen einstellen. Beide Varianten liefern sehr genaue Dosiervolumen. -
Seite 20: Instandhaltung
Pumpe mit einer neutralen Flüssigkeit spülen und anschliessend leer pumpen. 8.2.1. Pumpe spülen Bei Förderung von aggressiven Medien empfiehlt KNF, die Pumpe vor dem Ausschalten unter Atmosphärenbedingungen einige Minuten mit Luft (falls aus Sicherheitsgründen notwen- dig: mit einem Inertgas) zu spülen, um die Lebensdauer der Membrane zu verlängern. - Seite 21 Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Instandhaltung 8.3. Pumpenkopf demontieren (FEM 1.02 / FEM 1.09 / UFEM 1.09) Kopfschrauben (1) mittels Schraubendreher lösen Abschlussplatte (2), Anschlussplatte (3) und Zwischenplatte (4) entfernen Ventile und Dichtungen entfernen Ventilsitze entfernen (5) Dichtungen (6), Ventilscheiben (7) und O-Ringe (8) entfernen...
- Seite 22 Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Instandhaltung 8.4. Pumpenkopf demontieren (FEM 1.02 .27 / FEM 1.09 .27 / UFEM 1.09 .27) Es muss sichergestellt werden, dass der Überström- druck nach der Demontage wieder genau eingestellt werden kann! Zu hoher Druck kann zu Leckage resp. bersten WARNUNG des Systems führen!
-
Seite 23: Membrane, Ventile Und Dichtungen Ersetzen
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Instandhaltung Montage Pumpenkopf Zwischenplatte (4), Anschlussplatte (3) und Abschlussplatte (2) zusammenstellen Zusammengestellte Teile mit Fingerdruck auf das Pumpenge- häuse drücken Pumpenkopf mit Hilfe der 4 Kopfschrauben (1) auf dem Ge- häuse festschrauben Überströmung mit Sechskant-Schlüssel und Gabelschlüssel neu einstellen. -
Seite 24: Störungen Beheben
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Störungen beheben Störungen beheben Vor Arbeiten an der Pumpe die Pumpe von der Stromversor- gung trennen. Spannungsfreiheit prüfen und sicherstellen. Pumpe fördert nicht Ursache Störungsbehebung Pumpe an die Stromversorgung anschliessen Pumpe ist nicht an die Strom- versorgung angeschlossen ... - Seite 25 Tab. 17 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Adresse siehe letzte Seite). Pumpe spülen, um den Pumpenkopf von gefährlichen oder aggressiven Flüssigkeiten zu befreien (siehe Abschnitt 8.2.1) Pumpe ausbauen Pumpe reinigen (siehe Abschnitt 8.2.2)
-
Seite 26: Ersatzteile Und Zubehör
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Ersatzteile und Zubehör 10. Ersatzteile und Zubehör Ersatzteil-Kit FEM 1.02 Ersatzteil Bestell-Nr. Ersatzteil-Kit FEM1.02 KP 157875 Ersatzteil-Kit FEM1.02 KT 157876 Ersatzteil-Kit FEM1.02 TT 157877 Ersatzteil-Kit FEM1.02 KP.27 157878 Ersatzteil-Kit FEM1.02 KT.27 157879 Ersatzteil-Kit FEM1.02 TT.27 157880 Tab. -
Seite 27: Optionale Ausführungen
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Ersatzteile und Zubehör Zubehör Bestell- UNF-Adapter PP für Schlauch 068272 ID 6.4 mm (1/4“) UNF-Adapter PVDF für Schlauch 151339 ID 2.25 mm (3/32“) UNF-Adapter PVDF für Schlauch 151763 ID 3.2 mm (1/8“) UNF-Adapter PVDF mit Luer Female... -
Seite 28: Dekontaminierungserklärung
Schrittmotor-Membran-Dosierpumpe FEM 1.02 / FEM 1.09 Dekontaminierungserklärung 11. Dekontaminierungserklärung Voraussetzung für die Reparatur einer Pumpe durch KNF ist die Bescheinigung des Kunden über die geförderten Medien und über die Reinigung der Pumpe (Dekontaminierungserklä- rung). Verwenden Sie dazu das mitgelieferte Formular "Unbedenk- lichkeits- und Dekontaminationserklärung"... - Seite 29 KNF weltweit Ihre lokalen KNF Partner finden Sie unter: www.knf.com...
