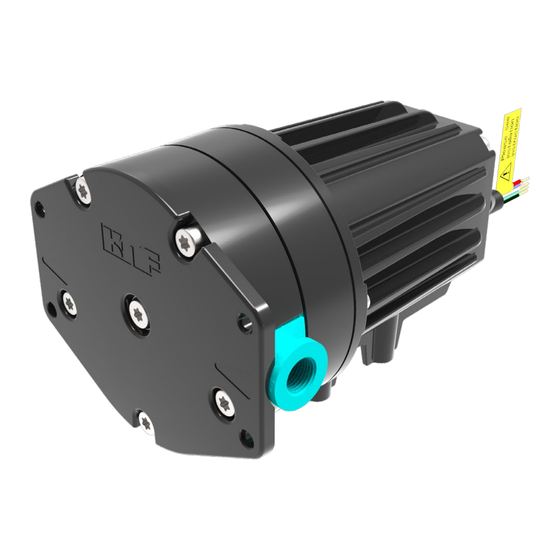

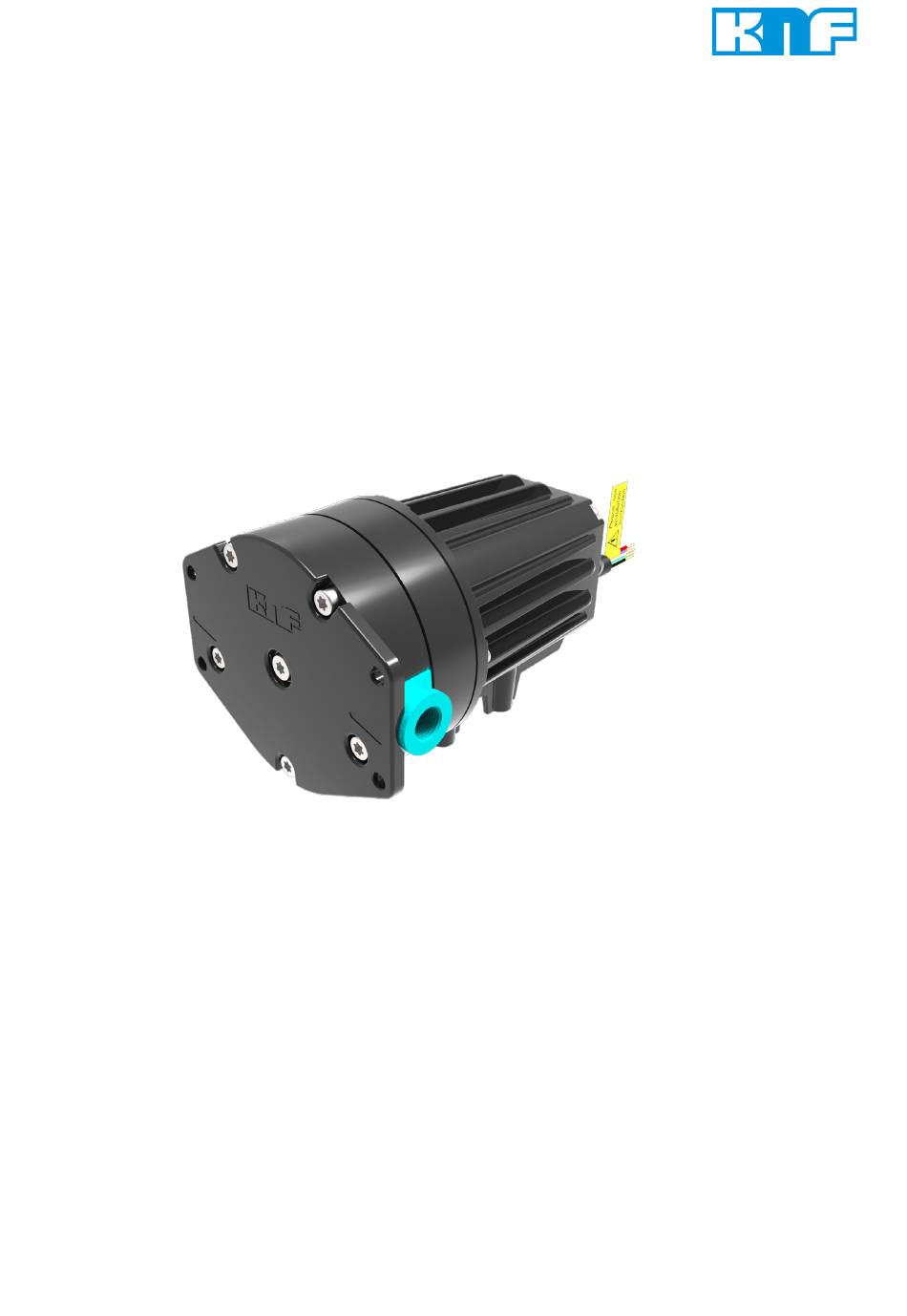

FP 150 1.150 MONTAGEANLEITUNG MEMBRANPUMPE FP 150/1.150 DCB-4 or Betrieb der Pumpe und des Zubehörs Montageanleitung lesen und Sicherheitshinweise beachten.
Montageanleitung FP 150,1.150 Allgemeines 1 Allgemeines 1.1 Information zur Anleitung Inhalt Die Montageanleitung beschreibt die Voraussetzung für den ord- nungsgemässen und sicheren Einbau des Produkts in die vollstän- dige Maschine. Aufbewahrungsort Diese Montageanleitung ist ein Teil des Produktes. Die sicherheits- relevanten Hinweise sind für die Dokumentation der vollständigen...
Die aufgelisteten Dokumente müssen zusätzlich berücksichtigt werden. Die gültigen Versionen sind auf www.knf.com verfügbar. Datenblatt 3D-Modell Einbauerklärungen EU-Konformitätserklärungen Weiter zu beachten sind: Lokale AGB Verkaufsunterlagen und Vereinbarung zwischen KNF und Kunde Antriebspezifikation KNF Flodos 322788_MA_FP150_DE_02.docx...
Montageanleitung FP 150,1.150 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemässe Verwendung Die Pumpe ist ausschliesslich für folgende Verwendung bestimmt: Für das Fördern von Flüssigkeiten und Gasen Für den Betrieb gemäss den in den technischen Daten der mitgeltenden Dokumente spezifizierten Betriebsparame- tern 2.2 Vernünftigerweise vorhersehbare Fehlanwen-...
Seite 6
Sicherheit Montageanleitung FP 150,1.150 GEFAHR Gefahr von Verletzungen und Sachschäden infolge Leckage an den Schnittstellen zum Pumpenkopf Vergiftungen und Verätzungen oder ungewollte Reaktionen durch austretende Gefahrenstoffe Persönliche Schutzausrüstung tragen Pumpe korrekt anschliessen Pumpe nur in technisch einwandfreiem Zustand betreiben ...
Seite 7
Montageanleitung FP 150,1.150 Sicherheit GEFAHR Gefahr von Verletzungen und Sachschäden durch Explosion in den Anschlussleitungen und in der Pumpe Verdunsten von brennbaren Flüssigkeiten Bei der Förderung von brennbaren Flüssigkeiten kann sich während des Befüllens und Entleerens in der Pumpe und in den Leitungen eine explosionsfähige Atmosphäre bilden...
Einbau Montageanleitung FP 150,1.150 3 Einbau WARNUNG Gefahr durch unkorrekte Installation Verletzungen oder Schäden an Einrichtungen durch auslaufende Medien System nach Einbau mit einem ungefährlichen Medium auf Dichtheit prüfen Anforderungen zur bestimmungsgemässen Verwendung befolgen Vorkehrungen in der Konstruktion des Endgerätes treffen, dass allfällig austretende Flüssigkeiten nicht mit span-...
Wenn dieses Steuersignal verwen- det werden soll, muss die Verbin- Fig. 3 dung zu +VS getrennt werden und Vctrl mit -VS/GND verbunden wer- den. Für ausführliche Information zur Ansteuerung bitte Antriebsspezifi- kation lesen (verfügbar bei lokaler KNF Vertretung). KNF Flodos 322788_MA_FP150_DE_02.docx...
Inbetriebnahme Montageanleitung FP 150,1.150 4 Inbetriebnahme Die Inbetriebnahme des Produkts ist so lange untersagt, bis sicher- gestellt ist, dass die Maschine, in welche das Produkt eingebaut werden soll, falls erforderlich den Bestimmungen der Maschinen- richtlinie 2006/42/EG entspricht. WARNUNG Gefahr vor Bersten des Fluidsystems infolge Überdrucks Die Pumpe baut Druck auf.
Seite 11
Montageanleitung FP 150,1.150 Inbetriebnahme VORSICHT Gefahr vor heissen Oberflächen Die Pumpe erhitzt sich während des Betriebs. Verbrennungen durch heisse Oberflächen oder Verletzung durch unkontrollierte Bewegung möglich. Pumpe im Betrieb nicht berühren Für ausreichend Kühlluftzufuhr und Abstand zu benachbar- ten Komponenten sorgen ...
Zubehör/Optionen Montageanleitung FP 150,1.150 5 Zubehör/Optionen 5.1 Leckage-Sensor (1) ID 174542 Der integrierte Leckage-Sensor dient dem Verwender als Absicherung gegen bei Membranbruch austretendes För- dermedium. Das Pumpengehäuse ist im Fehlerfall gegen aussen dicht, die Gehäusedichtungen sind aber nicht beständig gegen aggressive Medien.
Montageanleitung FP 150,1.150 Wartung 6 Wartung WARNUNG Gesundheitsgefährdung durch gefährliche Stoffe in der Pumpe Je nach gefördertem Medium sind Verätzungen oder Vergiftun- gen möglich. Bei Bedarf Schutzausrüstung tragen, z.B. Schutzhand- schuhe Pumpe mit einer neutralisierenden Flüssigkeit spülen und anschliessend leer pumpen.
Wartung Montageanleitung FP 150,1.150 6.2 Pumpenkopf demontieren Erster Schritt: Zentrumschraube (1) lösen START! Die vier Befestigungsschraube Motor (2) lösen Pumpenkopf vom Motor (3) trennen Kopfschrauben (4) lösen Deckel (5), Anschlussplatte (6) und Zwischenplatte (7) ent- fernen Membranen (8) von Hand lösen, wenn Austausch vorgese- hen ist.
Montageanleitung FP 150,1.150 Wartung 6.3 Pumpenkopf montieren Membranen (8) von Hand in Membranhalter (10) ein- schrauben und gut anziehen. Fig. 5 Gemäss Fig. 6 Membranaufnahme (9) auf eine geeignete Unterlage stellen. Darauf achten, dass der Membranhalter (10) nur an den Membranen (8) hängt und die Membranen (8) richtig in...
Seite 16
Wartung Montageanleitung FP 150,1.150 10. Pumpenkopf auf Motor (3) aufsetzen. Auf richtige Po- sitionierung des Motorendichtringes (14) achten. 11. Befestigungsschraube Motor (2) mit 1.4Nm anziehen. 1.4 Nm 1.05 ft-lbs Fig. 8 12. Letzter Schritt: Zentrumschraube (1) mit 1.4Nm an- 1.4 Nm ziehen.
Präventive Vorfilter verwenden Pumpenkopf demontieren und reinigen Neue Zwischenplatte einbauen (Ersatzteil) Pumpe hat ihre Lebens- Pumpe austauschen dauer erreicht Membrane defekt Pumpe austauschen Kann die Störung nicht behoben werden, wenden Sie sich bitte an Ihre lokale KNF Vertretung (www.knf.com) KNF Flodos 322788_MA_FP150_DE_02.docx...
Rücksendung der Pumpe Montageanleitung FP 150,1.150 8 Rücksendung der Pumpe KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Be- dingung, dass der Kunde eine Bescheinigung über das Förderme- dium und die Reinigung der Pumpe vorlegt. Folgen Sie hierfür bitte den Anweisungen auf www.knf.com/repairs...
Seite 19
Montageanleitung FP 150 Für Ihre Notizen KNF Flodos 322788_MA_FP150_DE_02.docx...
