Parametrierung des IO-Link-Systems

Das Port Configuration Tool (PCT) können Sie direkt vom TIA Portal aus starten. Klicken Sie
dazu in der Gerätesicht mit der rechten Maustaste auf das IO-Link-Device und wählen Sie im
Kontextmenü den Menübefehl "Device Tool starten".

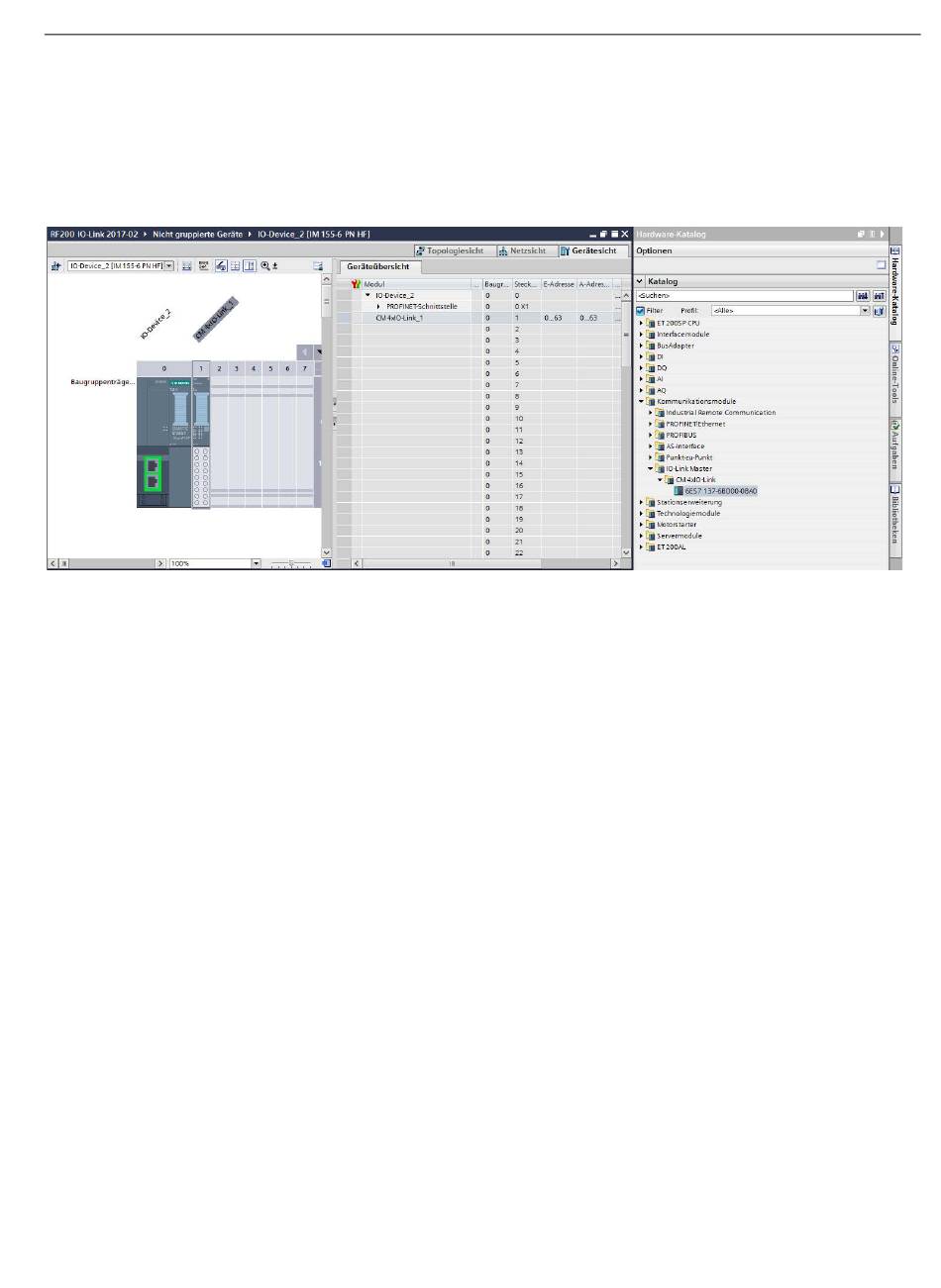

Bild 5-2 Konfigurationsbeispiel eines IO-Link-Device in der Gerätesicht im TIA Portal
5.2.1

Das Port Configuration Tool (S7-PCT)

Bei der Verwendung von SIEMENS-Mastern steht für die Konfiguration des IO-Link-Masters
und zur Parametrierung der Devices das "Port Configuration Tool" zur Verfügung.
Bei der Verwendung von Fremd-Mastern müssen Sie zuerst das Tool des jeweiligen
Herstellers installieren oder die Konfigurierung über die Parametriermöglichkeiten des
Projektierungssystems vornehmen.
Das STEP 7-Engineering verfügt mit dem PCT über eine leistungsstarke Software zur
Parametrierung von Siemens IO-Link-Master-Modulen und IO-Link-Devices. S7-PCT ist
integriert in STEP 7 Classic ab V5.4 SP5 und wird über die Hardwarekonfiguration der IO-
Link-Master aufgerufen. Neben dieser ins STEP 7-Enineering integrierten Programmform
steht auch eine separat installierbare "Standalone"-Version von S7-PCT zur Verfügung.
Die S7-PCT-Standalone-Variante ermöglicht eine einfache Nutzung von IO-Link mit der
dezentralen SIMATIC Peripherie ET 200 an Steuerungssystemen von Drittanbietern (ohne
STEP 7).
Mit dem Port Configuration Tool lassen sich Parameterdaten der IO-Link-Geräte einstellen,
verändern, kopieren und im STEP 7-Projekt sichern. Auf diese Weise werden alle
Konfigurationsdaten und Parameter bis auf die IO-Link-Device-Ebene hinab konsistent
gespeichert.
