Nebenfelder mit Abschirmung

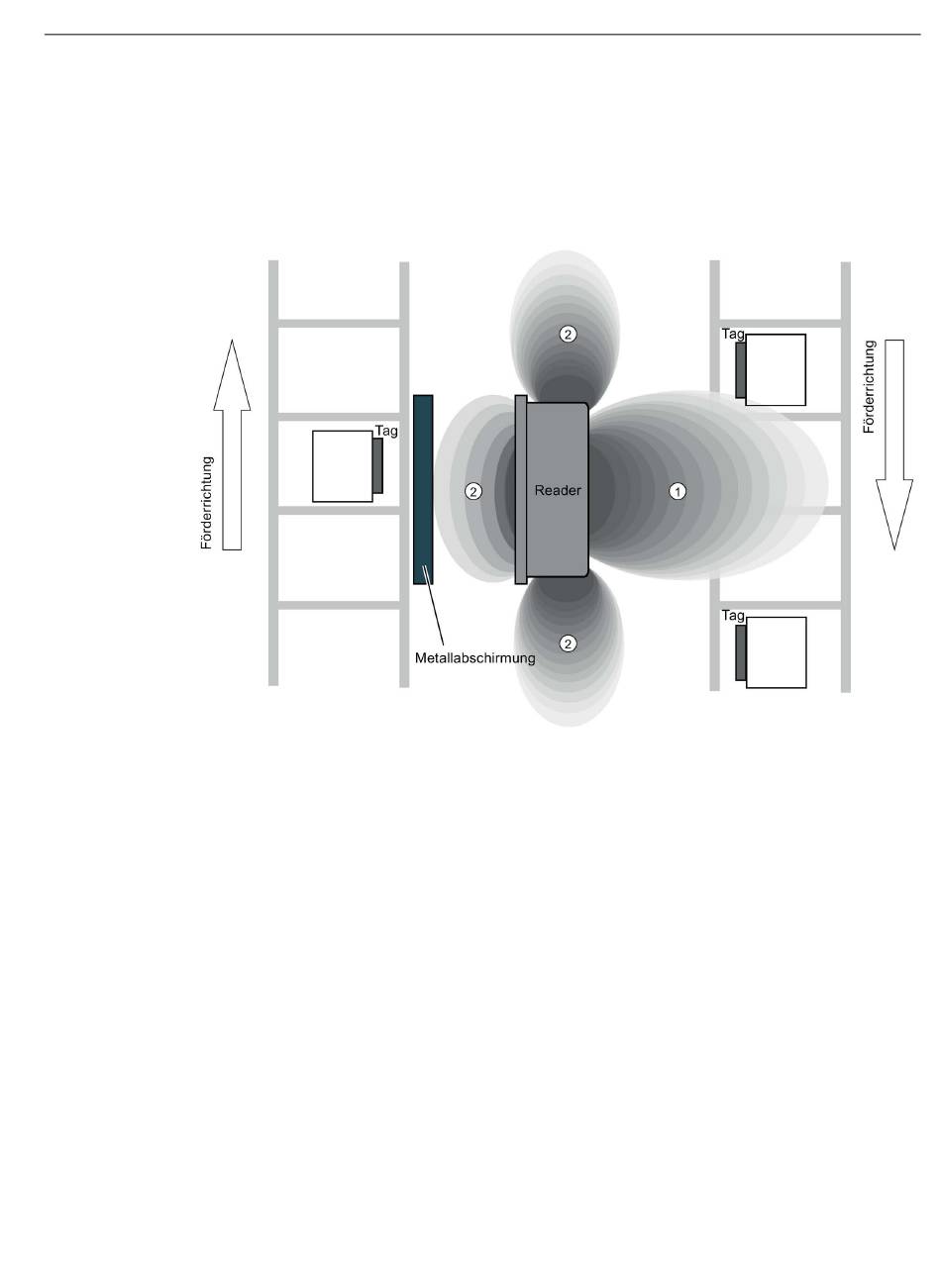

In der nachfolgenden Grafik sind typische Haupt- und Nebenfelder dargestellt, allerdings mit
einer Metallabschirmung.
Durch die Metallabschirmung wird verhindert, dass Transponder über das Nebenfeld des
Readers erfasst werden können.
Bild 4-7
SIMATIC RF200 IO-Link V1.1
Betriebsanleitung, 04/2017, C79000-G8900-C276-06
Nebenfeld mit Abschirmung
RF200 IO-Link-System planen
4.1 Grundlagen zur Einsatzplanung
23
