4.2
Öffnen des Gehäuses
Das Gehäuseoberteil auf das Gehäuseunterteil aufgesteckt. Aus diesem Grund ist beim
Öffnen des Gehäuses folgende Vorgehensweise zu beachten:
•
Sicherungsschraube (1) lösen
•
Das Gehäuseoberteil am unteren Ende (2) leicht anheben, auf Leichtgängigkeit und
Sabotagekontakt achten. Danach das Gehäuseoberteil nach oben schiebend (2) aus der
Zuhaltung des Gehäuseunterteils lösen. Auch hier auf Leichtgängigkeit achten.
•
Gehäuseoberteil vom Gehäuseunterteil abziehen.

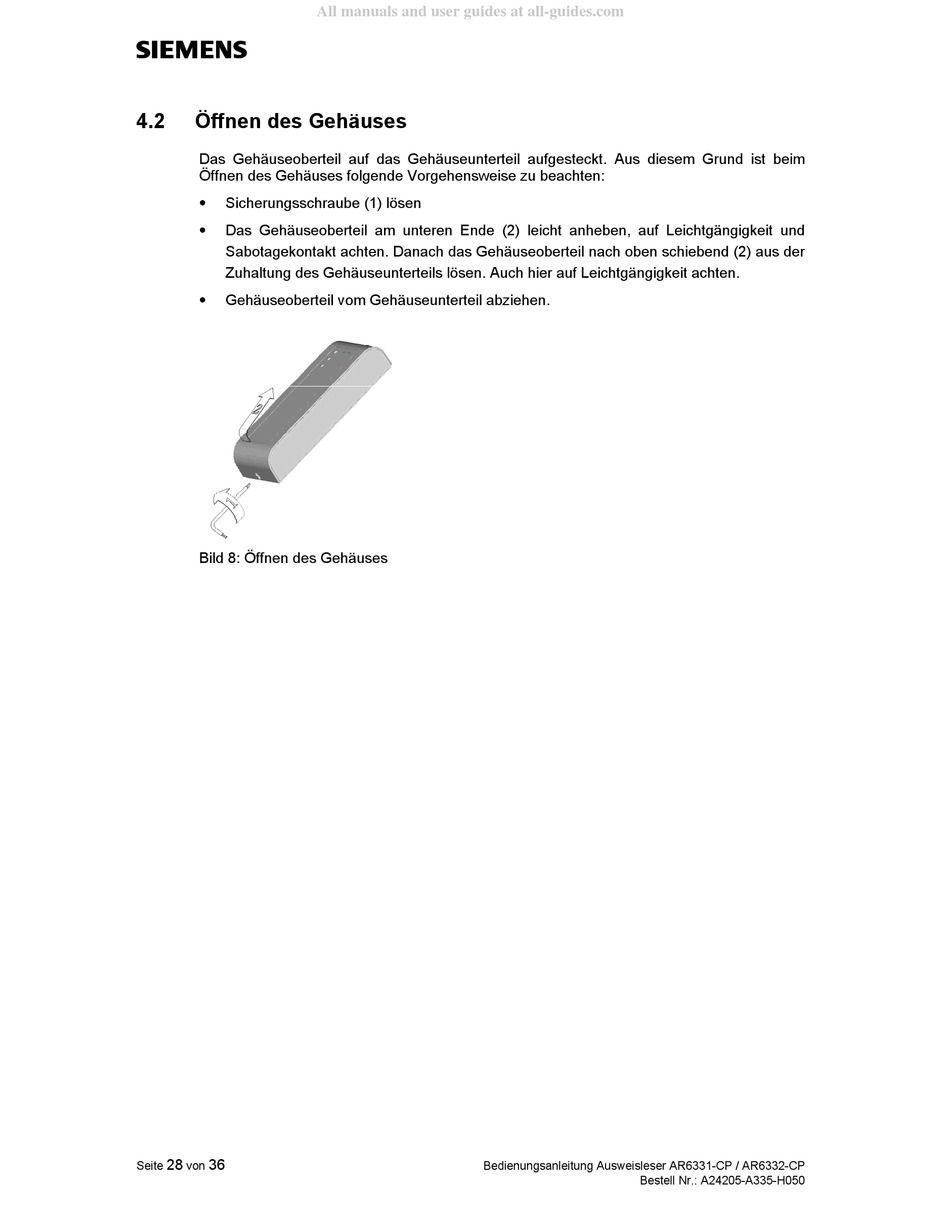

Bild 8: Öffnen des Gehäuses
