4.3

VORKONTROLLEN

Vor Installation sollte der Zustand des zu automatisierenden Tors
geprüft werden:
Die Torkonstruktion sollte robust und starr sein.
Die Scharniere dürfen kein Spiel oder starke Reibung aufweisen
und müssen das Torflügelgewicht problemlos tragen.
Kontrollieren, ob der Torflügel perfekt im Lot ist.
Sicherstellen, daß der Pfosten oder die daran befestigten
Scharniere nicht verbogen oder verformt sind.
!
Achtung
Sollten Mängel am Tor festgestellt werden, dann sind
diese vor Installation des Antriebs zu beseitigen. Jeder
geometrische oder strukturelle Mangel des Tor kann im
Laufe der Zeit zu gefährlicher Überlastung des Drehzylinders
führen.
Falls nicht vorhanden, müssen am Boden Endanschläge
angebracht werden (Abb.6 (1)) sowohl für die völlige
Öffnung als auch das Schliessen des Tors, so daß der in
Abb.6 angegebene Nutzarbeitswinkel des Drehzylinders nie
überschritten wird. Es empfiehlt sich, die Bodenanschläge
vor der Installation anzubringen.
4.4
KONTROLLE GEÄNDERTE KOMPONENTEN
Vor Beginn mit der Montage sollte kontrolliert werden, ob in der
Verpackung alle Bestandteile enthalten sind, die nachfolgend
aufgelistet werden. Die Teile dürfen nicht beschädigt sein. Außerdem
kontrollieren, ob die Modell-Kennummer auf der Verpackung mit der
Kennummer auf dem Schild des Antriebs übereinstimmt (Abb.7,
Abb.8).
4.5

LISTE DER BESTANDTEILE

DREHZYLINDER (Abb.9)
1.
Platte
2.
Selbstschneidende Schraube (Menge 7)
3.
Anschluß
4.
Deckel
5.
DTW 110/DTW 200
6.
Winkele (Menge 4)
7.
Winkele (Menge 2)
8.
Dichtkegel (Menge 4)
9.
Sockel zur Befestigung des Zylinders (*)
10. Schablone zur Arbeitsphaseneinstellung des Drehzylinders
* = Nicht im Packungsinhalt
HYDRAULIKAGGREGAT (Abb.10)
1.
Aufkleber
2.
Stift
3.
Verschlußstopfen
4.
Puffer
5.
Gehäuse
6.
Hebel
7.
DTA 830/AT 70 B5
8.
Deckel
9.
Dichtung
10. Schloß
11. Vormontierter Deckel
12. Gehäuse mit Zubehör

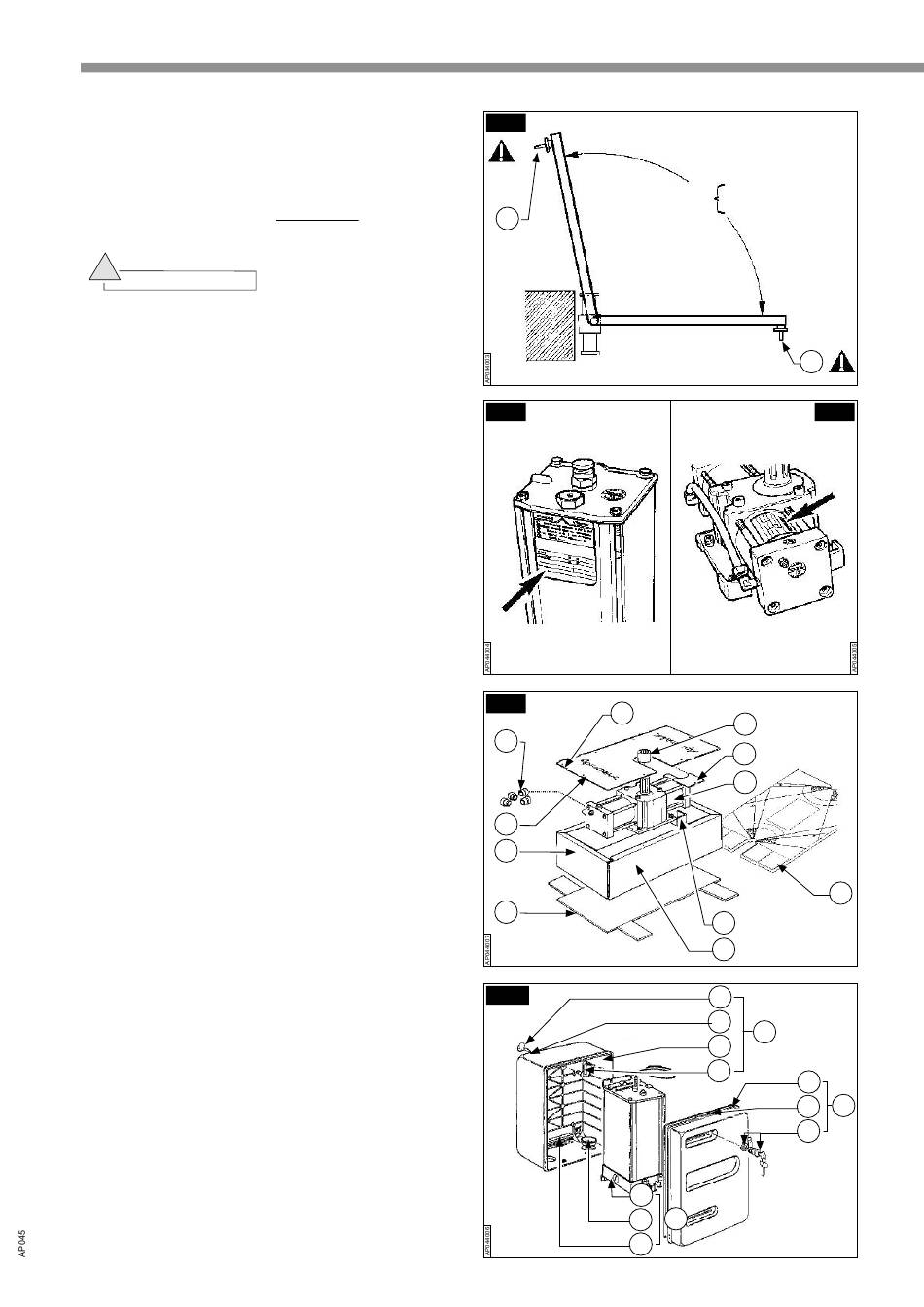

Abb.6
1
Abb.7
Abb.9
1
8
2
7
9
Abb.10
- 5 -

Vorbereitende Arbeiten

DTW 110°
α MAX
DTW 200°
1
3
4
5
6
7
1
2
12
5
6
8
9
10
7
12
3
4
Fig.8
10
11
