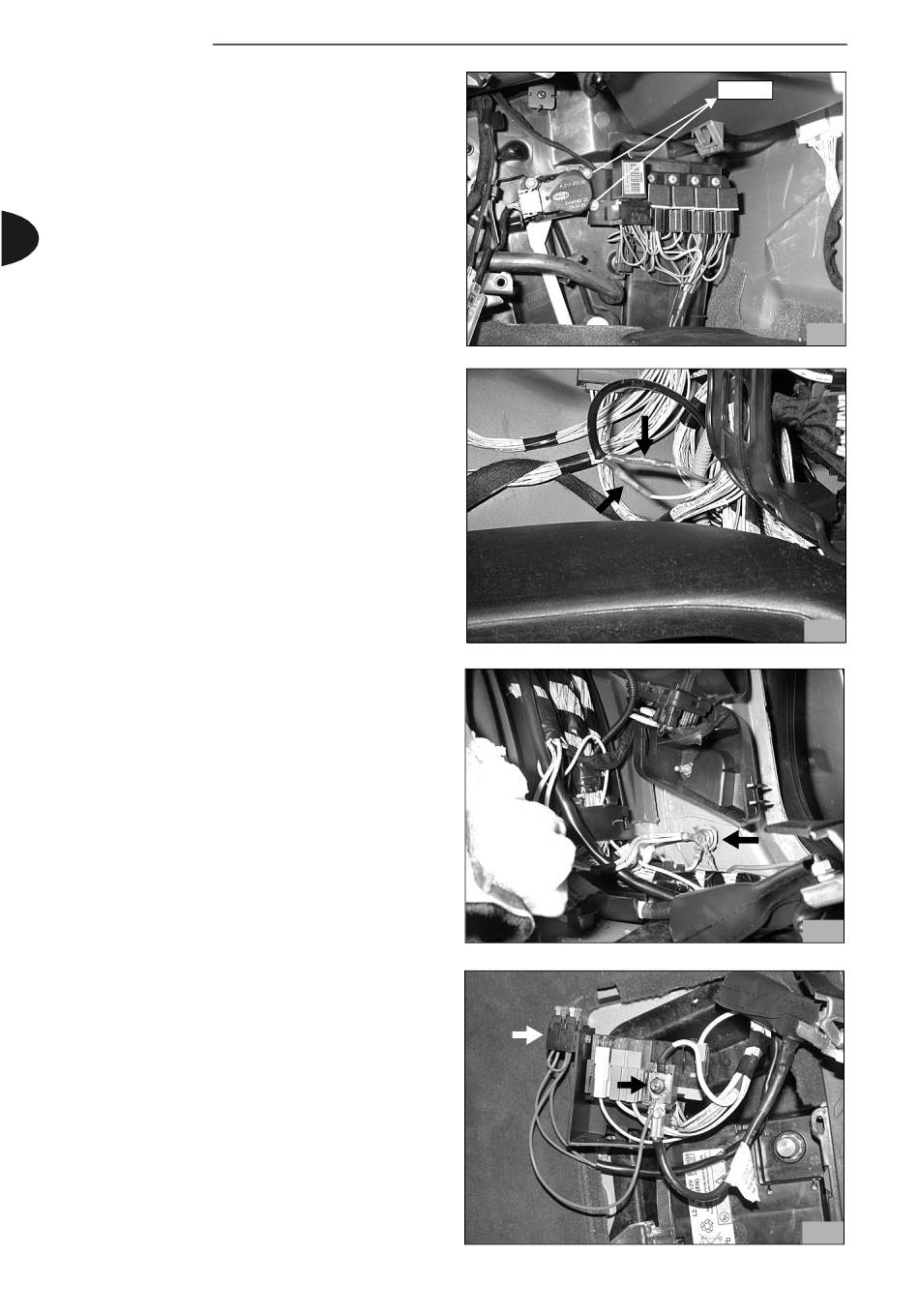

Relaishalteplatte:
- Relaishalteplatte mit den Schrauben des Stellmo-
tors << a >> befestigen
D
Reserveleitung APS C002A und C002D im Fahrzeug-
kabelstrang hinter dem BSI-Steuergerät identifizieren.
Verbindungen herstellen:
- Leitung C002A mit Leitung VE vom Relais IV
- Leitung C002D mit Leitung NR vom Relais IV
- Masseleitung an Massestützpunkt MC57 des Fahr-
zeuges anschließen
- Kabelbaum mit Sicherungshalter und Masseleitung
zur Batterie verlegen
- Halterung Plusverteiler neben dem Batteriefach
herausnehmen
- Bohrung Ø 4 mm bohren
- Halteplatte für Sicherungshalter mit Senkkopf-
schraube und Mutter an Halterung Plusverteiler be-
festigen
- Sicherungshalter auf Halteplatte aufstecken
- Plusleitung an Plusstützpunkt anschließen
