Wasser-Heizgerät
Standvorwärmung Thermo Top C
3
2
Legende zu Bild 1

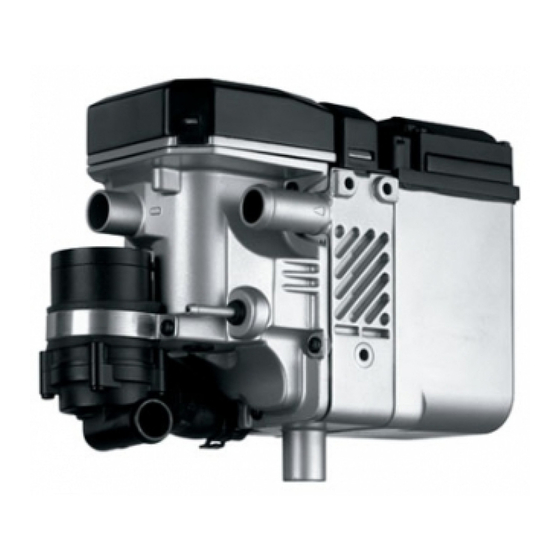

1 Heizgerät Thermo Top Z -D
2 Flachsicherungshalter und Gebläserelais
3 Vorwahluhr
ACHTUNG!
Warnung vor Gefahr :
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren, wenn
Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen technischen
Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Reparatur nötigen
technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 13 018 53D
1
Schutzgebühr 10 Euro
e1
00 0002
Aufrüstung auf
Standvorwärmung C
Citroen C8
Fiat Ulysse
Lancia Phedra
Peugeot 807
Diesel
nur für Linkslenker
alle Ausstattungen
Gültigkeit siehe Seite 2
D
© WebastoAG

Werbung

loading

Inhaltszusammenfassung für Webasto Thermo Top C

  • Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
  • Seite 2: Heizgerät / Einbaukit

    Fahrzeuges können beim Einbau Änderungen gegenüber dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanweisung“ und der Bedienungs- und Wartungs- anweisung“ Thermo Top C zu befolgen. Die entsprechenden anerkannten Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten.
  • Seite 3 Thermo Top C Hinweis - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Offene Kabelverbindungen isolieren Vorarbeiten - Batterie abklemmen (siehe BRE 1000) - Handschuhfach ausbauen: - Rechten Teil der Heizgruppe ausbauen...
  • Seite 4 Thermo Top C Relaishalteplatte: <<a>> - Relaishalteplatte mit den Schrauben des Stellmo- tors << a >> befestigen Reserveleitung APS C002A und C002D im Fahrzeug- kabelstrang hinter dem BSI-Steuergerät identifizieren. Verbindungen herstellen: - Leitung C002A mit Leitung VE vom Relais IV - Leitung C002D mit Leitung NR vom Relais IV - Masseleitung an Massestützpunkt MC57 des Fahr-...
  • Seite 5 Thermo Top C Linke Fahrzeugseite - Zweipoligen Stecker NR vom Hauptgebläsemotor 8045 abziehen - Leitung RG 4 mm trennen Verbindungen herstellen: - Leitung RG zum Stecker mit Leitung NR vom Relais II, Klemme 30 verbinden - Leitung RG vom Fzg.-Kabelbaum mit Leitung RG...
  • Seite 6 Thermo Top C - Leitung APS C002A und C002D im Leitungsstrang hinter BM34 identifizieren Kabelbaum anschließen: - Leitung C002A an Leitung VE - Leitung C002D an Leitung NR - Kabelbaum zum Motorsteuergeraet ECM 1320 ver- legen - Kabelbaum mit Kabelbindern befestigen.
  • Seite 7 Thermo Top C...
  • Seite 8: Abschließende Arbeiten

    Thermo Top C Abschließende Arbeiten: - Demontierte Teile in umgekehrter Reihenfolge wieder montieren - Alle elektrischen Anschlüsse auf festen Sitz prüfen - Alle losen Leitungen mit Kabelbindern sichern - Fahrzeugbatterie anklemmen (siehe BRE 1000) - Funktionsprüfung durchführen - Spannungsteiler I an Klemme 87(A) auf ca. 1,85V einstellen - Bedienungsanweisung der Vorwahluhr der Bedienungsanweisung des Fahrzeuges - Abschnitt Komfort - hin- zufügen...
