Webasto Thermo Top E Einbauanleitung
Zusatzheizung peugeot 407 und 407 coupe/2,7 l hdi ab modell 2006 nur für linkslenker
Vorschau ausblenden
Andere Handbücher für Thermo Top E:
- Einbauanleitung (47 Seiten) ,
- Einbaudokumentation (43 Seiten) ,
- Einbauanweisungen (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät

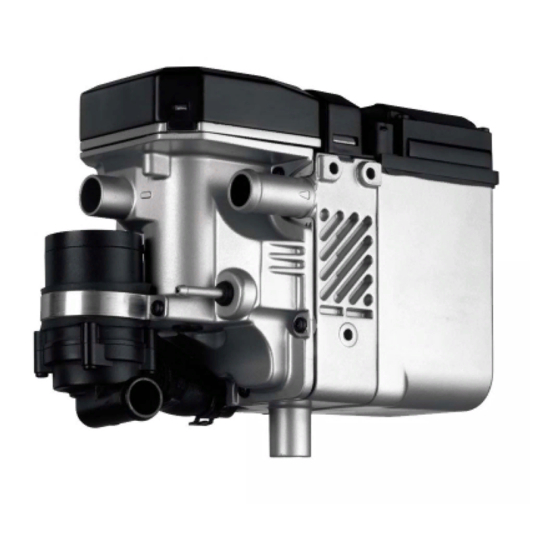

Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top P
Einbauanleitung
Peugeot 407 und 407 Coupe
2,7 l HDI
ab Modell 2006
Nur für Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön-
nen schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei-
nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und
eine Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten
Sie alle Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau
durch ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 1310964B
e1
00 0003
e1
00 0002
e1
00 0104
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
- Seite 1 Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön- nen schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei- nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Peugeot 407 und 407 Coupe Inhaltsverzeichnis Gültigkeit Heizgerät vorbereiten Heizgerät / Einbaukit Einbauort vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Wassereinbindung Spezialwerkzeug Brennstoffeinbindung Erläuterungen zum Dokument Abgasanlage Vorarbeiten Brennluft Einbauort Heizgerät Abschließende Arbeiten Elektrik vorbereiten Bedienungshinweise für den Endkunden Einbindung Elektrik Schablone Tankentnehmer Gebläseansteuerung Option Telestart... -
Seite 3: Heizgerät / Einbaukit
Einbaukit Peugeot 407 und 407 Coupe 2,7 l HDI 1310963A Für die jeweilige Fahrzeugklasse empfohlenes Heizgerät: Fahrzeug Heizgerät Kleinwagen Thermo Top E Mittelklasse, Kombi Thermo Top C Oberklasse, Van, Offroader Thermo Top P Die Auswahl des Heizgerätes richtet sich nach der Innenraumgröße des Fahrzeugs und dem Komfort-... -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Peugeot 407 und 407 Coupe Vorarbeiten ACHTUNG! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie abklemmen und komplett ausbauen - Deckel Zentralelektrik im Motorraum abbauen - Steuergeräte in der Zentralelektrik lösen und zur Seite legen - Luftfilter komplett mit Ansaugschlauch ausbauen... -
Seite 6: Elektrik Vorbereiten
Peugeot 407 und 407 Coupe Elektrik vorbereiten Leitungsabschnitt 2 und 4 in beiliegenden Isolierschlauch einziehen! rt 0,75mm² Leitungen ablängen 2500 1 = Leitung rt 500mm 2 = Leitung rt 2500mm 3 = Leitung sw 2500mm 4 = Leitung br 900mm Verbindungen mit beiliegenden Flachsteck- hülsen herstellen. -
Seite 7: Einbindung Elektrik
Peugeot 407 und 407 Coupe Einbindung Elektrik Sicherungshalter, K3-Relais Vorwahluhr und Option Sommer- /Winter- schalter 1 K3- Relais 2 Sicherungshalter aufgesteckt 2 Vorwahluhr 3 Steuergerät an Zentralelektrik 1 Bohrung Ø12mm, Sommer-/Winterschalter Schema Kabel- Kabelbaum Dosierpumpe erst baumverle- später zusammen mit Brenn- gung stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen... -
Seite 8: Gebläseansteuerung
Peugeot 407 und 407 Coupe Gebläseansteuerung Direkt geschaltete Klemme 15 ohne Ab- schaltverzögerung ausmessen! Pinbelegung kann je nach Fzg.-Ausstattung variieren! Anschluß Verbindungen gemäß Schaltplan mit beilie- Zentral- gendem Stoßverbinder blau herstellen. elektrik 1 Leitung ge Pin 3 [Klemme 15] 2 Leitung rt 1 von K3.1/86 3 Stecker Zentralelektrik 28V GR Verbindungen gemäß... - Seite 9 Peugeot Webasto 2V GR 10V NR rt/ws Schaltplan 2V NR 8V NR K3.1 6V NR 6V NR 8050 8025 Bauteile Webasto Bauteile Peugeot Farben und Symbole Heizgerät TT-C/E 8050 Gebläsemotor 6-poliger Stecker HG 8025 Klimabedienteil weiß Sicherung 25A Hauptstromversorgung schwarz Gebläserelais...
-
Seite 10: Option Telestart
Peugeot 407 und 407 Coupe Option Telestart 1 Empfänger 2 Halter 3 Bohrung Ø 5,5mm; Schraube M5x12, Bundmutter M5 [je 2x] Empfän- ger montie- 1 Antenne Antenne montieren... -
Seite 11: Option Thermo Call
Peugeot 407 und 407 Coupe Option Thermo Call 1 Empfänger 2 Blechschrauben 5,5x13 [4x] 3 Handschuhfach Empfän- ger montie- 1 Antenne Antenne montieren 1 Taster Taster montieren... -
Seite 12: Heizgerät Vorbereiten
Peugeot 407 und 407 Coupe Heizgerät vorbereiten 1 Brennluftansaugleitung 2 Schlauchschelle Ø 27mm Brennluft- leitung vor- montieren Ejotschrauben, Anzugsdrehmoment 10 Nm! 2 Lochband 1 Ejotschraube 3 Abgasschalldämpfer 4 Schraube M6x20, Scheibe, Bundmutter Abgas- schall- dämpfer vormontie- Einbauort vorbereiten Halter an vorhandenen Bohrungen Position 1 lose montieren. -
Seite 13: Heizgerät Einbauen
Peugeot 407 und 407 Coupe Kabelbaum Heizgerät zum Einbauort führen! 1 Kabelbaum Heizgerät 2 Halter 3 Kantenschutz 100lang Kanten- schutz ein- setzen Heizgerät einbauen Ejotschrauben, Anzugsdrehmoment 10 Nm! Zwischen Heizgerät und Halter zwei Schei- ben an Position 4 einfügen! 1 Heizgerät 2 Ejotschraube [2x] Heizgerät 3 Halter... -
Seite 14: Wassereinbindung
Peugeot 407 und 407 Coupe Wassereinbindung ACHTUNG! Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Ka- belbindern! Schlauch- und Federbandschellen so positionieren, dass kein anderer Schlauch beschä- digt werden kann! Die Einbindung erfolgt „Inline“... - Seite 15 Peugeot 407 und 407 Coupe b = 70mm Abschnitt X entsorgen Wasser- schläuche ablängen Fahrzeugeigener Schlauch Motorausgang zum Wärmetauschereingang an der Markie- rung trennen. 2 Schlauchstück vom Motorausgang 3 Schlauchstück an Rohrgruppe zum Wär- metauschereingang ausbauen und entsor- Trennstelle 1 Fzg.eigene Federbandschelle wird wieder- verwendet 1 Schlauchstück Motorausgang Anschluß...
-
Seite 16: Brennstoffeinbindung
Peugeot 407 und 407 Coupe Brennstoffeinbindung VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 17 Peugeot 407 und 407 Coupe Brennstoffleitung vom Heizgerät an Drucksei- te der Dosierpumpe [Seite mit Stecker]. 4 Dosierpumpe 2 Schlauchstück, Schlauchschellen Ø10mm [2x] 1 Brennstoffleitung Anschluß 3 Kabelbaum Dosierpumpe, Gummitülle, Dosier- Flachstecker, Steckergehäuse pumpe Tankarmatur gemäß Herstellerangaben aus- bauen! Bohrung für Tankentnehmer unbedingt mittig in vorhandene Aussparung! Erst mit Ø...
- Seite 18 Peugeot 407 und 407 Coupe Tankarmatur gemäß Herstellerangaben ein- bauen! 1 Tankarmatur 2 Tankentnehmer 3 Schlauchstück, Caillauschelle Ø 10mm [2x] Brennstoff- 4 Restende Mecanyl-Brennstoffleitung leitung an- schließen Brennstoffleitung vom Tankentnehmer an Saugseite der Dosierpumpe [Seite ohne Stecker]. Lage der Bauteile kontrollieren, wenn nötig korrigieren.
-
Seite 19: Abgasanlage
Peugeot 407 und 407 Coupe Abgasanlage 1 Abgasleitung a = 200mm 2 Abgasendstück b = 350mm Abgaslei- tung vor- Abschnitt X entsorgen bereiten 3 Abgasschalldämpfer 2 Abgasleitung 1 Schlauchklemme [2x] Abgaslei- tung mon- tieren 3 Abgasschalldämpfer 1 Abgasleitung 2 Schlauchklemme 4 Profilgummi rt mit Nut Abgasend- stück mon-... -
Seite 20: Brennluft
Peugeot 407 und 407 Coupe Brennluft Brennluftansaugleitung zum Einbauort Luft- ansaugschalldämpfer verlegen! 1 Heizgerät 2 Brennluftansaugleitung Ansauglei- 3 Brennluftansaugschalldämpfer tung mon- tieren 2 Heizgerät 3 Brennluftansaugleitung 1 Brennluftansaugschalldämpfer 4 Rohrschelle Ø 48mm ohne Gummi 5 Schraube M6x20, Bundmutter M6 an vor- handener Bohrung Schall- dämpfer... -
Seite 21: Abschließende Arbeiten
1 gem. Bild ausrichten! Profilgum- mi einset- Feel the drive Webasto AG Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 04/06 Druck: Steffen... -
Seite 22: Bedienungshinweise Für Den Endkunden
Peugeot 407 und 407 Coupe Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Vor Abstellen des Fahrzeugs sind folgende Einstellungen vorzunehmen: Hinweis! 1. Die Innenraumüberwachung muß für den Heizbetrieb manuell deaktiviert werden! 2. Die Option Betriebsartenschalter (BAS) dient zur Umschaltung der Klimabedieneinheit in Stan- dard- bzw. -
Seite 23: Schablone Tankentnehmer
Peugeot 407 und 407 Coupe Schablone Tankentnehmer Ansicht A ca. 15° 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Bei größeren Abweichungen Druckereinstellung entspre- chend korrigieren oder Originalausdruck anfordern. 100mm...
