Wasser-Heizgerät
Zusatzheizung Thermo Top C
Einbaudokumentation
Ford Transit
2.4 und 3.2 Diesel
ab Modell 2009
Linkslenker
Manuelle Klimaanlage
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu
reparieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei
die notwendigen technischen Fähigkeiten erworben haben und die für einen sachge-
rechten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 1314799B
E
1
00 0002
Stand: 03.02.2014
© Webasto Thermo & Comfort SE
Werbung
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
- Seite 2 Fahrzeug- und Motortypen, Ausstattungsvarianten sowie Länderspezifikationen, die nicht in dieser Einbaudokumentation aufgeführt sind, wurden nicht geprüft. Ein Einbau nach dieser Einbau- dokumentation kann aber möglich sein. Der Einbauort Vorwahluhr ist vor dem Einbau mit dem Endkunden abzustimmen! Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 3 Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Einbaudokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top C zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten.
- Seite 4 Gefahr von Verletzungen oder tödlichen Unfällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am...
- Seite 5 - Scheinwerfer rechts ausbauen - Luftfilterkasten komplett ausbauen - Zentralelektrik im Fußraum der Beifahrerseite freilegen Die Seite 21 "Bedienungshinweise für den Endkunden" entnehmen und der Bedienungsanleitung beifügen! Einbauort Heizgerät 1 Heizgerät Einbauort Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 6 Sicherungshalter, K3-Relais Vorwahluhr 1 Winkel, Bundmutter an fzg.eigene Schraube 1 Vorwahluhr 2 K3- Relais, Schraube M5x12, Halteplatte Si- 2 Sommer- / Winterschalter, Bohrung Ø 12mm cherungshalter, Bundmutter 3 Sicherungshalter Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 7 Kabelfarben können variieren! Anschluss an Zentralelektrik. Verbindungen gemäß Schaltplan herstellen! 1 Ltg. rt K3/87a 2 Ltg. br/bl Gebläseschalter 3 Ltg. br/bl Sicherung F55 Anschluss 4 Ltg. sw K3/30 Zentral- elektrik Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...

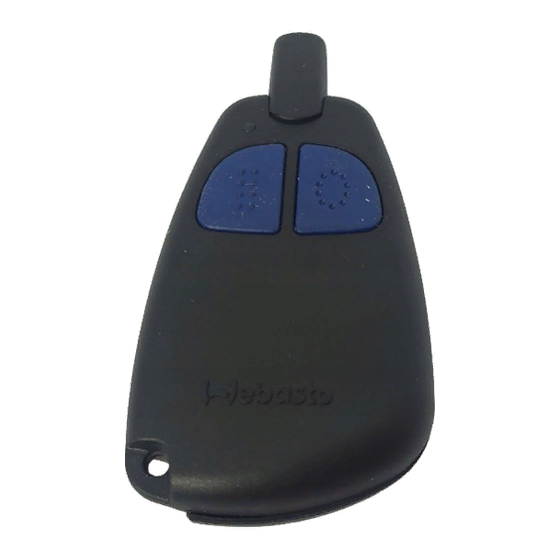

- Seite 8 Ford Transit Option Telestart Empfänger 1 mit Klebeband befestigen! Empfänger montieren 1 Antenne Antenne montieren Temperatursensor HTM100 Temperatursensor 1 mit Klebeband befes- tigen! Tempera- tursensor montieren Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 9 Halter 1 demontieren. Bohrung Ø 9,1 an Po- sition 3 , 4 und Einnietmuttern [2x] einziehen. Lochbild Beim Bohren auf dahinterliegende Bauteile übertragen achten! Heizgerät vorbereiten 1 Brennluftleitung a = 260 Abschnitt X entsorgen Brennluft- leitung ablängen Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 10 23° Bohrungen an Position 4 deckungsgleich ausrichten! 1 Halter 2 Schraube M6x20, Bundmutter 3 Lochband Halter vor- 5 Schraube M6x20, Distanzscheibe 5, montieren Bolzensicherung 1 Ejotschraube [3x] Halter mon- tieren Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 11 Halter 1 um 90° abwinkeln! Halterung Hupe vor- bereiten 90° Lage aller Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Halterung Hupe 2 Hupe 3 Fzg.eigene Schraube, vorhandene Hupe mon- Gewindebohrung tieren Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 12 Ford Transit Steckverbindung vom Hupenkabelbaum 1 mit Kabelbinder 2 an Lochband befestigen! Lage aller Bauteile kontrollieren, wenn nötig kor- rigieren. Auf Freigängigkeit achten! Hupe mon- tieren Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 13 2 Schraube M6x20, vorhandener Bohrung, Bundmutter 3 Lochband Schall- dämpfer montieren Profilgummi rt 1 auf Abgasleitung aufschie- ben! 2 Rohrschelle 3 Schraube M6x20, Bundmutter 4 Winkel Abgaslei- 5 Fzg.eigene Schraube tung ver- legen Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 14 Ford Transit 1 Abgasleitung 2 Schlauchklemme 3 Profilgummi rt positionieren Abgaslei- tung mon- tieren 1 Schlauchklemme 2 Abgasendstück Abgasend- stück mon- tieren Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 15 Schlauch beschädigt werden kann! Bei der Montage der Wasserschläuche ist das Heizgerät mit Kühlmittel zu befüllen! Die Einbindung erfolgt „Inline“ gemäß nachfolgendem Schema: Schema Schlauch- verlegung Alle Verbindungsrohre = Ø 15x20! Alle Schlauchschellen = Ø 20-27! Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 16 Fzg.eigenen Schlauch an der Markierung trennen! 1 Schlauchstück Wärmetauschereingang 2 Schlauchstück Motorausgang Trennstelle Schlauchstück Wärmetauschereingang 1 am Stutzen nach rechts drehen! 2 Schlauch Motorausgang Anschluss Motoraus- gang und Wärmetau- scherein- gang Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 17 3 Schraube M6x20, gummierte Rohr- schelle Ø 48, Bundmutter Verlegung Motorraum 1 Abstandshalter 22x8 2 Abstandshalter 25x25, verriegelbar Abstands- halter ein- setzen Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Schläuche ausrichten Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 18 2 Schlauchstück, Schelle Ø 10 [2x] Anschluss Heizgerät 1 Kabelbaum Dosierpumpe 2 Brennstoffleitung Leitungen verlegen 1 Fzg.eigener Stehbolzen 2 Schwingmetallpuffer, Bundmutter 3 Gummierte Rohrschelle 4 Dosierpumpe 5 Distanzmutter M6x40 Dosier- pumpe montieren Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 19 2 Schlauchstück, Schelle Ø 10 [2x] 3 Brennstoffleitung Brennstoff- entnahme Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Schlauchstück, Schelle Ø 10 [2x] 2 Brennstoffleitung Anschluss Dosier- pumpe Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 20 - Hinweisschild „Standheizung vor dem Tanken abschalten“ im Bereich des Einfüllstutzen anbringen Webasto Thermo & Comfort SE Postfach 1410 82199 Gilching Germany Internet: www.webasto.com Technical Extranet: http://dealers.webasto.com Nur innerhalb von Deutschland: Tel: 0395 5592 444 E-mail: technikcenter@webasto.com Ident.-Nr.: 1314799B Stand: 03.02.2014 © Webasto Thermo & Comfort SE...
- Seite 21 Ford Transit Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug-Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
