R82 7163 Montageanleitung Seite 6

Montageanleitung

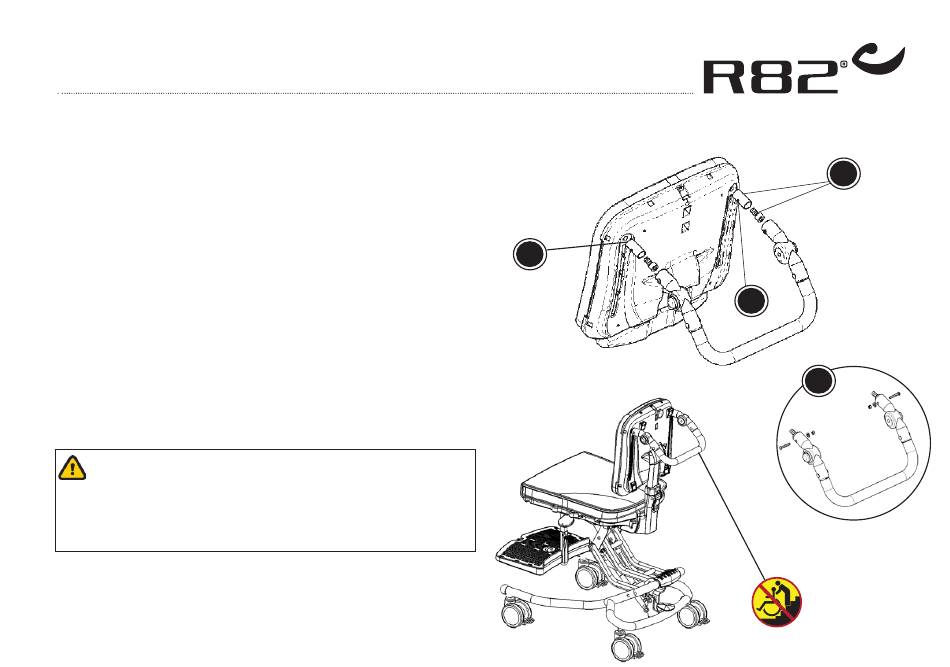

Montage der Schiebegriff
Befolgen Sie die untenstehende Anleitung, um der Schiebegriff zu
montieren:
1. Befestigen Sie die zwei runden Hülsen mit den großen Schrau-
ben (A) an den dafür vorgesehenen Stellen an der Rückseite des
Wombat. Achten Sie darauf, dass sich die beiden Öffnungen in
den Hülsen in der Horizontalen (B) befinden, wenn Sie die Hül-
sen mit dem 8-mm-Inbusschlüssel befestigen. Achten Sie auf den
Neigungswinkel der Hülsen. Die Hülsen müssen gerade (C) an der
Rückseite des Sessels montiert werden.
2. Schieben Sie der Schiebegriff auf die beiden Hülsen.
3. Stecken Sie die kleinen Schrauben in die äußeren Öffnungen, durch
den Schiebebügel und die Hülsen. Befestigen Sie die Beilagscheiben
und Muttern von innen mit dem mitgelieferten 3-mm-Inbusschlüs-
sel.
Der Schiebegriff ist nicht dafür geeignet, den Wombat sowohl
mit, als auch ohne Patienten Treppen, Absätze usw. hochzu-
ziehen oder abzulassen. Bordsteine sollten vorwärts durch An-
heben der Vorderräder überfahren werden. Sollte der Wombat
angehoben werden müssen, dann nur mit zwei Personen an
den festen Rahmenteilen greifen.
C
A
B
D
