R82 7163 Montageanleitung Seite 2

Monteringsvejledning
Montering af skubbebøjle
Følg nedenstående for at montere skubbebøjlen:

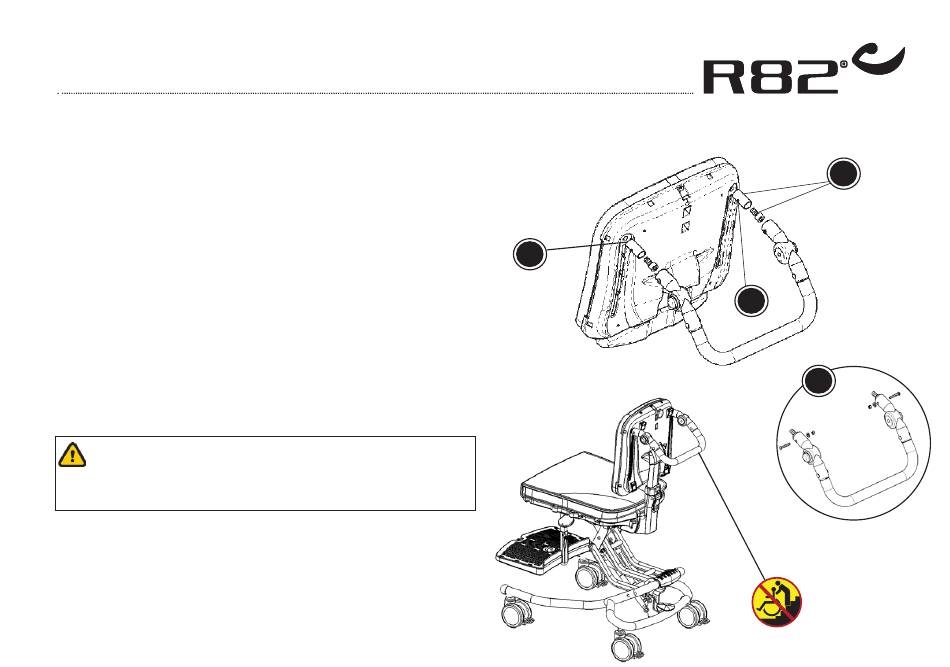

1. De runde bøsninger monteres i hver side af ryggen ved hjælp af
de store bolte (A). Vær opmærksom på at de to huller i de runde
bøsninger skal være horisontalt placeret (B), når bøsningen er
spændt ved hjælp af medfølgende 8 mm unbraconøgle. Vær op-
mærksom på at bøsningerne har en skrå flade i bunden. Denne
skrå flade skal vende rigtigt mod stolens ryg, sådan at bøsningerne
spændes til ryggen i en lige position (C)
2. Placér skubbebøjlen i de to bøsninger.
3. Placér de små bolte i de yderste huller, igennem skubbehåndtaget
og bøsningen. Fra de inderste huller placeres bolt og møtrik og
spændes med medfølgende 3 mm unbraconøgle sammen med
de små bolte (D).
Skubbebøjlen må ikke bruges til at løfte/trække stolen op eller
ned ad trapper, afsatse, kantsten mv. Stolen må kun løftes ved
at to personer tager fat om stelrammen og løfter. Brug aldrig
skubbebøjlen til at løfte stolen.
C
A
B
D
