ESYLUX PD 360/8 KNX BASIC Bedienungsanleitung

DE BEDIENUNGSANLEITUNG
DE
BEDIENUNGSANLEITUNG
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes. Um ein einwandfreies
Funktionieren zu gewährleisten, lesen Sie bitte diese Montage-/Bedienungsanleitung sorgfältig durch und
bewahren Sie sie auf, um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
ACHTUNG: Arbeiten an elektrischen Systemen dürfen nur von autorisiertem Fachpersonal unter
Berücksichtigung der landesüblichen Installationsvorschriften/-normen ausgeführt werden.
Vor der Montage des Produktes ist die Netzspannung freizuschalten. Installationsvorschriften
zur Schutzmaßnahme SELV beachten.
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung
beschrieben) bestimmt. Änderungen, Modifikationen dürfen nicht vorgenommen werden,
da ansonsten jeglicher Gewährleistungs anspruch entfällt. Sofort nach dem Auspacken ist
das Gerät auf Beschädigungen zu prüfen. Im Falle einer Beschädigung darf das Gerät
keinesfalls in Betrieb genommen werden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet werden
kann, so ist dieses unverzüglich außer Betrieb zu nehmen und gegen unbeabsichtigten
Betrieb zu sichern.
HINWEIS: Dieses Gerät darf nicht mit dem unsortierten Siedlungsabfall entsorgt werden.
Besitzer von Altgeräten sind gesetzlich dazu verpflichtet, dieses Gerät fachgerecht zu entsorgen.
Informationen erhalten Sie von Ihrer Stadt- bzw. Gemeindeverwaltung.
2 • BESCHREIBUNG

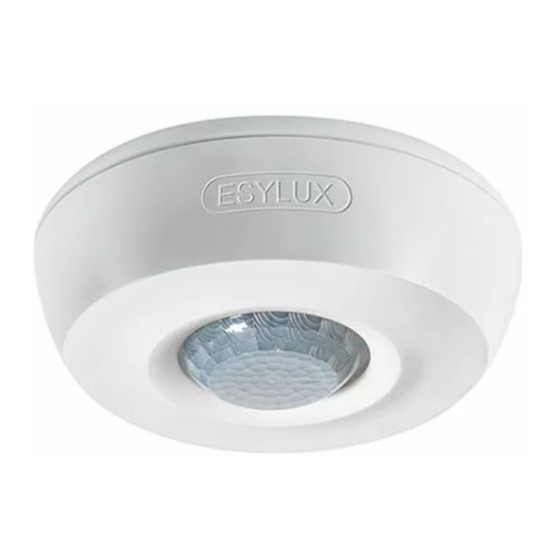

Der ESYLUX PD 360/8 KNX BASIC ist ein Präsenzmelder mit 360° Erfassungsbereich
und integriertem Busankoppler für die Deckenmontage. Die Montage erfolgt gemäß
beiliegender Montageanleitung. Weitere Merkmale siehe Bedienungsanleitung „Beschreibung
der Applikationen". Mit einer Reichweite von bis zu 8 m im Durchmesser ist er für den Einsatz in
kleinen Räumen und Durchgangsbereichen mit Tageslichtanteil geeignet.
Bestimmungsgemäß ist der PD 360/8 KNX BASIC nur im Bussystem KNX (EIB), TP in
Verbindung mit anderen KNX-Komponenten verwendbar.
Der PD 360/8 KNX BASIC detektiert in seinem Erfassungsbereich anwesende Personen und
sendet Schalttelegramme in Abhängigkeit der Raumhelligkeit für Lichtausgänge.
• Die Mischlichtmessung ist geeignet für FL-/PL-, Halogen- und Glühlampen.
Zertifizierte KNX/EIB Schulungsstätten vermitteln entsprechende Fachkenntnisse
zur Planung, Installation, Inbetriebnahme, Dokumentation und Anwendung der zur
Parametrierung erforderlichen ETS (Engineering-Tool-Software).
3 • INSTALLATION / MONTAGE / ANSCHLUSS
Siehe separate Montageanleitung.
Für einen bestimmungsgemäßen Gebrauch achten Sie bitte darauf, dass das
anzuschließende UC Netz (bzw. KNX/EIB) nach Schutzklasse III ausgelegt ist.
• •
PD 360/8 KNX BASIC
www.esylux.com
PD 360/8 KNX BASIC (EB10430442)
4 • INBETRIEBNAHME
Alle Parametrierungen werden über die ETS (Engineering-Tool-Software) vorgenommen.

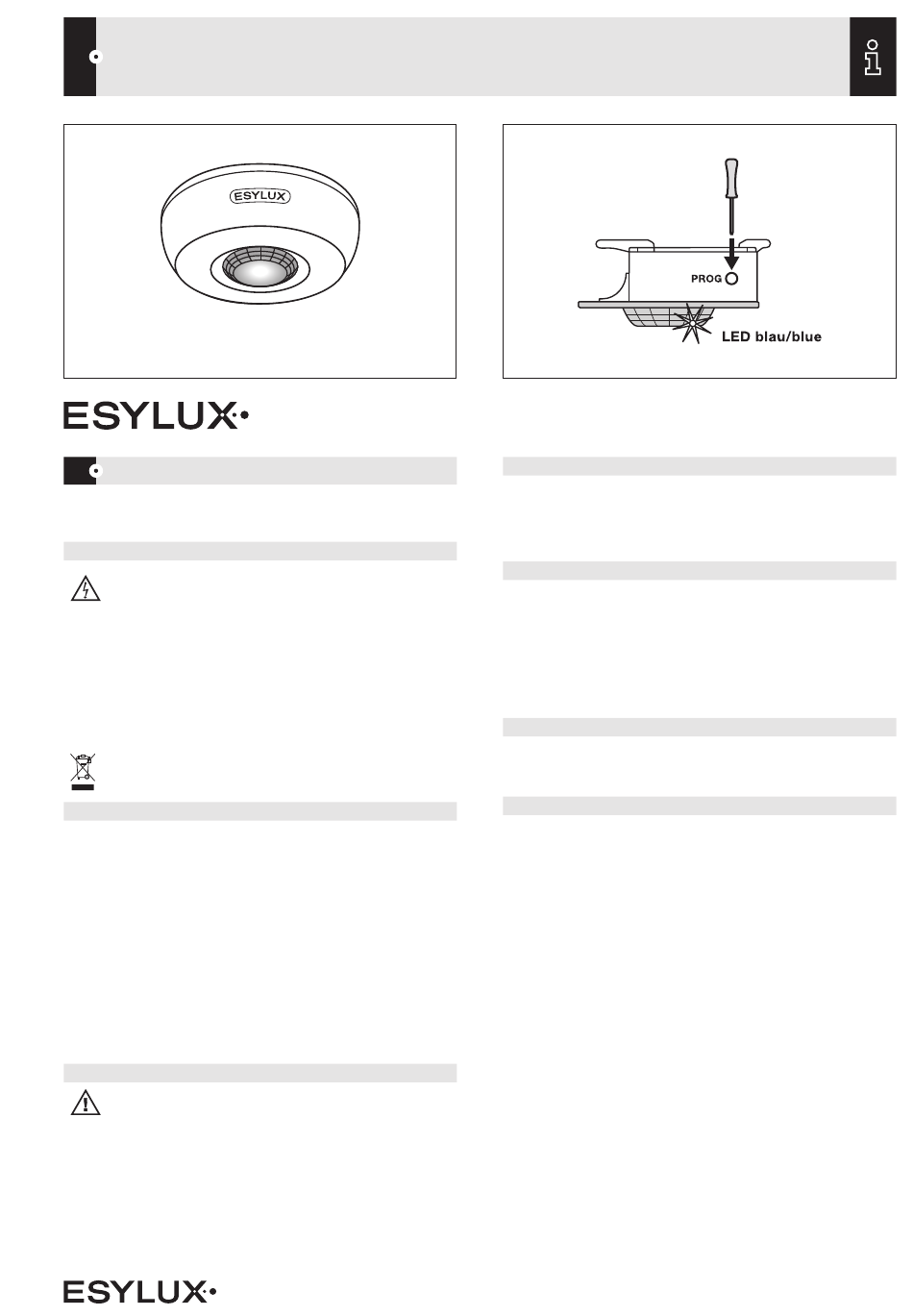

Durch Betätigen der Programmiertaste (siehe Abb.) wird beim PD 360/8 KNX BASIC der
Programmier status für die physikalische Adresse aktiviert und durch die blaue LED angezeigt.
Die Produktdaten bank und Applikationsbe schreibung ist aktuell im Download unter
www.esylux.com verfügbar.
5 • EINSCHALTVERHALTEN / ANZEIGE DER LEDS
• Busspannung zuschalten
Es beginnt eine Initialisierungsphase (warm-up) von ca. 10 Sek.
Rote LED und grüne LED blinken abwechselnd langsam (f = 1 Hz).
• LED-Anzeige nach warm-up
Anzeige der Bewegungserfassung erfolgt durch 2x Blinken der grünen LED
bei jeder Detektion.
• In der Funktion „Slave" wird jede Detektion mit der grünen LED 2x quittiert.
6 • TESTBETRIEB
Parametrierbar über die ETS (Engineering-Tool-Software).
Bei „Speichern" Wechsel in den RUN-Zustand, bzw. 10 Min. nach Aktivierung
des Testbetriebes. Zeigt Bewegung an durch Blinken der blauen LED.
7 • ESYLUX HERSTELLERGARANTIE
ESYLUX Produkte sind nach geltenden Vorschriften geprüft und mit größter Sorgfalt hergestellt.
Der Garantiegeber, die ESYLUX Deutschland GmbH, Postfach 1840, D-22908 Ahrensburg
(für Deutschland) bzw. der entsprechende ESYLUX Distributor in Ihrem Land (eine vollständige
Übersicht finden Sie unter www.esylux.com) übernimmt für die Dauer von drei Jahren ab
Herstelldatum eine Garantie auf Herstellungs-/Materialfehler der ESYLUX Geräte.
Diese Garantie besteht unabhängig von Ihren gesetzlichen Rechten gegenüber dem Verkäufer
des Geräts.
Die Garantie bezieht sich nicht auf die natürliche Abnutzung, Veränderung/Störung
durch Umwelteinflüsse oder auf Transportschäden sowie nicht auf Schäden, die
infolge Nichtbeachtung der Bedienungsanleitung, der Wartungsanweisung und/oder
unsachgemäßer Installation entstanden sind. Mitgelieferte Batterien, Leuchtmittel und
Akkus sind von der Garantie ausgeschlossen.
Die Garantie kann nur gewährt werden, wenn das unveränderte Gerät unverzüglich nach
Feststellung des Mangels mit Rechnung/Kassenbon sowie einer kurzen schriftlichen Fehler-
beschreibung, ausreichend frankiert und verpackt an den Garantiegeber eingesandt wird.
Bei berechtigtem Garantieanspruch wird der Garantiegeber nach eigener Wahl das Gerät
in angemessener Zeit ausbessern oder austauschen. Weitergehende Ansprüche umfasst
die Garantie nicht, insbesondere haftet der Garantiegeber nicht für aus der Fehlerhaftigkeit
des Geräts entstehende Schäden. Sollte der Garantieanspruch nicht gerechtfertigt sein
(z.B. nach Ablauf der Garantiezeit oder bei Mängeln außerhalb des Garantieanspruchs),
so kann der Garantiegeber versuchen, das Gerät kostengünstig gegen Berechnung für Sie
zu reparieren.
www.esylux.com
1 /6
