ESYLUX RC 130i Bedienungsanleitung

BEWEGUNGSMELDER
D BEWEGUNGSMELDER
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes. Um ein einwandfreies
Funktionieren zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie
auf, um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
ACHTUNG: Arbeiten am 230 V Netz dürfen nur von autorisiertem Fachpersonal unter
Berücksichtigung der landesüblichen Installationsvorschriften/-normen ausgeführt werden.
Vor der Montage des Produktes ist die Netzspannung freizuschalten.
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung
beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt. Sofort nach
dem Auspacken ist das Gerät auf Beschädigungen zu prüfen. Im Falle einer Beschädigung
darf das Gerät keinesfalls in Betrieb genommen werden. Wenn anzunehmen ist, dass ein
gefahrloser Betrieb des Gerätes nicht gewährleistet werden kann, so ist dieses unverzüglich
außer Betrieb zu nehmen und gegen unbeabsichtigten Betrieb zu sichern.
2 • BESCHREIBUNG

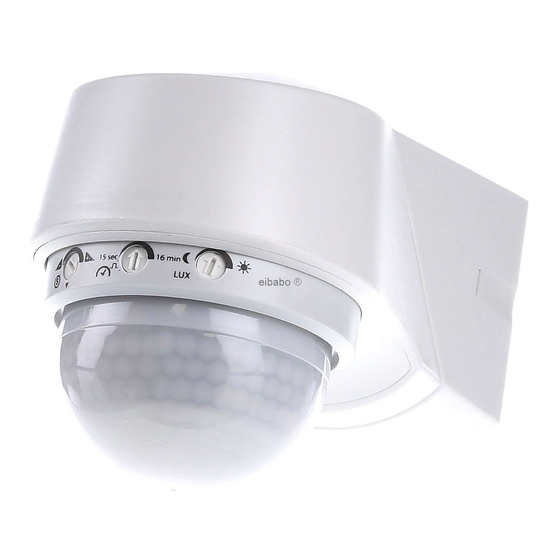

ESYLUX Bewegungsmelder der RCi Serie mit 130°/230°/280° Erfassungs-bereich und 360°
Unterkriechschutz. ESYLUX Bewegungsmelder sind Passiv-Infrarot-Melder, die auf sich
bewegende Wärmequellen (Personen, Fahrzeuge) reagieren (Abb. 1 (1) 360° Unterkriechschutz
(2) Frontal zum Melder (3) Quer zum Melder). Erkennt der Bewegungsmelder in seinem
Erfassungsbereich Veränderungen der Wärmestrahlung, schaltet er in Abhängigkeit des
eingestellten Lichtwertes die angeschlossenen Verbraucher (z. B. Beleuchtung) für eine
einstellbare Dauer ein. Die ESYLUX RCi Bewegungsmelder Serie kann ohne weiteres
Zubehör an der Wand oder an der Decke montiert werden. Mittels Zubehör ist eine Innen-/
Außeneckmontage möglich. Der ESYLUX RCi Bewegungsmelder ist mit einem
Werksprogramm ausgestattet, bei dem der Melder nach voreingestellten Werten arbeitet
(10 Lux, 2 Min., max. elektronische Reichweite). Für die Einstellungen stehen Ihnen zwei
Möglichkeiten zur Verfügung. Zum einen konventionell über die Einstellregler am Gerät
oder komfortabel über die optional erhältlichen Fernbedienungen ESYLUX Mobil-RCi und
Mobil-RCi-M.
Hinweis: Der vollständige Funktionsumfang des Melders lässt sich ausschließlich mit der
Fernbedienung Mobil-RCi aktivieren.
3 • INSTALLATION/MONTAGE/ANSCHLUSS
Bitte beachten Sie vor der Montage folgende Punkte:
• Vor der Montage des Produktes ist die Netzspannung freizuschalten.
• Alle Reichweitenangaben beziehen sich auf eine Montagehöhe von 2,50 m.
(Abweichungen führen zur Veränderung des Erfassungsbereiches)
• Eine optimale Funktion (max. Reichweite) wird erreicht, wenn die Montage seitlich zur
Gehrichtung erfolgt (Abb. 1).
• Es ist auf freie Sicht zum Melder zu achten, da Infrarotstrahlen keine festen Gegenstände
durchdringen können.
• Um den eingebauten Lichtsensor nicht zu beeinflussen, ist ein Mindestabstand von 1 m zur
angeschlossenen Beleuchtung einzuhalten und Lichtquellen sind nicht direkt auf den
Melder zu richten.
• Berücksichtigen Sie die örtlichen Gegebenheiten, wie z. B. Nachbargrundstücke/
Entfernung zur Straße.
• Die Montage des Bewegungsmelders sollte nur auf festem, ebenem Untergrund
(Wand/Decke) erfolgen.
Wandsockel und Sensor sind steckbar miteinander verbunden. Zur Montage beide Teile
voneinander trennen. Schraubendreher in seitliche Öffnung einsetzen und in Richtung Sensor
hebeln, dabei Wandanschlusssockel von Sensor ziehen (Abb. 2.1). Bei Wandmontage müssen
die Kabeleinführungen nach unten zeigen. Bei Deckenmontage müssen die
Kabeleinführungen nach vorne zeigen. Führen Sie die Leitung ein und montieren Sie den
Wandsockel am gewünschten Montageort (Abb. 3). Schließen Sie den Bewegungsmelder laut
Schaltbild an (Abb. 4).
ACHTUNG: Bei Anschluss an Kapazitiven Lasten wie z.B. EVG oder parallel kompensierte
Leuchtstoff Lampen sind die maximalen Einschaltströme zu beachten.
(4.1) Standard Betrieb
(4.2) Paralellschaltung von max. 8 Geräten
(4.3) Bei Schaltung von Induktivitäten (z. B. Relais, Schütze, Vorschaltgeräte) kann der
Einsatz eines Löschgliedes (A) erforderlich sein
(4.4) Standardbetrieb mit zusätzlicher Dauerfunktion durch externen Schalter
(4.5) Parallelschaltung und Treppenlichtautomat
(4.6) Standardbetrieb mit der zusätzlichen Möglichkeit des Einschaltens von Hand.
Bei Deckenmontage ist der zweiteilige Sensor um 180° gegeneinander zu
drehen (Abb. 5). Sensor auf den Wandsockel stecken bis er einrastet (Abb. 2.2).
Hinweis: Der Bewegungsmelder muss immer so befestigt sein,
dass der Sensor nach unten zeigt.
4 • INBETRIEBNAHME UND EINSTELLUNG
Nach erfolgter Montage und Aufschalten der Netzspannung führt das Gerät einen ca. 60
Sek. dauernden Selbstprüfzyklus durch der durch Blinken der Focus-LED und einschalten des
angeschlossenen Verbrauchers signalisiert wird. Nach Ablauf dieser Periode ist das Gerät
betriebsbereit. Die Einstellelemente befinden sich verdeckt im Gehäuse. Durch hochdrücken
und loslassen der Linse wird der Sensorkopf entriegelt und kommt ca. 1 cm aus seinem
Gehäuse heraus. Durch erneutes hochdrücken und loslassen wird der Sensor wieder
zurückgeschoben und verriegelt (Abb. 6, Kugelschreiberprinzip). Mit der optionalen
Fernbedienung Mobil-RCi stehen weitere Einstellmöglichkeiten/Sonderfunktionen zur
Verfügung.
4.1 Testbetrieb
Stellen Sie den Betriebsmoduswahlschalter (Abb. 7.1) auf „Test"
Hinweis: Der Testbetrieb kann auch durch die Fernbedienung Mobil-RCi aktiviertwerden
(siehe Kapitel 6).
Während des Testbetriebes ist die Focus-LED dauerhaft eingeschaltet. Bei jeder erkannten
Bewegung, unabhängig von der Umgebungshelligkeit schaltet der Melder den Verbraucher
1 Sek. EIN und 2 Sek. AUS. Für die Anpassung des Erfassungsbereiches an die örtlichen
Gegebenheiten stehen Ihnen folgende Möglichkeiten zur Verfügung:

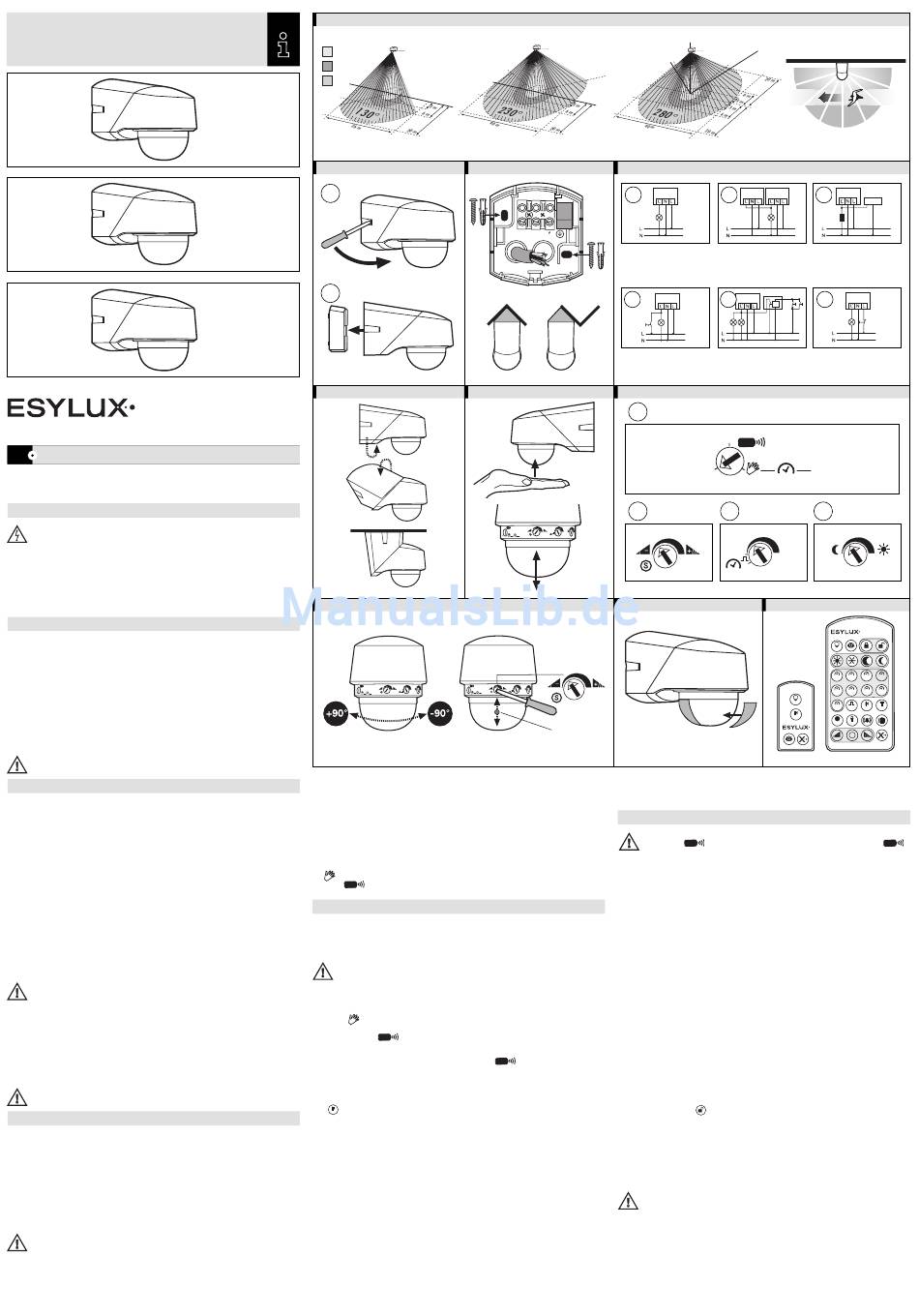

ABB. 1
1
2
3
• RC 130i
•
ABB. 2
2.1
• RC 230i
•
2.2
• RC 280i
•
ABB. 5
www.esylux.com
ABB. 8
Auto RC
12 sec.
Test LUX
• Horizontales verdrehen des Sensorkopfes um +/- 90° (vorher Sensorkopf entriegeln Abb. 6).
Mittelposition wird durch den Roten Pfeil angezeigt.
• Reichweitenregulierung je Sensorfeld durch mechanische Höhenverstellung jedes einzelnen
Sensors (Abb. 7.2). Stellung wird optisch durch Focus-LED angezeigt (Abb. 8). Der RC 130i
verfügt über 1 Sensor, der RC 230i über 2 Sensoren und der RC 280i über 3 Sensoren.
• Verwendung der Beiliegenden Abdeckkappe zur gezielten Ausblendung von Bereichen
(Abb.9). Ist der Erfassungsbereich eingestellt, drehen Sie den Betriebswahlschalter auf
" ,um die Einstellungen mittels der Einstellelemente am Gerät vorzunehmen oder auf
„
„ ", um das Werksprogramm auszuführen bzw. weitere Einstellungen mittels
Auto RC
Fernbedienung vorzunehmen.
5 • BEDIENUNG/PROGRAMMIERUNG
Jede erkannte Bewegung wird durch Einschalten der Focus-LED für 2 Sek. angezeigt
(Funktion abschaltbar, siehe Kapitel 6). In Abhängigkeit vom eingestelltem Lichtwert schaltet
der Bewegungsmelder entsprechend der Einschaltdauer den Verbraucher ein.
Einstellelement Betriebswahlschalter (Abb. 7.1).
Hinweis: Mit dem Betriebswahlschalter legen Sie fest, nach welchen Parametern das Gerät
arbeitet. Entweder nur nach den Werten die mittels der Einstellelemente (Abb. 7.3 und 7.4) am
Gerät eingestellt wurden oder nur nach dem Werksprogramm bzw. den eingestellten Parametern
mittels Fernbedienung. Sie können jederzeit umschalten und es gelten die jeweils hinterlegten
Werte.
Test-Modus:
Hand-Modus :
Auto/RC Modus
Auto RC
Werksprogramm
Stellen Sie den Betriebswahlschalter (Abb. 7.1) auf „
Werte per Fernbedienung eingegeben, arbeitet der Melder nach einem voreingestelltem
Werksprogramm. Das Werksprogramm besteht aus einem Fix-Wert für die Einschaltdauer,
die elektronische Reichweiteneinstellung und den Lichtwert (2 Min./max. elektronische
Reichweite/10 Lux). Die Werte können durch die Fernbedienung individuell verändert
werden. Ein Zurück-setzten der veränderten Werte in den Ursprungszustand ist durch die
Taste (Voraussetzung Programmiermodus) der Fernbedienung Mobil-RCi möglich.
RESET
Einstellelement Einschaltdauer (Abb. 7.3)
Einschaltdauer einstellbar: Impuls, 15 Sek. – 16 Min. Impuls bedeutet eine Einschaltdauer
von ca. 1 Sek., worauf eine Pausenzeit von ca. 9 Sek. folgt, in der keine Bewegungen
erkannt werden. Die Focus-LED wird je Sequenz einmal für 2 Sek. eingeschaltet. Nach
Ablauf der Pausenzeit startet eine erkannte Bewegung eine neue Sequenz. Geeignet z. B.
zur Ansteuerung eines Gongs.
Einstellelement Lichtwert (Abb. 7.4 )
Lichtwert stufenlos einstellbar zwischen 2 – 2500 Lux.
Einstellelement Reichweitenregulierung (Abb. 7.2)
Je nach Ausführung sind 1 bis 3 Einstellelemente vorhanden. Der Regler für die Einstellung
der Reichweite ist unabhängig von der Einstellung des Betriebs-wahlschalters.
Reichweitenregulierung: von ca. 20 m – ca. 5 m.
2,50 m
2,50 m
ABB. 3
L N L
TOP
ABB. 6
Auto RC
12 sec. 16 min.
LUX
Test LUX
Auto
RC
16 min. 12 sec. 16 min.
LUX LUX
Test LUX
FOCUS-LED
Siehe Kapitel Testbetrieb
Gerät arbeitet nach den Parametern der Einstellelemente
(Abb. 7.3 und 7.4) am Gerät.
: Gerät arbeitet nach dem Werksprogramm bzw. den mittels
Fernbedienung eingestellten Parametern.
Auto ". Wurden noch keine
RC
2,50 m
ABB. 4
4.1 4.2
Treppenlichtautomat
4.4 4.5
t
ABB. 7
7.1
Auto
RC
Test
7.2 7.3
15 sec. 16 min.
ABB. 9 ABB. 10
Mobil-RCi-M
6 • FERNBEDIENUNG
Hinweis: Um die Fernbedienung Mobil-RCi nutzen zu können, muss der Betriebswahlschalter
auf „ " gestellt werden (Abb. 7.1). Steht der Wahlschalter auf „
Auto RC
und sind noch keine Parameter per Fernbedienung eingegeben, arbeitet das Gerät nach einem
voreingestelltem Werksprogramm (10 Lux/2Min./max. elektronische Reichweite).
Sämtliche Eingaben per Fernbedienung werden dauerhaft gespeichert. Bei Stromausfall
bleiben die Werte erhalten. Mit der Fernbedienung Mobil-RCi und Mobil-RCi-M (Abb. 10)
können Sie die Einstellungen bequem vom Boden aus, ohne Leiter und Werkzeug
vornehmen. Für einen optimalen Empfang richten Sie die Fernbedienung bei der
Programmierung auf den Bewegungsmelder. Bitte beachten Sie, dass bei direkter
Sonneneinstrahlung die Standardreichweite von ca. 6 m bedingt durch den Infrarotanteil der
Sonne stark reduziert werden kann.
6.1 Quittierung von Sendebefehlen am Gerät:
Befehl wurde verstanden und ausgeführt.
Focus-LED 2 Sek. an, das Relais schaltet 2 mal für 1Sek. ein.
Befehl wurde nicht verstanden.
Focus-LED blitzt 2 mal auf, das Relais reagiert nicht.
6.2 Standardfunktionen/Programmiermodus
Grundsätzlich unterscheidet man zwei Möglichkeiten der Eingabe per Fernbedienung.
Standardfunktionen
Diese Funktionen können direkt gewählt werden:
• Testbetrieb
• Dauerlicht EIN/AUS
• Einlesen des momentanen Lichtwertes
• Reset (Rücksetzen der aktuellen Modi)
• Master X
• Programmiermodus
Programmiermodus
Diese Funktionen können nur ausgewählt/eingestellt werden, wenn das Gerät sich im
Programmiermodus Taste befindet.
• Vordefinierte Lichtwerte
• Vordefinierte Einschaltdauer
• Aktivierung des Impulsmodus
• Urlaubsmodus
• Alarmmodus
• Unterkriechschutz EIN/AUS
• Focus-LED EIN/AUS
• Elektronische Reichweitenregulierung
• Reset – (Rücksetzen auf Werksprogramm/Auslieferzustand)
Hinweis: Die Sonderfunktionen Impuls-, Urlaubs- und Alarmmodus können nicht gleichzeitig
genutzt werden. Der zuletzt programmierte Modus ist aktiv.
4.3
Löschglied
4.6
LUX
7.4
LUX
12h
ON/OFF
15 sec 30 sec 1 min 2 min
4 min 8 min 12 min 16 min
12h
ON/OFF
30
min PULSE TEST
RESET
RESET
360 °
ON/OFF ON/OFF
S
Mobil-RCi
"
Auto RC
