ESYLUX MD-C360i/6 mini 12V Montageanleitung

D
MONTAGEANLEITUNG
• •

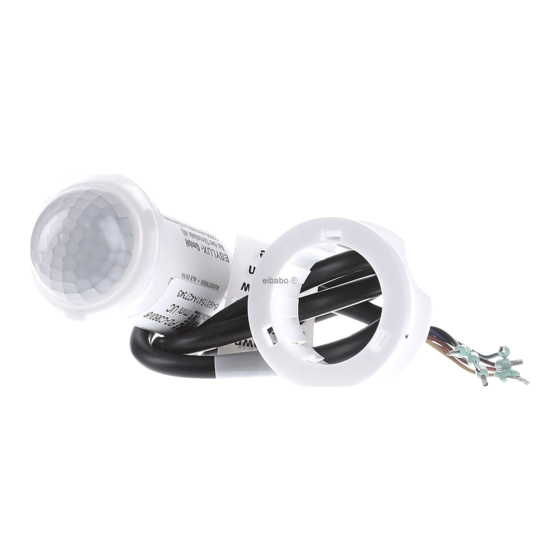

MD-C360i/6 mini 12V
D MONTAGEANLEITUNG
ACHTUNG: Vor der Montage des Produktes ist die
Netzspannung freizuschalten.
• Mit steigender Montagehöhe wird die Reichweite größer,
die Empfind lichkeit wird jedoch kleiner. Die Bewegung
quer zum Melder ist optimal für eine Auslösung. Bei einem
direkten und frontalen Zugehen ist es für den Melder
schwieriger, eine Bewegung zu erkennen, somit ist die
Reichweite deutlich geringer.
• Die Platzierung des Melders sollte entsprechend den
räumlichen Gegebenheiten und Anforderungen erfolgen
(siehe Abbildungen):

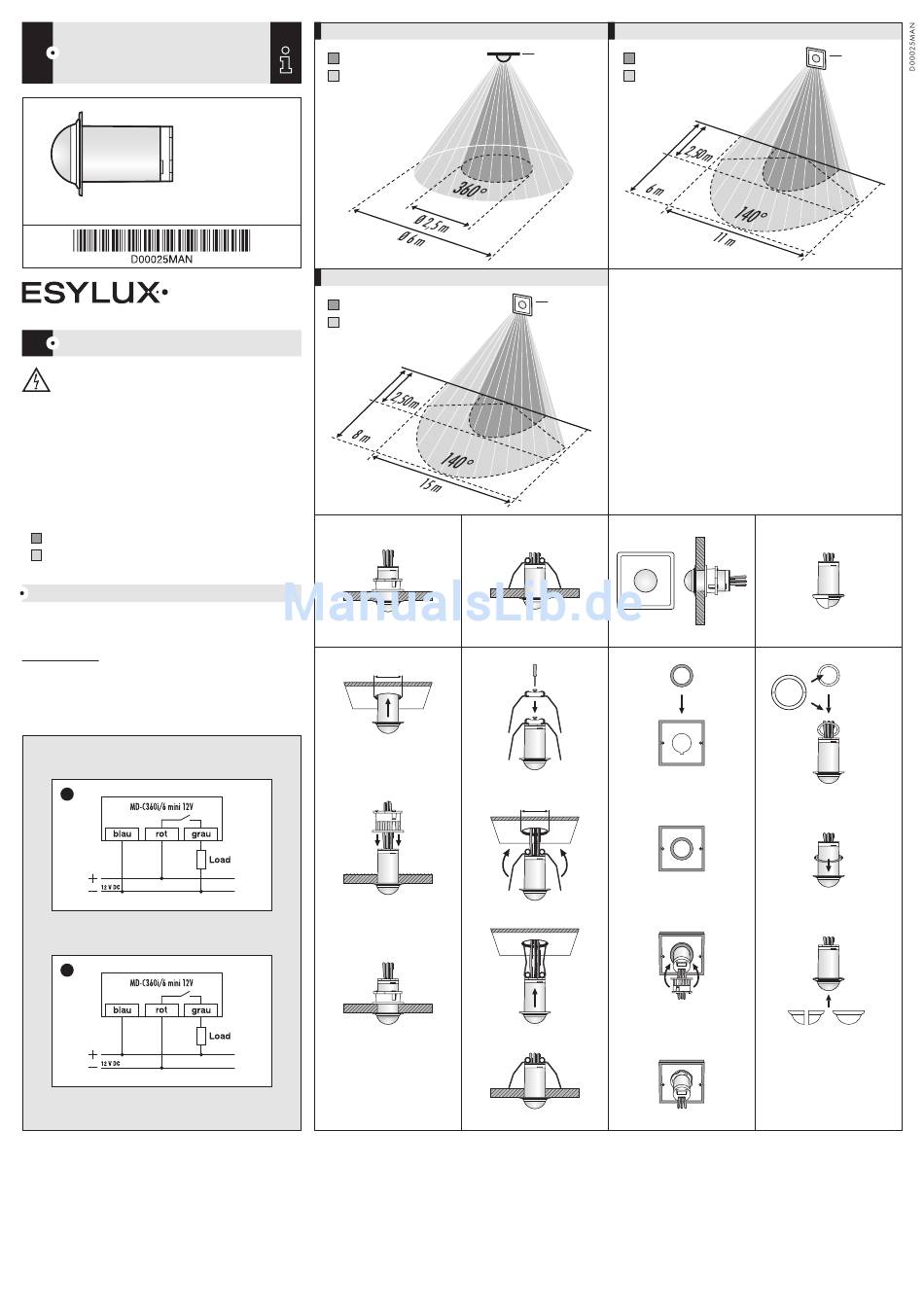

1 = Frontal zum Melder
2 = Quer zum Melder
ERKLÄRUNG SCHALTPLÄNE
– Standardbetrieb PNP
— NPN
Einbaumöglichkeiten
A Einbau in abgehängte Decken, Einbauschränke,
Aufputz- und Unterputzdosen
B Einbau in geschlossene, abgehängte Decken
C Marken-Schalter kompatibel als Wandeinbaumontage
D Ausblendung von Erfassungsbereichen mittels Linsenmaske (beiliegend)
1
2
MD-C360i/6 mini 12V
1
2
MD-C360i/6 mini 12V
www.esylux.com
1
2
A
Ø = 20 mm
MD-C360i/6 mini 12V
3,00 m
1
2
2,20 m
B C
Ø = 20 mm
1,10 m
D
