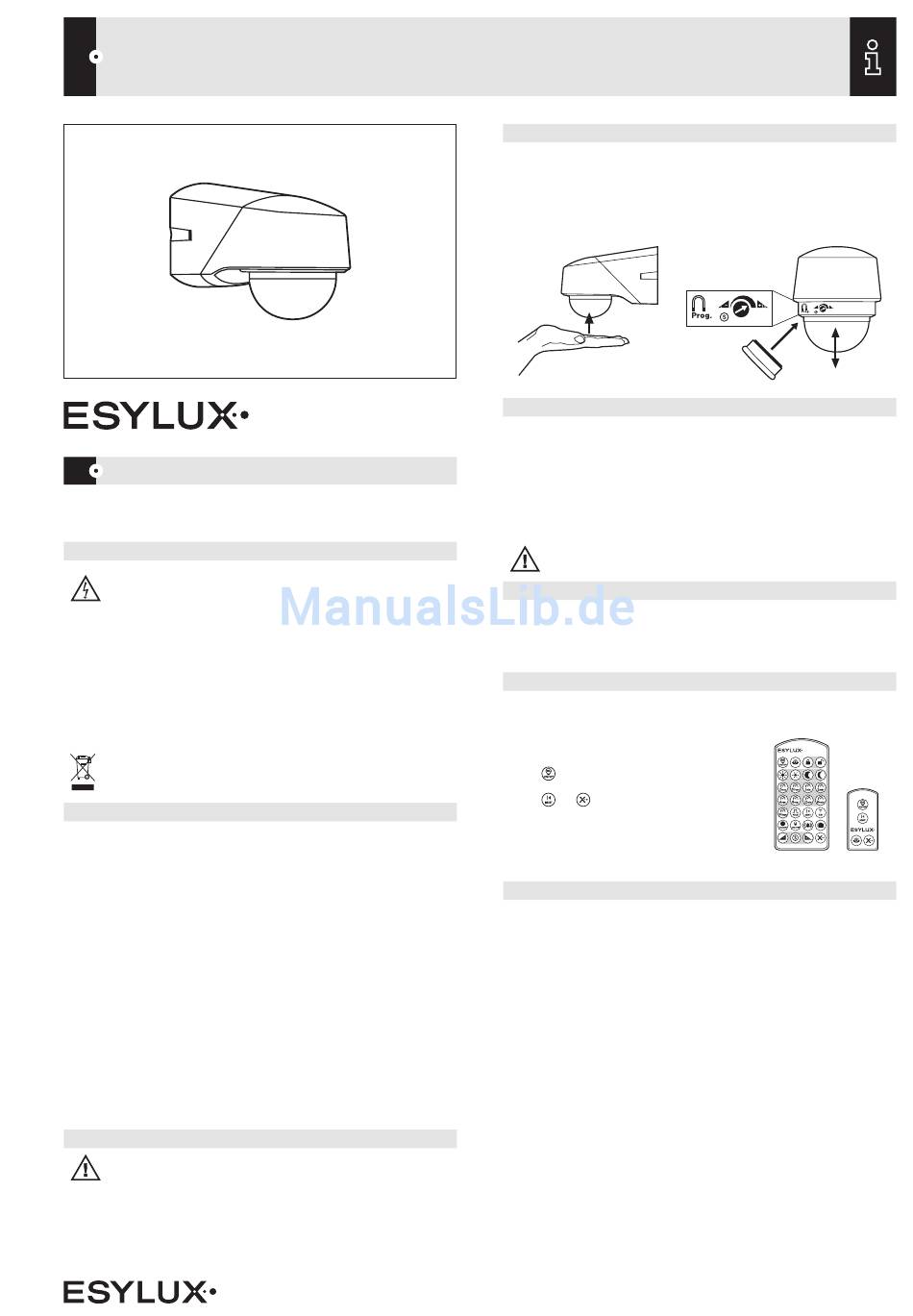

ESYLUX RC 230i KNX Bedienungsanleitung

DE BEDIENUNGSANLEITUNG
DE
BEDIENUNGSANLEITUNG
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes. Um ein einwandfreies
Funktionieren zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und bewahren
Sie sie auf, um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
ACHTUNG: Arbeiten am 230 V Netz dürfen nur von autorisiertem Fachpersonal unter
Berücksichtigung der landesüblichen Installationsvorschriften/-normen ausgeführt werden.
Vor der Montage des Produktes ist die Busspannung freizuschalten. Installationsvorschriften
zur Schutzmaßnahme SELV beachten.
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung
beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
Sofort nach dem Auspacken ist das Gerät auf Beschädigungen zu prüfen.
Im Falle einer Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet
werden kann, so ist dieses unverzüglich außer Betrieb zu nehmen und gegen
unbeabsichtigten Betrieb zu sichern.
HINWEIS: Dieses Gerät darf nicht mit dem unsortierten Siedlungsabfall entsorgt werden.
Besitzer von Altgeräten sind gesetzlich dazu verpflichtet, dieses Gerät fachgerecht zu entsorgen.
Informationen erhalten Sie von Ihrer Stadt- bzw. Gemeindeverwaltung.
2 • BESCHREIBUNG
Die ESYLUX RCi KNX Serie ist ein Bewegungsmelder mit 230° Erfassungsbereich und
360° Unterkriechschutz. Montage gemäß Montageanleitung. ESYLUX Bewegungsmelder
sind Passiv- Infrarot-Melder, die auf sich bewegende Wärmequellen (Personen, Fahrzeuge)
reagieren. Erkennt der Bewegungsmelder in seinem Erfassungsbereich Veränderungen
der Wärmestrahlung, schaltet er in Abhängigkeit des eingestellten Lichtwertes die
angeschlossenen Verbraucher (z.B. Beleuchtung) für eine einstellbare Dauer ein. Die Werte
können individuell per ETS verändert werden.
Weitere Merkmale siehe „Beschreibung der Objekte".
Bestimmungsgemäß ist die RCi KNX Serie nur im Bussystem KNX (EIB), TP in Verbindung mit
anderen KNX-Komponenten verwendbar.
Die ESYLUX RCi KNX Serie detektiert in seinem Erfassungsbereich anwesende Personen und
sendet Steuer- oder Regeltelegramme in Abhängigkeit der Umgebungshelligkeit für Lichtausgänge
sowie anwesenheitsabhängig für HLK/HVAC-Objekte (Heizung-Lüftung-Klima).
• Die Mischlichtmessung ist geeignet für FL-/PL-, Halogen- und Glühlampen.
Zertifizierte KNX/EIB Schulungsstätten vermitteln entsprechende Fachkenntnisse
zur Planung, Installation, Inbetriebnahme, Dokumentation und Anwendung der zur
Parametrierung erforderlichen ETS (Engineering-Tool-Software).
3 • INSTALLATION / MONTAGE / ANSCHLUSS
Siehe separate Montageanleitung.
• •
RC 230i KNX
www.esylux.com
RC 230i KNX EM10015472
4 • INBETRIEBNAHME
Alle Parametrierungen werden über die ETS (Engineering-Tool-Software) vorgenommen.
Durch den mitgelieferten Magneten wird bei der RCi KNX Serie der Programmierstatus für
die physikalische Adresse aktiviert und durch die blaue LED angezeigt.
Die Produktdatenbank und Applikationsbeschreibung ist aktuell im Download unter
www.esylux.com verfügbar.
5 • EINSCHALTVERHALTEN / ANZEIGE DER LEDS
• Busspannung zuschalten
Es beginnt eine Initialisierungsphase (warm-up) von ca. 60 Sek.
Rote LED und blaue LED blinken abwechselnd langsam (f = 1 Hz).
• LED-Anzeige nach warm-up
Anzeige der Bewegungserfassung erfolgt durch 2 x Blinken der roten LED bei jeder Detektion.
• Quittierung der Fernbedienungseingabe durch 2 x blaue LED im Wechsel mit 2 x roter LED.
HINWEIS: Die rote LED ist bei Detektion nur aktiv, wenn diese durch die
ETS (Engineering-Tool-Software) aktiv geschaltet wurde.
6 • TESTBETRIEB
Parametrierbar über die ETS (Engineering-Tool-Software), bzw. per Fernbedienung
Mobil-RCi oder X-REMOTE.
Bei „Speichern" Wechsel in den RUN-Zustand, bzw. 10 Min. nach Aktivierung
des Testbetriebes.
7 • FERNBEDIENUNG
Mit der optionalen Fernbedienung Mobil-RCi (EM10016004), Mobil-RCi-M (EM10016011)
oder X-REMOTE (EP10426995) lässt sich die Steuerung der Beleuchtung beeinflussen.
Mögliche Funktionseinstellungen temporär per Fernbedienung:
• Taste : Beleuchtung für 12 h dauernd EIN oder AUS
• Taste und : Zurücksetzen auf eingestellte
Parameter der ETS
Weitere Information entnehmen Sie bitte der
Bedienungsanleitung der Fernbedienung Mobil-RCi,
Mobil-RCi-M oder X-REMOTE.
8 • ESYLUX HERSTELLERGARANTIE
ESYLUX Produkte sind nach geltenden Vorschriften geprüft und mit größter Sorgfalt hergestellt.
Der Garantiegeber, die ESYLUX Deutschland GmbH, Postfach 1840, D-22908 Ahrensburg
(für Deutschland) bzw. der entsprechende ESYLUX Distributor in Ihrem Land (eine vollständige
Übersicht finden Sie unter www.esylux.com) übernimmt für die Dauer von drei Jahren ab
Herstelldatum eine Garantie auf Herstellungs-/Materialfehler der ESYLUX Geräte.
Diese Garantie besteht unabhängig von Ihren gesetzlichen Rechten gegenüber dem
Verkäufer des Geräts.
Die Garantie bezieht sich nicht auf die natürliche Abnutzung, Veränderung/Störung
durch Umwelteinflüsse oder auf Transportschäden sowie nicht auf Schäden,
die infolge Nichtbeachtung der Bedienungsanleitung, der Wartungsanweisung
und/oder unsachgemäßer Installation entstanden sind. Mitgelieferte Batterien,
Leuchtmittel und Akkus sind von der Garantie ausgeschlossen.
Die Garantie kann nur gewährt werden, wenn das unveränderte Gerät unverzüglich nach
Feststellung des Mangels mit Rechnung/Kassenbon sowie einer kurzen schriftlichen Fehler-
beschreibung, ausreichend frankiert und verpackt an den Garantiegeber eingesandt wird.
Bei berechtigtem Garantieanspruch wird der Garantiegeber nach eigener Wahl das Gerät
in angemessener Zeit ausbessern oder austauschen. Weitergehende Ansprüche umfasst die
Garantie nicht, insbesondere haftet der Garantiegeber nicht für aus der Fehlerhaftigkeit
des Geräts entstehende Schäden. Sollte der Garantieanspruch nicht gerechtfertigt sein
(z.B. nach Ablauf der Garantiezeit oder bei Mängeln außerhalb des Garantieanspruchs),
so kann der Garantiegeber versuchen, das Gerät kostengünstig gegen Berechnung für
Sie zu reparieren.
Mobil-RCi Mobil-RCi-M
www.esylux.com 1 /9
