Druckentlastung
WARNUNG
GEFAHR DURCH MATERIAL-
EINSPRITZUNG
Unter Hochdruck stehendes Material kann in
die Haut eingespritzt werden und schwere
Verletzungen verursachen. Um die Gefahr
einer Verletzung durch Materialeinspritzung, verspritztes
Material oder bewegliche Teile zu verringern, sind stets
die Schritte im Abschnitt Druckentlastung auszuführen,
wenn:
D zum Druckentlasten aufgefordert wird;
D die Arbeiten beendet werden;
D ein Gerät im System überprüft oder gewartet wird;
D die Spritzdüsen installiert oder gereinigt werden.
1.
Luftregler des Luftmotors schließen.
2.
Den Lufthahn mit Entlastungsbohrung (erforderlich in
diesem System) schließen.
3.
Ein Metallteil des Extrusionsventils fest gegen einen
geerdeten Metalleimer drücken und die das Extrusions-
ventil abziehen, um den Druck zu entlasten.
Wenn die Vermutung besteht, daß Düse oder Schlauch
vollkommen verstopft sind oder der Druck nach Ausführung
der obigen Schritte nicht vollständig entlastet wurde, ganz
langsam die Mutter am Düsenschutz oder die Schlauch-
kupplung lösen und den Druck nach und nach entlasten,
dann die Kupplung vollständig abschrauben und die Düse
oder den Schlauch reinigen.

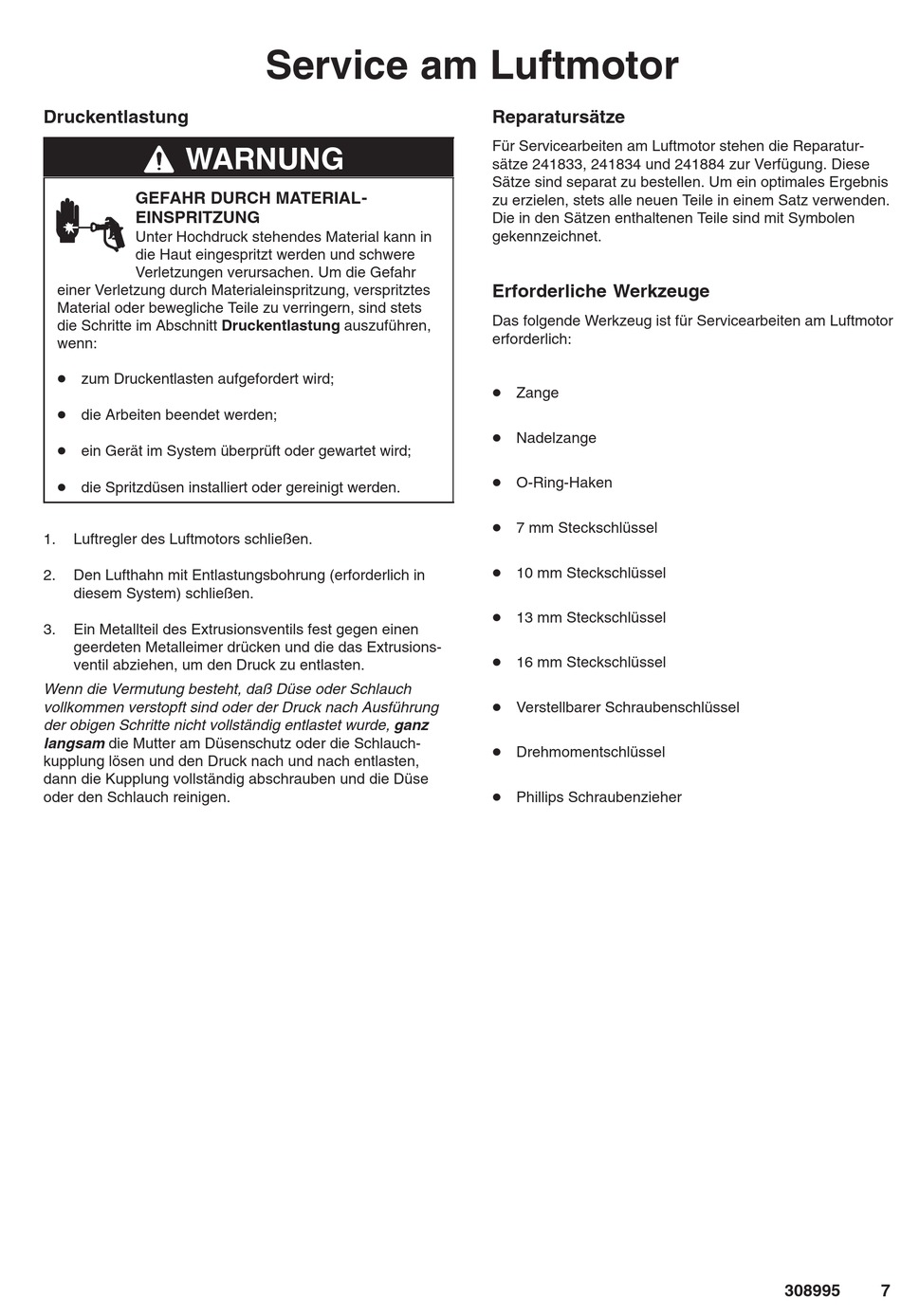

Service am Luftmotor
Reparatursätze
Für Servicearbeiten am Luftmotor stehen die Reparatur-
sätze 241833, 241834 und 241884 zur Verfügung. Diese
Sätze sind separat zu bestellen. Um ein optimales Ergebnis
zu erzielen, stets alle neuen Teile in einem Satz verwenden.
Die in den Sätzen enthaltenen Teile sind mit Symbolen
gekennzeichnet.
Erforderliche Werkzeuge
Das folgende Werkzeug ist für Servicearbeiten am Luftmotor
erforderlich:
D Zange
D Nadelzange
D O-Ring-Haken
D 7 mm Steckschlüssel
D 10 mm Steckschlüssel
D 13 mm Steckschlüssel
D 16 mm Steckschlüssel
D Verstellbarer Schraubenschlüssel
D Drehmomentschlüssel
D Phillips Schraubenzieher
308995
7
