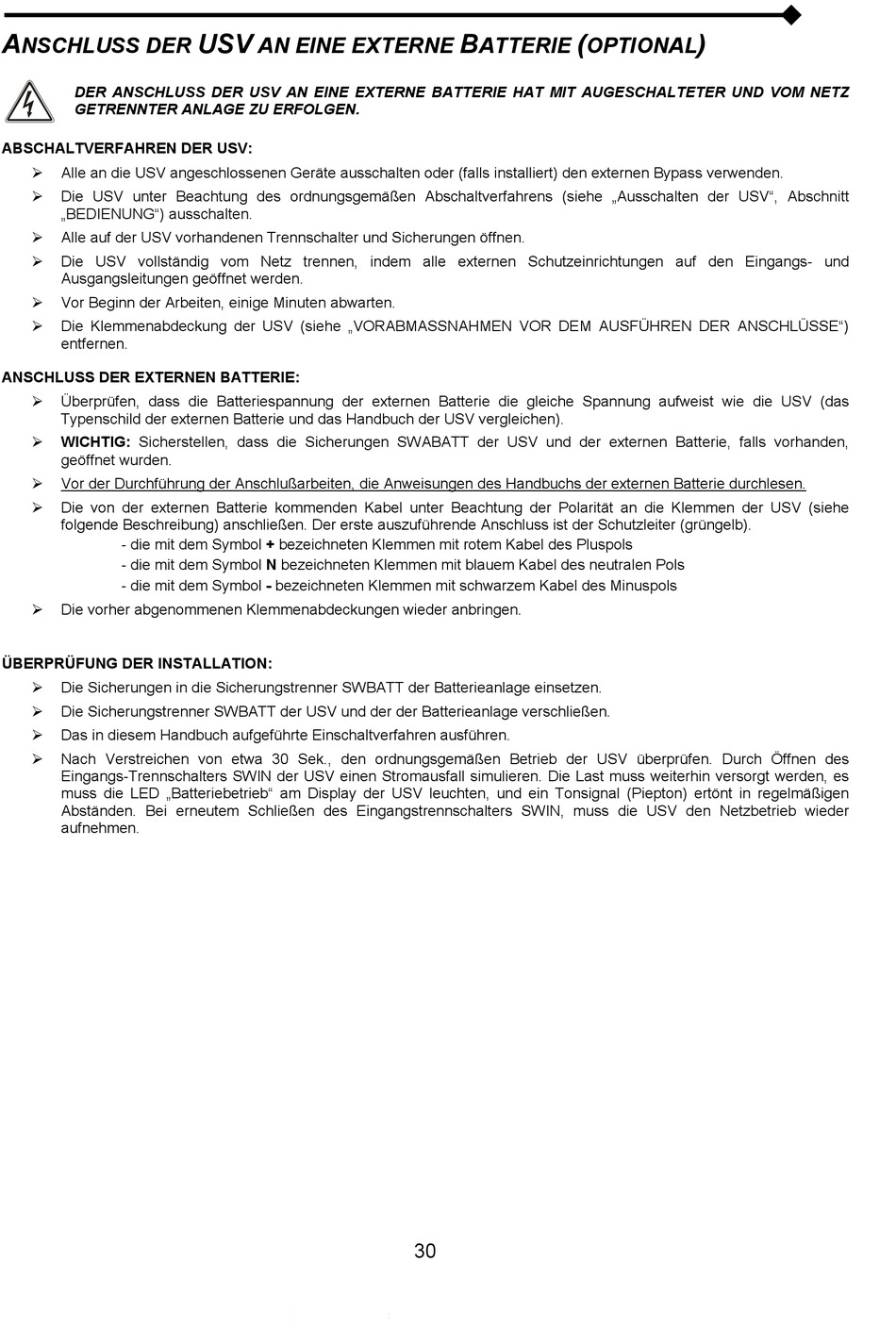

A
NSCHLUSS DER
DER ANSCHLUSS DER USV AN EINE EXTERNE BATTERIE HAT MIT AUGESCHALTETER UND VOM NETZ
GETRENNTER ANLAGE ZU ERFOLGEN.
ABSCHALTVERFAHREN DER USV:
Alle an die USV angeschlossenen Geräte ausschalten oder (falls installiert) den externen Bypass verwenden.
Die USV unter Beachtung des ordnungsgemäßen Abschaltverfahrens (siehe „Ausschalten der USV", Abschnitt
„BEDIENUNG") ausschalten.
Alle auf der USV vorhandenen Trennschalter und Sicherungen öffnen.
Die USV vollständig vom Netz trennen, indem alle externen Schutzeinrichtungen auf den Eingangs- und
Ausgangsleitungen geöffnet werden.
Vor Beginn der Arbeiten, einige Minuten abwarten.
Die Klemmenabdeckung der USV (siehe „VORABMASSNAHMEN VOR DEM AUSFÜHREN DER ANSCHLÜSSE")
entfernen.
ANSCHLUSS DER EXTERNEN BATTERIE:
Überprüfen, dass die Batteriespannung der externen Batterie die gleiche Spannung aufweist wie die USV (das
Typenschild der externen Batterie und das Handbuch der USV vergleichen).
WICHTIG: Sicherstellen, dass die Sicherungen SWABATT der USV und der externen Batterie, falls vorhanden,
geöffnet wurden.
Vor der Durchführung der Anschlußarbeiten, die Anweisungen des Handbuchs der externen Batterie durchlesen.
Die von der externen Batterie kommenden Kabel unter Beachtung der Polarität an die Klemmen der USV (siehe
folgende Beschreibung) anschließen. Der erste auszuführende Anschluss ist der Schutzleiter (grüngelb).
- die mit dem Symbol + bezeichneten Klemmen mit rotem Kabel des Pluspols
- die mit dem Symbol N bezeichneten Klemmen mit blauem Kabel des neutralen Pols
- die mit dem Symbol - bezeichneten Klemmen mit schwarzem Kabel des Minuspols
Die vorher abgenommenen Klemmenabdeckungen wieder anbringen.
ÜBERPRÜFUNG DER INSTALLATION:
Die Sicherungen in die Sicherungstrenner SWBATT der Batterieanlage einsetzen.
Die Sicherungstrenner SWBATT der USV und der der Batterieanlage verschließen.
Das in diesem Handbuch aufgeführte Einschaltverfahren ausführen.
Nach Verstreichen von etwa 30 Sek., den ordnungsgemäßen Betrieb der USV überprüfen. Durch Öffnen des
Eingangs-Trennschalters SWIN der USV einen Stromausfall simulieren. Die Last muss weiterhin versorgt werden, es
muss die LED „Batteriebetrieb" am Display der USV leuchten, und ein Tonsignal (Piepton) ertönt in regelmäßigen
Abständen. Bei erneutem Schließen des Eingangstrennschalters SWIN, muss die USV den Netzbetrieb wieder
aufnehmen.
USV
AN EINE EXTERNE
B
ATTERIE
30
(
)
OPTIONAL
