SENTINEL DUAL INHALT AL LG EM EI N E B E SC H RE IB UN G ................ 3 1.1. USV Sentinel Dual ..........................3 1.2. Standard-Versionen ......................... 4 1.3. Batteriemodul X06 ..........................4 AN S I CHT U ND Z UB E H Ö R ................. 5 2.1.

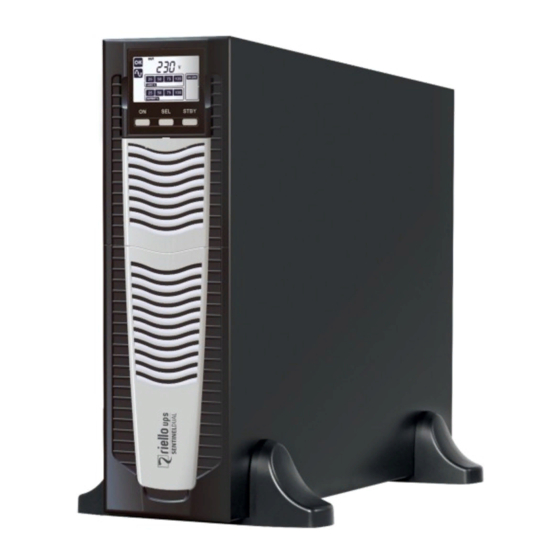

SENTINEL DUAL AL LG EM EI N E B E SC H RE IB UN G 1.1. USV Sentinel Dual 4000 VA Die USV SENTINEL DUAL SDU ist eine variable, einphasige unterbrechungsfreie Stromversorgung für den Rack Einbau oder zur Aufstellung als Tower. Die USV Sentinel Dual mit 4000 VA hat einen Ausgangsleistungsfaktor von 0.9.
SENTINEL DUAL 2.1. Display In der Abbildung unten ist das Layout des Displays dargestellt. Zur Übersicht sind alle Symbole eingeblendet und die unterschiedlichen Betriebsarten sind durch MODE 1 ... MODE 8 gekennzeichnet. Schalter "SEL" Anzeige Auslastung Schalter "ON" Anzeige Betriebsarten Schalter "STAND-BY"...
SENTINEL DUAL 2.2. Allgemeines Zubehör MULTIPASS Die USV-Anlage ist mit dem externen manuellen und automatischen "MULTIPASS" Bypass kompatibel, der auch den Austausch der gesamten USV-Anlage im Hot Swap-Verfahren zulässt. OPTIONALE EINSTECKKARTEN In den Steckplatz können zusätzliche Kommunikationskarten eingesteckt werden, wie z.B. die unterschiedlichen MultiCOM Karten und den Netzwerkadapter NetMan 204.
SENTINEL DUAL 2.4. Rückansichten SDU 4000 VA mit Festanschluss für Ein- und Ausgang, 16A Steckdose und Energy Share Buchsen Anschluss für Batterieerweiterung RS232 Schnittstelle Kühlgebläse Eingangs- / Ausgangsklemmenleiste IEC 10 A Energy Share Buchsen mit Kommunikationssteckplatz Überlastschutz Schnittstelle für Fernsteuerung u. R.E.P.R.O IEC 16 A Ausgangsbuchse mit Überlastschutz USB Schnittstelle SPTSDUA1Y19FRDE...
Seite 10
SENTINEL DUAL Für jedes Batteriemodul wird ein Anschlusskabel mit zwei Steckern für den Anschluss an die USV-Anlage oder an weitere Batteriemodule mitgeliefert. Ausziehbare / drehbare Display-Maske Batterieschalter Anschluss für Batterieerweiterung SPTSDUA1Y19FRDE...
SENTINEL DUAL ZE RT IFIZ I ER UN G E N Die USV-Anlage ist gemäß Kompatibilitätsklasse EMI/EMC EN62040-2 Emissionsklasse C1 und Immunitätsklasse C2 zertifiziert. Die Klassifikation der SDU ist VFI-SS-111 BEZUGSNORMEN Das Qualitäts-Managementsystem von Riello USV ist nach ISO 9001/2000 zertifiziert (Zertifikat Nr. CERT-04116-99-AQ- MIL-SINCERT) und deckt alle Verfahren, Arbeitsmethoden sowie die Kontrollen von der Entwicklung über die Produktion bis hin zum Verkauf ab.
SENTINEL DUAL T ECH NI S CH E D AT EN USV-MODELL SDU 4000 EINGANG 220 - 230 – 240 V Nennspannung (L+N+PE) Maximale Betriebsspannung 300 Vac Maximal: 276 Spannungsbereich und Mindestwert: 184 ÷ 140 (von 100% bis 50% linearer Last) Frequenz für Nichteingriff der Zurück zum Netzbetrieb: 190 Batterie...
Seite 13
SENTINEL DUAL USV-MODELL SDU 4000 AUSGANG Nennspannung Wählbar: 220 / 230 / 240 ±1% Frequenz [Hz] Wählbar: 50, 60 oder Selbstlernen Nennleistung [VA] 4000 Nennleistung 3600 Bypass-Leitung verfügbar: Umschaltung auf Bypass nach 10 Min. Überlast: 100% <Last <110% Bypass-Leitung nicht verfügbar: Nach 10 Min. Anlagenshutdown. Bypass-Leitung verfügbar: Umschaltung auf Bypass nach 1 Min.
Seite 14
SENTINEL DUAL USV-MODELL SDU 4000 VERSCHIEDENES Verluststrom gegen Erde [mA] <1.5 Wirkungsgrad AC/AC bei 100% ohmscher 94.24% Last Wirkungsgrad AC/AC bei 100% verzerrter Last 91.74% Wirkungsgrad ECO Mode bei Nennlast Wirkungsgrad DC/AC im Batteriebetrieb 91.38% Eigenverbrauch im ECO Mode (ohne Batterie) 36 W Eigenverbrauch im ONLINE Mode (ohne 67 W...
SENTINEL DUAL BATTERIEGEHÄUS BB SDU 96-A5 BB SDU 96-M1 BB SDU 96-M4 Nennspannung der Batterie Nenn-Batteriekapazität [Ah] 9 (b) 7 + 7 (a) 9 + 9 (b) Abmessungen L x B x H [mm] 131 x 640 x 448 131 x 640 x 448 131 x 640 x 448 Nettogewicht [kg]...
SENTINEL DUAL KO M M UNIK AT I O N S P O RT S UN D FI RM W AR E Die USV-Anlage ist serienmäßig mit einer RS232 Schnittstelle inkl. Ein- und Ausgangssignalen ausgestattet, sowie mit einem USB-Port und Steckplatz für Kommunikationskarten. RS232 Anschluss RS232 ANSCHLUSS PIN #...
SENTINEL DUAL Anschlüsse für die REPO und Remote ON/OFF Funktionen 6.1. Technische Daten “pin 6” für die Versorgung auf RS232 Die von Pin6 gelieferte Spannung zur Versorgung der seriellen Schnittstelle ist von der Stromaufnahme abhängig. • V max: 10.8 Vdc ohne Last •...
Seite 18
SENTINEL DUAL www.riello-ups.com SPTSDUA1Y19FRDE...
