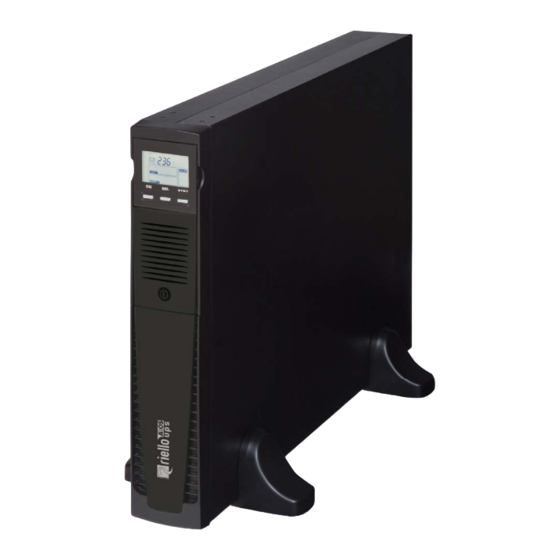

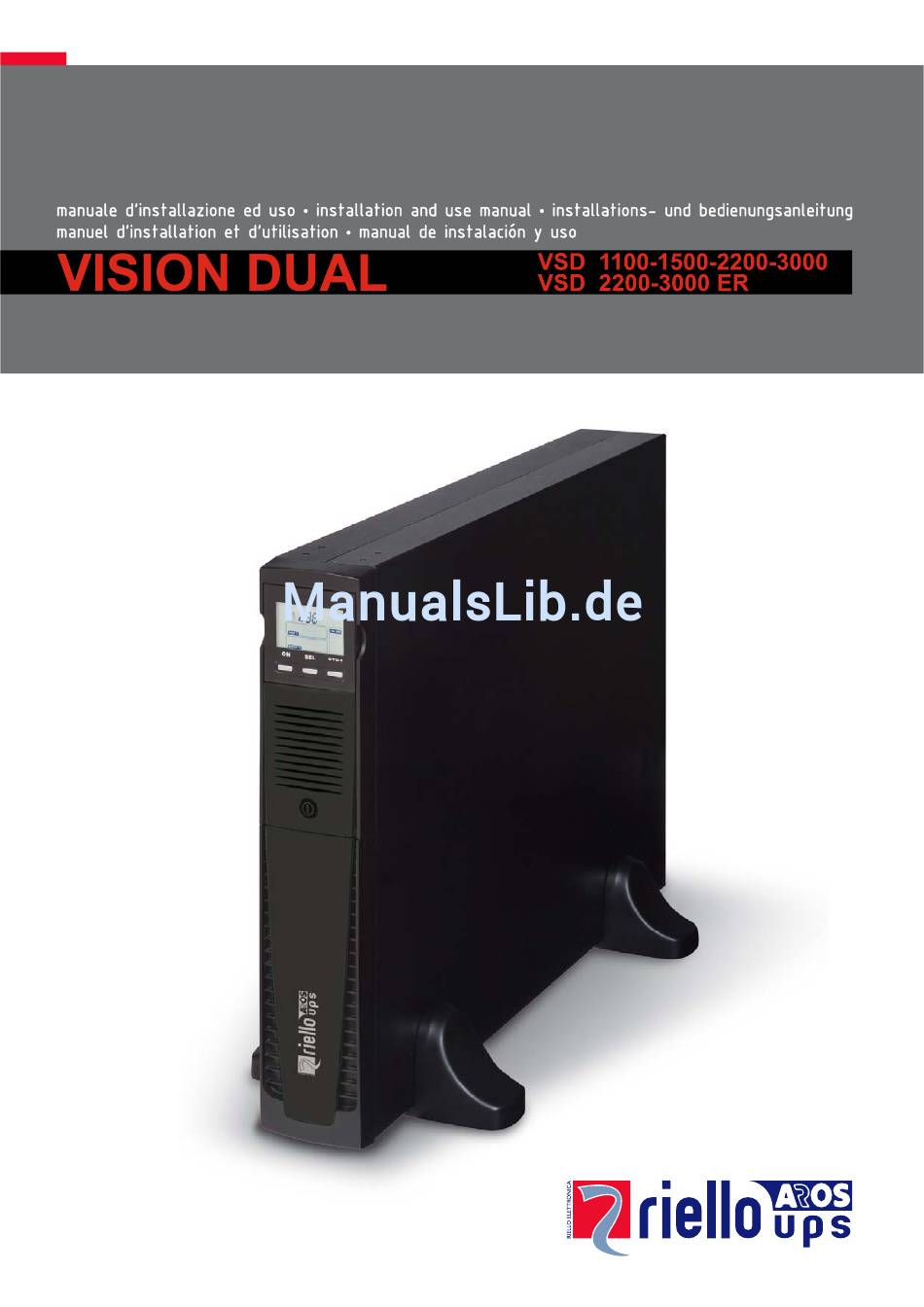

Riello UPS VSD 1500 Installations- Und Bedienungsanleitung

Riello UPS VSD 1500 Installations- Und Bedienungsanleitung

Vision dual

Werbung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Riello UPS VSD 1500

  • Seite 2: Einleitung

    INLEITUNG Herzlichen Glückwunsch für den Kauf eines UPS Vision Dual und willkommen in Riello UPS! Für die Nutzung der von Riello UPS angebotenen Unterstützung, besuchen Sie die Website www.riello-ups.com Das Unternehmen ist ausschließlich auf die Entwicklung und die Fertigung von statischen USV-Einheiten (UPS) spezialisiert.
  • Seite 3: Inhaltsverzeichnis

    NHALTSVERZEICHNIS VORSTELLUNG     NSICHTEN DER   ORDERANSICHT   INTERANSICHT   NSICHT ISPLAY   ATTERY DIESES UBEHÖR IST NICHT UM IEFERUMFANG DER ENTHALTEN   INTERANSICHT INSTALLATION     ORABUNTERSUCHUNG DES NHALTS   NSTALLATIONSUMGEBUNG   NSTALLATION DER ATTERY   INSTELLUNG DER ENNKAPAZITÄT DER ATTERIE  ...
  • Seite 4: Battery -Packs

      USTAUSCH DES ATTERY ACKS PROBLEMBEHEBUNGEN     LARM ODES   AULT   TECHNISCHE DATEN    ...
  • Seite 5: Vorstellung

    VORSTELLUNG Die Serie VISION DUAL ist mit ihren fortschrittlichen Kommunikations- und Anschlussoptionen die ideale Lösung für anspruchsvolle Kunden, die einen hohen Schutz und eine extreme Vielseitigkeit des Versorgungssystems benötigen. VISION DUAL ist der beste Schutz für Netz-Peripheriegeräte, konventionelle Server und Backup-Systeme. Die Serie VISION DUAL bietet eine Palette von USV-Geräten mit Line Interactive Technologie und sinusförmiger Ausgangsspannung.
  • Seite 6: Ansichten Der Usv

    NSICHTEN DER ORDERANSICHT Ausziehbare / drehbare Display-Maske Entfernbare Frontplatte Ablösbare Gitter Anschluss Battery Pack ON/OFF Schalter Rückhalteplatte Battery Pack...
  • Seite 7: Hinteransicht

    INTERANSICHT Modell 1100VA / 1500VA Modell 2200VA / 3000VA RS232 Kommunikationsschnittstelle Anschluss Batterie-Erweiterung (auf Wunsch) USB-Port Ausgangssteckdosen IEC 10A Ausgangssteckdose IEC 16A Netzstecker IEC 16A Steckplatz für Kommunikationskarten Netzstecker IEC 10A Kühlgebläse Schutzschalter Klemmenleiste für Fernsteuerung...
  • Seite 8: Ansicht Display

    NSICHT ISPLAY Taste „SEL“ Anzeige Ladezustand Taste „ON“ Konfigurations-Bereich Taste „STAND-BY“ Wartung erforderlich Ordnungsgemäßer Betrieb Timer Netzbetrieb Bereich der Messanzeigen Batteriebetrieb Stand-by / Alarm Lastversorgung über AVR EnergyShare (Spannungsstabilisator) Anzeige der Batterieautonomie...
  • Seite 9: Die Battery Box ( Dieses Zubehör Ist Nicht Um )

    ATTERY DIESES UBEHÖR IST NICHT UM IEFERUMFANG DER ENTHALTEN Die BATTERY BOX ist ein auf Wunsch erhältliches Zubehör, das eigens für diese USV-Baureihe entwickelt wurde (gleiche Abmessungen und gleiches Design). Die Battery Box enthält Batterien, die die Betriebsdauer der USV-Einheiten bei anhaltenden Stromausfällen vergrößern helfen.
  • Seite 10: Installation

    INSTALLATION ORABUNTERSUCHUNG DES NHALTS Nach der Öffnung der Verpackung , zunächst den Inhalt überprüfen. Die Verpackung muss enthalten: Stützfüße Netzkabel Schuko – IEC 10A 2 Verbindungskabel IEC 10A (IEC 16A nur für Modelle 2200/3000 VA) CD Gebrauchsanweisung + CD Software + USB-Kabel RS232-Kabel Sicherheitshandbuch...
  • Seite 11: Installationsumgebung

    NSTALLATIONSUMGEBUNG Die USV-Einheit und die Battery Box müssen in belüfteten, sauberen und wettergeschützten Räumen installiert werden. Die relative Luftfeuchtigkeit des Raums darf die in der Tabelle Technische Daten aufgeführten Höchstwerte nicht überschreiten. Die Raumtemperatur muss bei laufender USV-Einheit zwischen 0 und 40°C liegen, wobei die Aufstellung an Plätzen mit irekter Sonnenstrahlung oder warmer Luft zu vermeiden ist.
  • Seite 12: Tower -Version

    OWER ERSION In diesem Kapitel werden die vorbereitenden Maßnahmen beschrieben, um USV-Gerät und Batterie Box in der Tower- ersion zu verwenden. ACHTUNG: Zu Ihrer persönlichen Sicherheit und zum Schutz ihres Gerätes ist es erforderlich, sich genauestens an die nachfolgend beschriebenen Anleitungen zu halten. BEVOR DIE FOLGENDEN ARBEITSSCHRITTE DURCHGEFÜHRT WERDEN, ÜBERZEUGEN SIE SICH, DASS DIE USV AUSGESCHALTET UND VOM STROMNETZ UND JEDER ANDEREN LASTQUELLE GETRENNT IST...
  • Seite 13: Tower -Version Mit Batterie -Box

    OWER ERSION MIT ATTERIE BEVOR DIE FOLGENDEN ARBEITSSCHRITTE DURCHGEFÜHRT WERDEN ÜBERZEUGEN SIE SICH DASS: • DIE USV AUSGESCHALTET UND VOM STROMNETZ UND JEDER ANDEREN LASTQUELLE GETRENNT IST • DIE BATTERIE BOX VON DER USV UND VON EVENTUELL WEITEREN BATTERIE BOXEN GETRENNT UND DER BATTERIELEISTUNGSTRENNER GEÖFFNET IST In der Version mit Batterie Box setzt sich jeder Stützfuß...
  • Seite 14: Rack -Version

    ERSION Nachfolgend werden die notwendigen Arbeitsschritte beschrieben, um die USV oder die Batterie Box in eine Rack- ersion umzuwandeln. BEVOR DIE FOLGENDEN ARBEITSSCHRITTE DURCHGEFÜHRT WERDEN ÜBERZEUGEN SIE SICH DASS: • DIE USV AUSGESCHALTET UND VOM STROMNETZ UND JEDER ANDEREN LASTQUELLE GETRENNT IST •...
  • Seite 15: Gebrauch

    GEBRAUCH NSCHLÜSSE UND RSTEINSCHALTUNG 1) Sicherstellen, dass sich in der Anlage vor der USV-Einheit ein Überstrom- und Kurzschlussschutz befindet. Der empfohlene Schutzwert beträgt 10A (für die Ausführungen 1100VA und 1500VA) und 16A (für die Ausführungen 2200VA, 3000VA und die Ausführungen ER) mit einer Eingriffskurve B oder C. 2) Die USV-Einheit mittels des speziellen Netzkabels mit Strom versorgen.
  • Seite 16: Anzeigen Des Displays

    NZEIGEN DES ISPLAYS In diesem Kapitel werden alle Informationen, die auf LCD-Display angezeigt werden können, ausführlich beschrieben. USV-E USTANDSANZEIGEN DER INHEIT ICON ZUSTAND BESCHREIBUNG Leuchtet Zeigt das Vorliegen einer Störung an Blinkend Die USV-Einheit befindet sich in Standby Leuchtet Zeigt einen ordnungsgemäßen Betrieb an Blinkend Die USV-Einheit befindet sich in der Modalität "Batterie austauschen"...
  • Seite 17: Bereich Der Messanzeigen

    EREICH DER ESSANZEIGEN Auf dem Display können nacheinander die wichtigsten Messungen bezüglich der USV-Einheit angezeigt werden. Beim Einschalten der USV-Einheit zeigt das Display den Wert der Netzspannung an. Um zu einer anderen Anzeige zu wechseln, die Taste “SEL“ mehrmals drücken, bis die gewünschte Anzeige erscheint. Im Fall des Vorkommens einer Störung bzw.
  • Seite 18: Konfiguration Der Betriebsart

    ONFIGURATION DER ETRIEBSART Der abgebildete Displaybereich zeigt die aktive Betriebsart an und ermöglicht die Wahl der anderen direkt vom Display aus zu wählenden Betriebsarten. VORGEHENSWEISE: • Für den Zugriff auf den Konfigurationsbereich die Taste „SEL“ mindestens 3 Sekunden gedrückt halten. •...
  • Seite 19: Klemmenleiste Der Fernbedienung

    KLEMMENLEISTE DER FERNBEDIENUNG Die Klemmenleiste der Fernbedienung gestattet die Implementation der Funktion REPO (Remote Emergency Power Off) sowie die Fernbedienung zum Ein- und Ausschalten des USV-Gerätes. Die USV wird von Werk mit den kurzgeschlossenen R.E.P.O Klemmen geliefert. Für eine eventuelle Installation den Kurzschluss aufheben und sich normal an den geschlossenen Kontakt der Sperrvorrichtung anschließen.
  • Seite 20: Software

    OFTWARE Ü BERWACHUNGS TEUERSOFTWARE Die Software PowerShield garantiert eine einfache und leicht verständliche Steuerung der USV mit Anzeige aller wichtigen Informationen, wie Eingangsspannung, angewandte Last und Batterieleistung. Außerdem kann sie automatische Arbeitsschritte, wie z.B. das programmierte Herunterfahren des Betriebssystems, das Versenden von E-Mails, SMS und Netzwerk-Meldungen beim Auftreten besonderer, vom Nutzer ausgewählter reignisse, vornehmen.
  • Seite 21: Usv-Konfiguration

    USV-K ONFIGURATION Die folgende Tabelle zeigt alle dem Benutzer zur Verfügung stehenden Konfigurationen, um die USV-Einheit auf die bestmögliche Weise an die eigenen Bedürfnisse anzupassen. Es ist möglich, diese Bedienungen mithilfe der Software UPSTools vorzunehmen. WERKSSEITIGE FUNKTION BESCHREIBUNG KONFIGURATIONSMÖGLICHKEITEN EINSTELLUNG •...
  • Seite 22: Kommunikations -Ports

    OMMUNIKATIONS ORTS Auf der Rückseite der USV-Einheit (siehe Ansichten der UPS) befinden sich folgende Kommunikations-Ports: • RS232-Anschluss • USB-Anschluss • Erweiterungs-Steckplatz für zusätzliche Kommunikationssteckkarten RS232-A NSCHLUSS RS232-ANSCHLUSS PIN # SIGNAL ANMERKUNGEN Programmierbarer Ausgang *: [Voreingestellt: USV blockiert] (*) Optisch isolierter Kontakt max. +30Vdc / 35mA. Diese Kontakte können über eine entsprechende Software an andere Ereignisse gebunden werden DC-Versorgung (Imax = 20mA)
  • Seite 23 USTAUSCH DES ATTERY ACKS Die USV ist außerdem mit einem speziellen Battery Pack ausgestattet, das einen problemlosen Austausch der noch eißen Batterien (hot swap) in vollkommener Sicherheit gewährleistet, dank des geschützten Anschlusssystems. • WENN DAS BATTERY PACK ABGETRENNT IST, SIND DIE AN DER USV ANGESCHLOSSENEN LASTEN NICHT VOR STROMAUSFALL GESCHÜTZT.
  • Seite 24 Die Rückhalteplatte des Battery Packs entfernen, dabei die in der Abbildung unten dargestellten Bewegungen ausführen. Das Battery Pack nach außen herausziehen, wie in der Abbildung unten dargestellt. Beim Herausziehen und Heben des Batterie Packs vorsichtig sein, da es besonders schwer ist. ACHTUNG: Das neue Battery Pack muss dieselbe Anzahl an Batterien und denselben Batterietyp enthalten (siehe das Etikett auf dem Battery Pack neben dem Verbindungsstecker).
  • Seite 25: Problembehebungen

    PROBLEMBEHEBUNGEN Unregelmäßigkeiten im USV-Betrieb sind sehr häufig keine Anzeichen für eine Betriebsstörung, sondern sind lediglich auf banale Probleme, Pannen oder Unachtsamkeit zurückzuführen. Es wird deshalb empfohlen, die nachstehende Tabelle, in der alle häufigen Probleme sowie ihre Ursachen und Lösungsvorschläge aufgeführt sind, aufmerksam zu lesen. PROBLEM MÖGLICHE URSACHE LÖSUNG...
  • Seite 26: Mögliche Ursache

    PROBLEM MÖGLICHE URSACHE LÖSUNG DER SUMMER ERZEUGT Die Last unter die Schwelle von 100% reduzieren (oder EINEN DAUERTON DIE AN DIE USV-EINHEIT Benutzerschwelle im Fall von Code A54). DAS DISPLAY ZEIGT EINEN ANGELEGTE LAST IST ZU Wird auf dem Display Lock angezeigt: DIESER CODES AN: A54, GROSS Die Last abtrennen und die USV-Einheit erneut einschalten.
  • Seite 27: Alarmcodes

    LARM ODES Unter Verwendung eines hochentwickelten Selbstdiagnosesystems ist die USV-Einheit in der Lage, eventuelle Störungen bzw. Defekte, die sich während des gewöhnlichen Betriebs des Geräts ereignen könnten, zu überprüfen und auf dem Display anzuzeigen. Bei Vorliegen eines Problems meldet die USV-Einheit das Ereignis und zeigt auf dem isplay den Code und den Typ des aktiven Alarms an (FAULT bzw.
  • Seite 28 Aktive Befehle: Zeigt das Vorliegen eines aktiven Fernbedienungsbefehls an. CODE BESCHREIBUNG Fernbedienungsbefehl 1 (Einschalten / Ausschalten) Fernbedienungsbefehl 2 (Lastversorgung nur über das Netz) Fernbedienungsbefehl 3 (Einschalten / Ausschalten) Batterie-Test läuft Den Meldungen des Typs LOCK (Ausfälle) geht gewöhnlich eine Alarmmeldung voraus und sie bewirken wegen Ihrer Schwere das Abschalten des Inverters und die Versorgung der Last über die Bypassleitung (dieser Vorgang ist bei Ausfällen wegen starker und andauernder Überlasten und Ausfall wegen Kurzschluss ausgeschlossen).
  • Seite 29: Technische Daten

    TECHNISCHE DATEN VSD 2200 / VSD 3000 / USV-MODELLE VSD 1100 VSD 1500 VSD 2200 ER VSD 3000 ER EINGANG Nennspannung [Vac] 220 - 230 - 240 Maximale Betriebsspannung [Vac] Nennfrequenz [Hz] 50 - 60 Nennstrom (1) 10.6 / 12.1 14.2 / 15.8...
  • Seite 30 BATTERIE BOX MODELLE JSDH072-NPA- JSDH072-NPM- Nennspannung der Batterie [Vdc] 72Vdc Abmessungen L x B x H [mm] 87 x 625 x 450 Gewicht [Kg] Das Symbol „-“ steht für einen alphanumerischen Code für internen Gebrauch Ist die USV an eine Batterie Box angeschlossen, wird ein Derating der aktiven Höchstleistung von PF 0,9 auf PF 0,8 durchgeführt...
