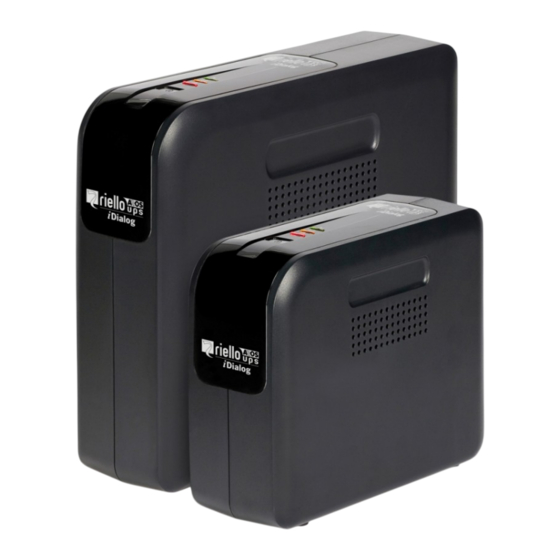

Riello UPS iDIALOG Betriebshandbuch

Verpackungsinhalt
 USV
 2 Speisekabel IEC 10 A
 Bedienungsanleitung
 Garantieschein
Wir danken Ihnen, dass sie unser Produkt gewählt haben!
Aufstellung
WICHTIGE SICHERHEITSHINWEISE
Für die Installation und das Aufstellen der USV folgende Anweisungen befolgen:
 Die USV muss auf einer waagerechten Fläche aufgestellt werden.
Nach vorheriger AUFMERKSAMER UND SORGFÄLTIGER LEKTÜRE DER VORLIEGENDEN
 Die USV darf nicht direkter Sonneneinstrahlung ausgesetzt werden.
BEDIENUNGSANLEITUNG kann dieses Gerät durch jede Person installiert werden.
 Sicherstellen, dass die Raumtemperatur zwischen 0°C und 40°C liegt. Für einen optimalen
Diese Bedienungsanleitung enthält detaillierte Anweisungen zur Bedienung und Installation der USV.
Betrieb sollte die maximale Raumtemperatur 25°C betragen.
Für Informationen zur Bedienung, und um mit Ihrem Gerät die besten Leistungen zu erzielen, muss
 Die Raum-Luftfeuchtigkeit muss unter 90% liegen.
diese Bedienungsanleitung sorgfältig in der Nähe der USV aufbewahrt und VOR ARBEITEN AN
 Staubige Räume vermeiden.
DER USV ZU RATE GEZOGEN WERDEN.
 Um eine ausreichende Lüftung sicherzustellen, muss die USV in einem Abstand von mindestens
5 cm von den umliegenden Wänden aufgestellt werden.
© Vorbehaltlich der Genehmigung durch die Herstellerfirma, ist die Wiedergabe jedweden Teils, auch
 Sicherstellen, dass weder die USV noch andere schwere Gegenstände das Speisekabel
auszugsweise, der vorliegenden Bedienungsanleitung verboten. Für Verbesserungen behält sich der
quetschen.
Hersteller das Recht vor, das beschriebene Produkt jederzeit und ohne Vorankündigung abzuändern.
 Das Kabel, mit dem die Lasten an die USV angeschlossen werden, darf nicht länger als 10
Meter sein.
Achtung:
Die folgenden Anleitungen sorgfältig lesen und diese Bedienungsanleitung zum schnellen
Lagerung
Nachschlagen aufbewahren.
Ist eine längere Lagerung vorgesehen, muss die USV vollständig aufgeladen werden. Um einen guten
Der Netzanschluss der USV muss an einen Anschluss mit Erdung angeschlossen werden.
Batterie-Zustand zu erhalten, muss alle 6 Monate ein vollständiger Entlade-/ Ladezyklus
Auch bei ausgeschalteter USV gibt es im Gerät potentiell gefährliche Spannungen. Alle
vorgenommen werden.
Reparaturarbeiten dürfen ausschließlich von autorisiertem Personal ausgeführt werden.
Auch wenn die USV nicht am Netz angeschlossen ist, können die Ausgänge unter Spannung stehen.
FUNKTION
Bei einem Netzausfall (USV-Batteriebetrieb) das Speisekabel nicht trennen, um die Erdung der
angeschlossenen Abnehmer sicherzustellen.
Anschluss an das Netz und Laden der Batterien
Vermeiden, dass Flüssigkeiten bzw. Fremdkörper in die USV gelangen.
Prüfen, dass die der USV vorgeschaltete Anlage gegen Überstrom geschützt ist. Der empfohlene
Da das Speisekabel als Trennvorrichtung angesehen wird, muss der USV-Anschluss bzw. die
Schutzwert beträgt 10A.
Rückseite der USV zugänglich und leicht trennbar sein.
 Verbinden Sie das USV über das Versorgungskabel Ihres Computers, das Sie in die
Bei Gefahr bzw. beim Trennen der USV von den Energiequellen, Stromnetz und Batterien, das
Eingangsbuchse des IEC-Eingangs stecken, mit dem Stromnetz (5).
Speisekabel vom Netzstecker oder an der Rückseite der USV trennen und die USV mit dem Schalter
 Die USV lädt die Batterien jedes Mal, wenn sie an das Stromnetz angeschlossen wird (auch
STAND-BY/ON (1) abschalten.
wenn die USV ausgeschaltet ist). Die USV für 6 – 8 Stunden laden, bevor Lasten angeschlossen
Stromschlaggefahr. Auch nachdem das Gerät vom Netz getrennt worden ist, stehen Bauteile in der
werden.
USV unter Spannung, weil sie an die Batterien angeschlossen sind, und sind daher gefährlich. Vor
allen Reparatur- und Wartungsarbeiten die Batterien trennen und prüfen, dass keine Spannung anliegt.
Anschließen der Lasten
Die USV erzeugt einen Fehlerstrom. Sicherstellen, dass die Summe der Fehlerströme der USV und der
Nach dem Aufladen des UPS können die verschiedenen Lasten (wie z.B. Computer, Monitor, etc. ...)
an ihr angeschlossenen Lasten in Richtung Erde kleiner als der Grenzwert von 3,5mA ist. unter Beachtung der nachstehenden Hinweise an die Ausgangssteckdosen angeschlossen werden
Ausgewechselte Batterien sind SONDERMÜLL und müssen entsprechend entsorgt werden.
(Benutzen Sie die mitgelieferten Kabel):
Batterien nicht ins Feuer werfen.
 Backup-Steckdosen(7): Diese Steckdosen sind nur bei eingeschaltetem UPS spannungsversorgt.
Nicht versuchen die Batterie zu öffnen: Es sind wartungsfreie Batterien. Außerdem ist das Elektrolyt
Bei Netzausfällen werden die Backup-Steckdosen batteriegespeist.
gefährlich für Haut und Augen und kann giftig sein.
Hinweis: Es wird empfohlen, keine Laserdrucker bzw. Laserdruckvorrichtungen
Die Batterien können Stromschläge verursachen und haben einen hohen Kurzschlussstrom. Beim
Backup-Steckdosen
Umgang mit Batterien die nachstehenden Vorsichts- und Schutzmaßnahmen treffen:
anzuschließen. Derartige Geräte haben im Vergleich zur Ruhestellung normalerweise einen
- Keine Uhren, Ringe, Ketten oder andere Metallmaterialien tragen.
höheren Energieverbrauch. Bei solchen Konfigurationen kann es zu einer Überlast des UPS und
- Nur Werkzeuge mit isoliertem Griff benutzen.
dementsprechend zum Ausfall aller angeschlossenen Geräte kommen.
Die USV entsprechend der in der Bedienungsanleitung vorgesehenen Spezifikationen und Anleitungen
 Surge Steckdosen (8): Zusätzliche Filtersteckdosen, die Überspannung und Netzstörungen
verwenden.
senken; sie bieten keinen Schutz gegen die Folgen von Netzausfall oder kurze
Versorgungsunterbrechungen. Sie können zur Versorgung von nicht grundlegenden
Vorrichtungen wie z.B. Drucker, Scanner, usw. verwendet werden. Derartige Steckdosen eignen
UMWELTSCHUTZ
sich zum Anschluss kleiner Laserdruckgeräte.
Bei der Entwicklung seiner Produkte stellt das Unternehmen umfangreiche Ressourcen zur Hinweis: Die Steckdosen sehen auch spannungsversorgt, wenn das UPS auf Standby steht.
Umweltanalyse bereit.
Einschalten/ Ausschalten
Alle unsere Produkte folgen den Zielen, die in der Umweltverwaltungspolitik in Übereinstimmung mit
den geltenden Vorschriften festgelegt sind. Zum Einschalten der USV und zur Stromversorgung der Lasten den Hauptschalter STAND-BY/ON
drücken.
In diesem Produkt sind keine gefährlichen Substanzen wie CFC, HCFC oder Asbest enthalten.
Zum Ausschalten der USV und zum Trennen der Stromversorgung der Lasten erneut den
Bei der Wahl der Verpackung wurde vornehmlich ein recyclebares Material gewählt.
Hauptschalter drücken.
Für eine richtige Entsorgung, sind Sie gebeten, die Materialart der Verpackung an Hand der
untenstehenden Tabelle zu ermitteln und auszusortieren. Entsorgen Sie jedes Material gemäß den Batteriestart (Kaltstart)
geltenden Vorschriften des Landes, in dem das Produkt genutzt wird.
Wird der Hautschalter bei ausgeschalteter USV bei einem Stromausfall gedrückt, wird sie in
Batteriebetrieb eingeschaltet.
Beschreibung MATERIAL
Achtung: Bei einem Batteriestart ist die Ausgangsfrequenz auf 50Hz eingestellt.
Schachtel Karton
Eckenschutz Geschäumtes Polysterol
USB-Anschluss
Schützhüllen und Zubehörhüllen Polyethylen
Die USV kann mit einem USB-Verbindungskabel für die Überwachung und das Runterfahren des
Betriebssystems an einen Computer angeschlossen werden. Die entsprechende Steuersoftware und die
Entsorgung des Produktes
zugehörige Bedienungsanleitung stehen auf der Internetseite www.riello-ups.com zum Download zur
Das USV enthält in seinem Innern Platinen und Batterien, die als Giftmüll und gefährlich eingestuft
Verfügung.
werden. Am Gebrauchsende des Produktes ist es nach den örtlichen Rechtsvorgaben zu behandeln.
Die sachgerechte Entsorgung trägt zur Achtung der Umweltwelt und zur Gesundheit der Menschen
bei. Serielle Schnittstelle RS232 (nur für die Ausführungen 1200-1600VA)
Die serielle Schnittstelle RS232 ermöglicht über ein serielles pin-to-pin Kabel mit einer Maximallänge
von 3 Metern die Verbindung des USVs an einen PC (Schnittstelle COM), um die gleichen
BESCHREIBUNG DER USV
Überwachungsfunktionen und den shutdown des Ports USB vorzunehmen.
Ansichten der Vorder- und Rückseite
1. Hauptschalter STAND-BY/ON
2. /LED GRÜN: USV eingeschaltet mit Netzbetrieb
3. /LED GELB: USV in Batteriebetrieb
4. /LED ROT: Unterschiedliche Anzeigen (siehe Tabelle "Alarme und Anzeigen")
5. Eingangsstecker Datenbus IEC
6. Eingangs-Sicherung
7. IEC Backup-Steckdosen
8. Steckdosen mit Überspannungsschutz (für Größenordnungen 1200 VA und 1600 VA)
9. USB-Anschluss
10. Serielle Schnittstelle RS232 (nur für Größenordnungen 1200 VA und 1600 VA)
INSTALLATION
Öffnen der Verpackung und Kontrolle des Inhalts
Die USV aus der Verpackung nehmen und auf sichtbare Transportschäden überprüfen. Werden
Schäden festgestellt, die USV wieder einpacken und bei der Verkaufsstelle zurückgeben.
ALARME UND ANZEIGEN
Schalter-
Grün led
Beschreibung Position
(1)
Stand-by STAND-BY
Dauernd
Netzbetrieb ON
eingeschaltet
Batteriebetrieb ON
Voralarm
ON
Entladungsende
Überlast ON
Dauernd
Batterie defekt ON
eingeschaltet
Alarm oder
Schutzabschaltung
ON
(nicht durch
Überlast)
FEHLERSUCHE UND BEHEBUNG
MÖGLICHE
PROBLEM
URSACHE
Die USV ist
ausgeschaltet
Die USV schaltet sich
Der Sicherung am USV-
nicht ein
Eingang ist ausgelöst
worden.
Der Sicherung am USV-
Eingang ist ausgelöst
Die USV arbeitet in worden.
Batteriebetrieb, obwohl
Die Steckdose, an die
das Stromnetz zur
die USV angeschlossen
Verfügung steht.
ist, liefert keine
Stromversorgung zum
Gerät.
an die
Die USV-Batterie ist
(7) gemeinsam mit anderen Peripheriegeräten des Computers
nicht ausreichend
Bei einer Störung am geladen, da sie nach
Stromnetz arbeitet die einem Netzausfall nicht
USV nicht solange wie ausreichend Zeit hatte
vorgesehen. sich aufzuladen.
Die Batterie muss
gewechselt werden.
Das rote LED (4) blinkt. Das USV ist überladen.
Das rote LED (4) bleibt
konstant rot und es Die USV hat eine
ertönt das Störung erfasst.
Akustiksignal.
Die Anzeige
Batteriestörung schaltet Batterie defekt.
sich ein.
Die Software sendet ein
Kommunikationssignal,
Die USV kommuniziert
das nicht ankommt.
nicht mit dem PC.
Die Software ist nicht
installiert.
TECHNISCHE DATEN
MODELL
Spannung
EINGANG
Frequenz
Spannung (bei
Batteriebetrieb)
Frequenz (bei
Batteriebetrieb)
AUSGANG
Auslösezeit
Nennleistung VA
Nennleistung W
SURGE
Max. Strom
STECKDOSEN
SCHUTZ UND Schutz gegen Überlast
und Kurzschluss
FILTER
Typ
BATTERIE Typische Ladedauer
Sicherungen
UMGEBUNGSBEDIN
Arbeitsbedingungen
GUNGEN
Geräuschentwicklung
VERSCHIEDENES
Erd-Verluststrom
Funktion Led
Gelb led Rot led
Andere Anzeigen
Blinkt
Akustisches Signal langsam
Blinkt
aussetzend
Aussetzendes akustisches
Blinkt
Signal
Aussetzendes akustisches
Blinkt
Signal
Aussetzend akustisches
Dauernd
Signal
eingeschaltet
(10 Sekunden)
Dauernd Anhaltendes akustisches
eingeschaltet Signal
VERFAHREN
Prüfen, ob der Schalter STAND-BY/ON auf Position
ON gestellt ist.
Alle unwichtigen Geräte von der USV trennen.
Die Sicherung (6) rücksetzen. Dazu die Taste solange
drücken, bis sie einrastet. Die USV einschalten und
die Geräte nach und nach einzeln wieder anschließen
Wird die Sicherung erneut ausgelöst, ist
wahrscheinlich eines der angeschlossenen Geräte die
Ursache für die Überlast.
Alle unwichtigen Geräte von der USV trennen. Die
Sicherung (6) rücksetzen. Dazu die Taste solange
drücken, bis sie einrastet.
Die USV an eine andere Steckdose anschließen oder
das Stromnetz von einem Fachelektriker überprüfen
lassen.
Abwarten, dass sich die Batterie entlädt. Die Batterie
wird jedes Mal geladen, wenn die USV an eine
Steckdose angeschlossen wird. Allgemein werden 8
Stunden für ein vollständiges Aufladen der Batterie
benötigt. Die Betriebsdauer der USV ist
eingeschränkt, solange die Batterie nicht vollständig
geladen ist.
Batterien zu ersetzen. Bitte Kundendienst kontakt
nehmen.
Trennen Sie die nicht wichtigen Geräte von den
Backup-Buchsen ab, wie beispielsweise Drucker, und
verbinden Sie sie an eine getrennte
Stromversorgungssteckdose.
Die Geräte von der USV trennen. Die USV
ausschalten und die Stromversorgung trennen. Die
Stromversorgung wieder herstellen und die USV
wieder einschalten. Tritt die Anzeige erneut auf,
wenden Sie sich bitte an Ihren Kundendienst.
Die Batterie wechseln.
Überprüfen Sie, dass das USB- oder das serielle
Kabel (für Modelle mit serieller Schnittstelle) mit
dem USV und mit dem PC verbunden ist und dass in
der Software zur Verbindungsherstellung der richtige
Port eingestellt ist.
Die für das Betriebssystem Ihres Computers
spezifische Software installieren.
400VA 600VA 800VA 1200VA 1600VA
230Vac
50 oder 60Hz +/-5% (mit Selbsterlernung)
230Vac +/-10% (Pseudo-sinusförmige Welle)
50 oder 60Hz +/-1Hz (mit Selbsterlernung)
Typisch 2 – 6 mSek
400 600 800 1200 1600
240 360 480 720 960
- - - 10A 10A
Bei Netzbetrieb: Sicherung am Eingang gegen Überlast.
Bei Netzbetrieb: Automatisches Abschalten nach 5 Minuten
mit Last von >110%. Sofortiges Abschalten bei Last von
>120% oder Kurzschluss.
Bei Batteriebetrieb: Automatisches Abschalten nach 5
Sekunden bei Überlast von >110%. Sofortiges Abschalten bei
Überlast von >120% oder Kurzschluss.
Wartungsfreie Bleibatterie
6-8 Std.
Schutz gegen Tiefenentladung und Anzeige Batteriewechsel.
Max. Höhe 1000m, 0-90% Feuchtigkeit ohne
Kondenswasser, 0-40°C
<40dB (im Abstand von 1 m von der Quelle)
<1mA
