Wasser - System

Das Wasser muß unter Druck (2 - 8 bar Vordruck) dem Hochdruckreiniger zugeführt
werden. Ein Schwimmerventil regelt den Wasserzulauf. Anschließend wird das Was-
ser von der Hochdruckpumpe aus dem Schwimmerkasten gesaugt und unter dem
eingestellten Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheits-
strahlrohr wird der Hochdruckstrahl gebildet.
Reinigungs- und Pflegemittelsystem
Die Hochdruckpumpe kann gleichzeitig ein Reini-
gungs- /Pflegemittel ansaugen und dem Hochdruck-
stahl beimischen. Das Zusatzmittel wird dabei durch
die Pumpe gesaugt und mit dem eingestellten Druck
aufgebracht.

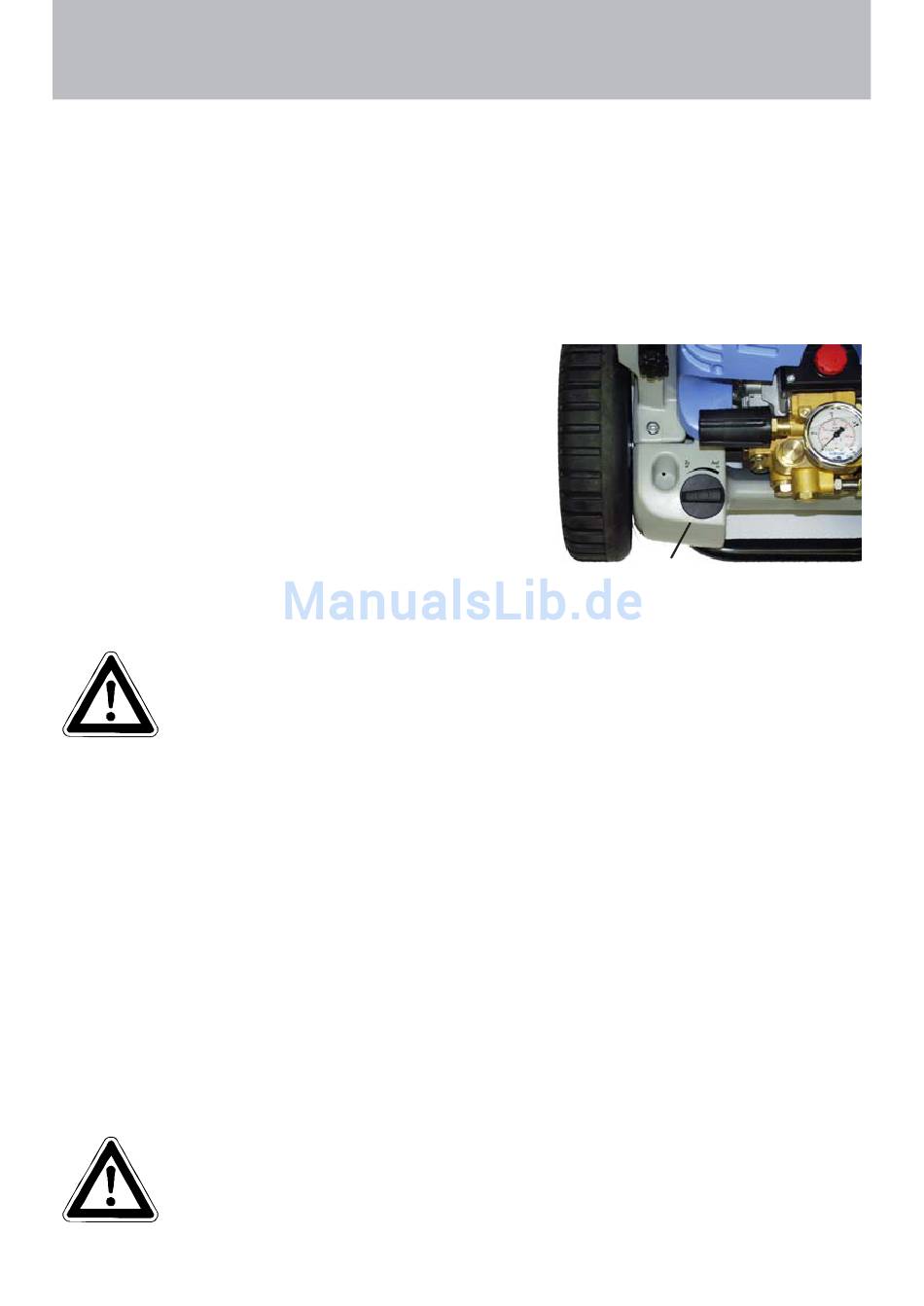

Stecken Sie den Reinigungsmittelschlauch in Ihren
Vorratsbehälter und öffnen Sie anschließend das
Reinigungsmittelventil (6).
Das Reinigungsmittel tritt zusammen mit dem Was-
ser an der Hochdruckdüse aus.
Öffnen Sie das Dosierventil nur, wenn das Chemiesieb in einer Flüs-
sigkeit steckt. Angesaugte Luft für zur Zerstörung der Pumpen-
dichtungen !!!
Die Umwelt-, Abfall- und Gewässerschutz- Vorschriften sind vom
Anwender zu beachten!
Strahlrohr mit Spritzpistole
Die Spritzpistole ermöglicht den Betrieb der Maschine nur bei betätigtem Sicherheits-
schalthebel.
Durch Betätigen des Hebels wird die Spritzpistole geöffnet. Die Flüssigkeit wird dann
zur Düse gefördert. Der Spritzdruck baut sich auf und erreicht schnell den gewählten
Arbeitsdruck. Durch Loslassen des Schalthebels wird die Pistole geschlossen und
weiterer Austritt von Flüssigkeit aus dem Strahlrohr verhindert und das Manometer
muß 0 Bar anzeigen.
Der Druckstoß beim Schließen der Pistole öffnet das Druckregelventil Sicherheitsven-
til. Die Pumpe bleibt eingeschaltet und fördert drucklos im Kreislauf. Durch Öffnen der
Pistole schließt das Druckregelventil-Sicherheitsventil und die Pumpe fördert wieder
mit dem gewählten Arbeitsdruck zum Strahlrohr.
Die Spritzpistole ist eine Sicherheitseinrichtung. Reparatu-
ren dürfen nur von Sachkundigen vorgenommen werden.
Bei Ersatzbedarf sind nur vom Hersteller zugelassene Bau-
teile zu verwenden.
