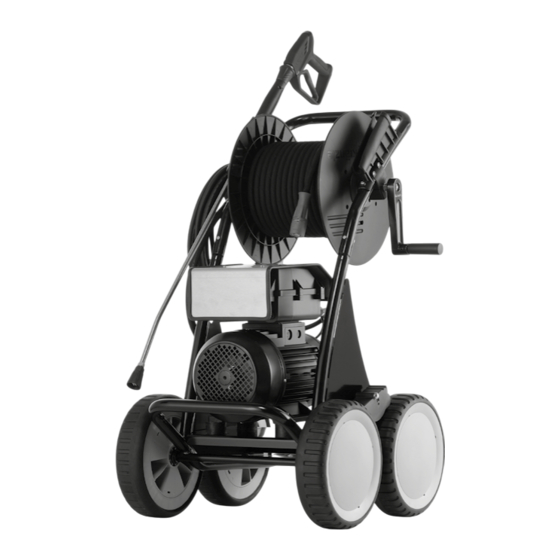

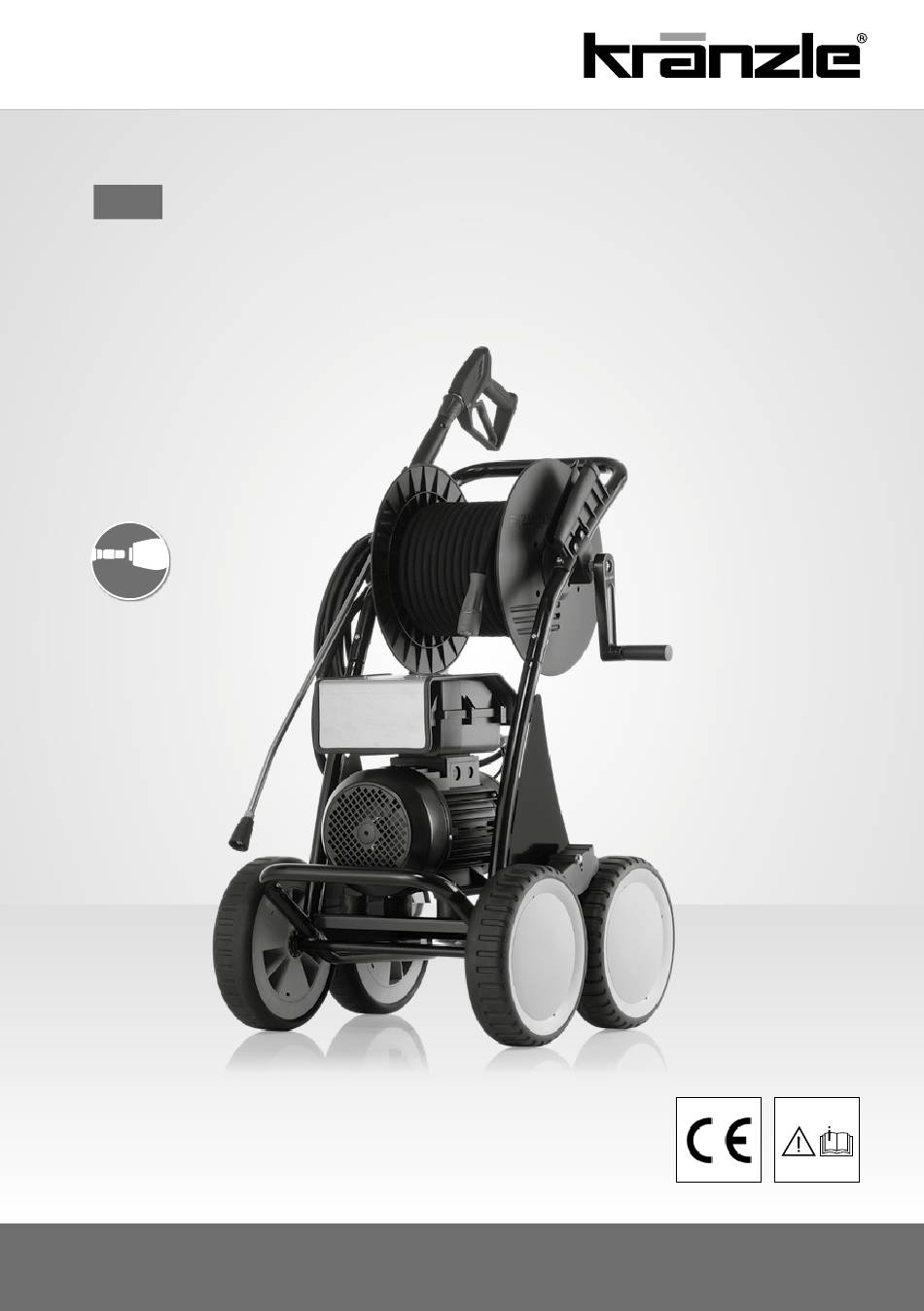

- Seite 1 Original-Betriebsanleitung Hochdruckreiniger LX-RP 1000 TST LX-RP 1200 TST LX-RP 1400 TST LX-RP 1600 TST www.kraenzle.com...
- Seite 2 Original-Betriebsanleitung Hochdruckreiniger LX-RP 1000 TST LX-RP 1200 TST LX-RP 1400 TST LX-RP 1600 TST Betriebsanleitung! Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Technische Daten finden Sie in der Ersatzteilliste. Die Ersatzteilliste ist Bestandteil der Betriebsanleitung. Bewahren Sie beide Hefte für einen späteren Gebrauch oder Nachbesitzer auf.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Verwendete Bildzeichen Sehr verehrter Kunde, In der Betriebsanleitung verwendete Bildzeichen Bei Nichtbeachtung dieses Hinweises kann es zu wir möchten Sie zu Ihrem neuen Hochdruckreiniger herzlich beglückwünschen Umweltschäden führen. und uns für den Kauf bedanken! Hinweis zur Benutzung des Hochdruckreinigers. Sie haben sich für ein absolutes Qualitätsprodukt entschieden! Kann bei Nichteinhaltung zu übermäßigem Verschleiß... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise / Das ist verboten! Der Anwender muss notwendige Schutzkleidung, z.B. wasserdichte Anzüge, Der Austausch des Netzanschlusskabels darf nur durch ein Original-Netzanschluss- Gummistiefel, Schutzbrille, Gehörschutz, Kopfbedeckung, usw. tragen. Es ist kabel von Kränzle erfolgen und muss von einer Elektrofachkraft durchgeführt verboten, den Hochdruckreiniger im Beisein von Personen ohne ausreichende werden. - Seite 5 Sicherheitshinweise / Das ist verboten! Sicherheitshinweise / Das ist verboten! Netzanschlusskabel nur in einwandfreiem Zustand Den Hochdruckreiniger nicht absprühen! verwenden! Netzanschlusskabel nicht beschädigen Den Hochdruckreiniger nicht dem Sprühnebel (zerren, quetschen, überfahren, ...) oder unsach- des Hochdruckstrahls aussetzen! gemäß reparieren! Den Hochdruckstrahl nicht auf Steckdosen Hochdruckschlauch nicht knicken und nicht mit oder andere elektrische Einrichtungen richten! Schlingen ziehen! Hochdruckschlauch nicht über...
-
Seite 6: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Aufbau: Das haben Sie gekauft: Der LX-RP 1000 TST/LX-RP 1200 TST/ LX-RP 1400 TST/ LX-RP 1600 TST ist ein fahrbarer Hochdruckreiniger mit einem ausgereiften Ordnungssystem. Der Aufbau ist aus dem Schema zu ersehen. 1. Kränzle-Hochdruckreiniger 1. Fahrgriff LX-RP 1000 TST LX-RP 1200 TST 2. -
Seite 7: Allgemeine Vorschriften
Allgemeine Vorschriften Allgemeine Vorschriften Bestimmungsgemäße Verwendung Ölwechsel Dieser Hochdruckreiniger ist ausschließlich für die Reinigung mit Hochdruckstrahl ohne Reinigungsmittel oder für die Reinigung mit Niederdruckstrahl mit Reinigungs- Der erste Ölwechsel muss nach mittel (z.B. mit Schauminjektor oder Waschbürste) zu verwenden. ca. 50 Betriebsstunden erfolgen. Weitere Ölwechsel sind jährlich oder nach 250 Die Umwelt-, Abfall- und Gewässerschutzvorschriften sind Betriebsstunden erforderlich. -
Seite 8: Funktionshinweise
Funktionshinweise Funktionshinweise Was Sie unbedingt beachten müssen: Problem Wassermangel Problem Strommangel Wassermangel kommt häufiger vor als man Sind in Ihrer Leitungsumgebung gleichzeitig denkt. Je leistungsstärker ein Hochdruckrei- zu viele Stromabnehmer am Netz, kann die niger ist, umso größer ist die Gefahr, dass zu zur Verfügung stehende Spannung sowie wenig Wasser zur Verfügung steht. -
Seite 9: Druckregelventil-Sicherheitsventil
Funktionshinweise Funktionshinweise Wasser- und Reinigungssystem Druckregelventil-Sicherheitsventil Das Wasser muss unter Druck der Hochdruckpumpe zugeführt oder direkt aus einem Das Druckregelventil-Sicherheitsventil schützt den Hochdruckreiniger vor un- drucklosen Behälter angesaugt werden. Das Wasser wird dann von der Hochdruck- zulässig hohem Überdruck und ist so gebaut, dass es nicht über den zulässigen pumpe unter Druck dem Sicherheits-Strahlrohr zugeführt. -
Seite 10: Sicherheitsabschaltung
Funktionshinweise Notizen Sicherheitsabschaltung Wird der Hochdruckreiniger versehentlich nach Gebrauch nicht ausgeschaltet oder die Sicherheits-Abschaltpistole wird 20 Minuten lang nicht betätigt, so geht der Hochdruckreiniger automatisch durch Deaktivieren in den Sicherheitszustand über. Durch erneutes Betätigen des Hauptschalters wird der Hochdruckreiniger wieder aktiviert. Hochdruckschlauch und Spritzeinrichtung Der zur Ausstattung der LX-RP-Serie gehörende Hochdruckschlauch und die Spritzein- richtung bestehen aus hochwertigen Materialien und sind auf die Betriebsbeding-... -
Seite 11: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Montieren Sie den Wassereingangs- Lösen Sie die Fixierung der Schlauch-- filter (optional erhältlich) am Wasser- trommel. Wickeln Sie den Hochdruck- schlauch danach vollständig ab und eingang. rollen Sie ihn gerade und schlingenfrei aus. Der Hochdruckschlauch kann auf manchen Böden Abriebspuren hinter- lassen. - Seite 12 Inbetriebnahme Inbetriebnahme Bei Verwendung eines Wasserein- 11. Stromanschluss herstellen gangssiebs, dieses vor jeder Inbetrieb- (siehe technische Daten). nahme auf Sauberkeit überprüfen. Filterbecher per Hand abschrauben, Die Steckdose muss netzseitig mit das Sieb herausnehmen und mit den mindestens 20 A träge (Typ C, K) restlichen Teilen unter klarem Wasser abgesichert sein.
-
Seite 13: Direktansaugung
Direktansaugung Außerbetriebnahme Hochdruckreiniger ausschalten Direkte Wasserentnahme Der Hochdruckreiniger bietet aufgrund der Saugleistung der Hochdruckpumpe 2. Wasserzufuhr sperren (bis zu 2,5 m Ansaughöhe, max. Schlauchlänge 3 m) die Möglichkeit, Wasser Sicherheits-Abschaltpistole kurz öffnen, bis der Druck abgebaut ist auch aus separaten Behältnissen oder Teichen zum Reinigen anzusaugen. 4. -
Seite 14: Kleine Reparaturen Selbstgemacht
Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht Problem Problem Aus der Düse kommt kein Wasser und der Hochdruckreiniger läuft. Aus der Düse kommt ein unregelmäßiger Strahl. Das Edelstahlmanometer zeigt vollen Druck an. Das Edelstahlmanometer zeigt wenig Druck an. Ursache Ursache Höchstwahrscheinlich ist die Düse verstopft. Möglicherweise sind die Ventile verschmutzt oder verklebt. -
Seite 15: Mögliche Ursache
Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht Problem Problem Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Hochdruckreiniger ständig ein und aus. Hochdruckreiniger ständig ein und aus. Das Edelstahlmanometer zeigt weiterhin vollen Druck an. Das Edelstahlmanometer zeigt weiterhin vollen Druck an. -
Seite 16: Kränzle Zubehör
Kränzle Zubehör Kränzle Zubehör Rotierende Waschbürste Edelstahlrohr 1000 mm Bürstenkopf ∅ 180 mm Schauminjektor Düsengröße 3,2 mm 1 Liter, mit Behälter Mit Verdrehsicherung Dosierung in 5 Stufen Mit Stecknippel Mit Stecknippel Art.-Nr.: 410507 Art.-Nr.: 135303 Unterbodenlanze Edelstahlrohr 1000 mm Spritzschutz Düsengröße 4007 L: 280 mm x B: 190 mm Mit Verdrehsicherung... -
Seite 17: Eu-Konformitätserklärung
LX-RP 1600 TST Mängel, die auf langen und häufi gen Gebrauch des Produktes zurückzuführen Nenndurchfluss: LX-RP 1000 TST: 960 l/h sind und damit für Alter und Nutzungsintensität des Hochdruckreinigers typisch LX-RP 1200 TST: 1140 l/h sind, gehen auf Verschleiß der entsprechenden Produktkomponenten zurück und LX-RP 1400 TST: 1320 l/h stellen damit keinen Mangel des Produkts dar. -
Seite 18: Prüfberichte
Prüfberichte Prüfberichte Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäss den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nach- gemäss den Richtlinien für Flüssigkeitsstrahler. - Seite 19 Josef Kränzle GmbH & Co. KG Rudolf-Diesel-Straße 20 89257 Illertissen (Germany) vertrieb @ kraenzle.com Made Germany www.kraenzle.com...
