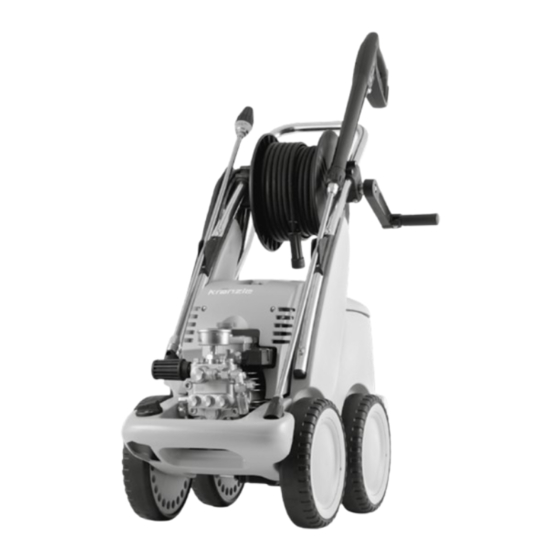

Kranzle quadro 899 TST Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für quadro 899 TST:
- Originalbetriebsanleitung (22 Seiten) ,
- Betriebsanleitung (48 Seiten) ,
- Originalbetriebsanleitung (48 Seiten)
Verwandte Anleitungen für Kranzle quadro 899 TST
Inhaltszusammenfassung für Kranzle quadro 899 TST

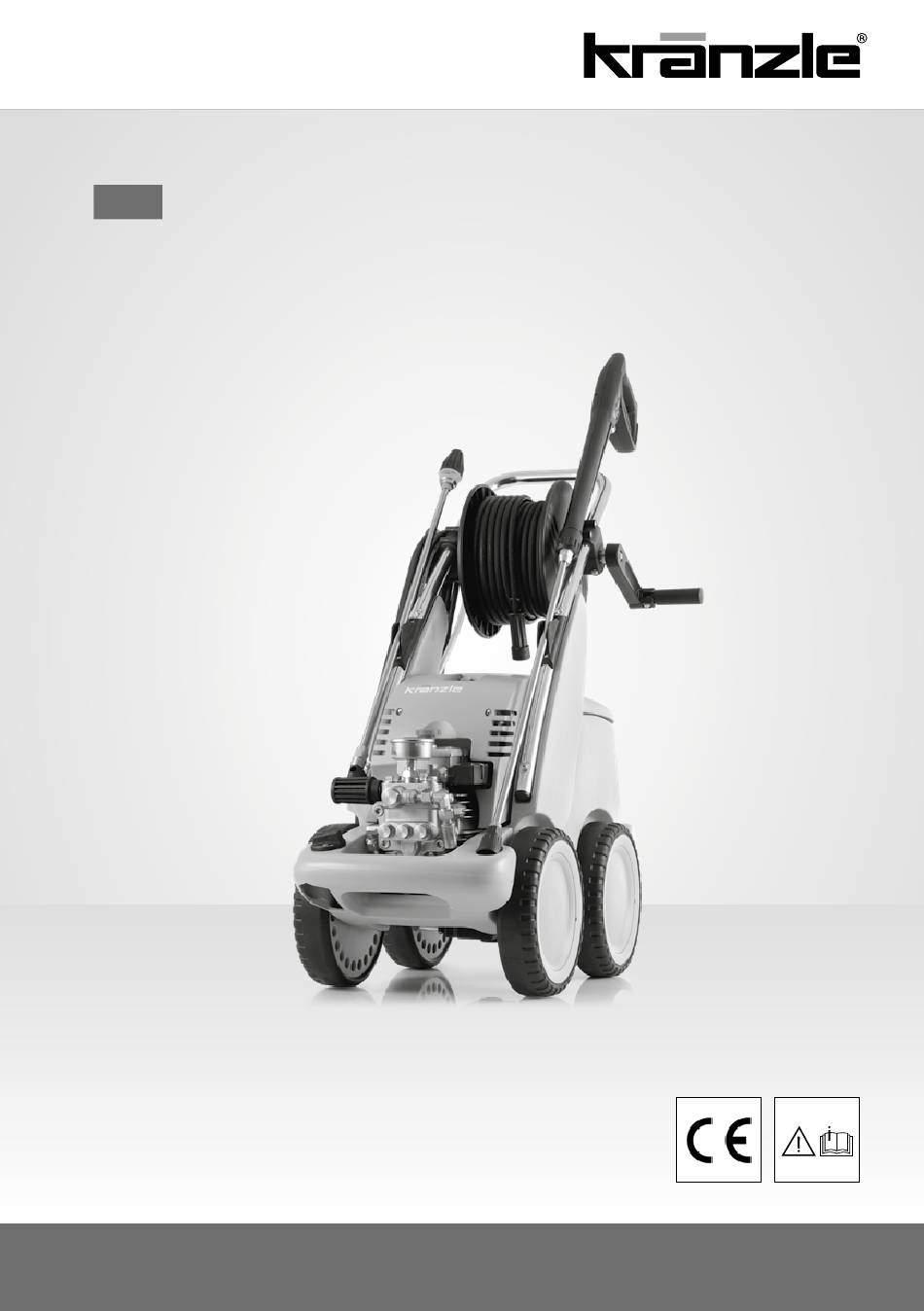

- Seite 1 Original-Betriebsanleitung Hochdruckreiniger quadro 599 TST quadro 799 TST quadro 899 TST www.kraenzle.com...
- Seite 2 Original-Betriebsanleitung Hochdruckreiniger quadro 599 TST quadro 799 TST quadro 899 TST Betriebsanleitung! Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Technische Daten finden Sie in der Ersatzteilliste. Die Ersatzteilliste ist Bestandteil der Betriebsanleitung. Bewahren Sie beide Hefte für einen späteren Gebrauch oder Nachbesitzer auf.
- Seite 3 Inhaltsverzeichnis Verwendete Bildzeichen Sehr verehrter Kunde, In der Betriebsanleitung verwendete Bildzeichen Bei Nichtbeachtung dieses Hinweises kann es zu wir möchten Sie zu Ihrem neuen Hochdruckreiniger herzlich beglückwünschen Umweltschäden führen. und uns für den Kauf bedanken! Hinweis zur Benutzung des Hochdruckreinigers. Sie haben sich für ein absolutes Qualitätsprodukt entschieden! Kann bei Nichteinhaltung zu übermäßigem Verschleiß...
- Seite 4 Sicherheitshinweise Sicherheitshinweise / Das ist verboten! Der Anwender muss notwendige Schutzkleidung, z.B. wasserdichte Anzüge, Der Austausch des Netzanschlusskabels darf nur durch ein Original-Netzanschluss- Gummistiefel, Schutzbrille, Gehörschutz, Kopfbedeckung, usw. tragen. Es ist kabel von Kränzle erfolgen und muss von einer Elektrofachkraft durchgeführt verboten, den Hochdruckreiniger im Beisein von Personen ohne ausreichende werden.
- Seite 5 Sicherheitshinweise / Das ist verboten! Sicherheitshinweise / Das ist verboten! Hochdruckstrahl nicht auf Personen oder Tiere Den Hochdruckreiniger nicht absprühen! richten! Richten Sie den Hochdruckstrahl nie auf Den Hochdruckreiniger nicht dem Sprühnebel sich selbst oder auf andere, auch nicht, um Kleidung des Hochdruckstrahls aussetzen! oder Schuhe zu reinigen.
- Seite 6 Gerätebeschreibung Gerätebeschreibung Aufbau: Das haben Sie gekauft: Der quadro 599 TST, quadro 799 TST, quadro 899 TST ist ein fahrbarer Hochdruckreiniger mit einem ausgereiften Ordnungssystem. Der Aufbau ist aus dem Schema zu ersehen. 1. Kränzle-Hochdruckreiniger 1. Ergonomisch geformter Fahrgriff quadro 599 TST quadro 799 TST 2.
- Seite 7 Allgemeine Vorschriften Allgemeine Vorschriften Bestimmungsgemäße Verwendung Ölwechsel Dieser Hochdruckreiniger ist ausschließlich für die Reinigung mit Hochdruckstrahl ohne Reinigungsmittel oder für die Reinigung mit Niederdruckstrahl mit Reinigungs- Der erste Ölwechsel muss nach mittel (z.B. mit Schauminjektor oder Waschbürste) zu verwenden. ca. 50 Betriebsstunden erfolgen. Weitere Ölwechsel sind jährlich oder nach 250 Die Umwelt-, Abfall- und Gewässerschutzvorschriften sind Betriebsstunden erforderlich.
- Seite 8 Funktionshinweise Funktionshinweise Was Sie unbedingt beachten müssen: Problem Wassermangel Problem Strommangel Wassermangel kommt häufiger vor als man Sind in Ihrer Leitungsumgebung gleichzeitig denkt. Je leistungsstärker ein Hochdruckrei- zu viele Stromabnehmer am Netz, kann die niger ist, umso größer ist die Gefahr, dass zu zur Verfügung stehende Spannung sowie wenig Wasser zur Verfügung steht.
- Seite 9 Funktionshinweise Funktionshinweise Wasser- und Reinigungssystem Druckregelventil-Sicherheitsventil Das Wasser muss unter Druck der Hochdruckpumpe zugeführt werden. Das Druckregelventil-Sicherheitsventil schützt den Hochdruckreiniger vor un- Ein Schwimmerventil im Wasserkasten regelt den Wasserzulauf. Das Wasser wird zulässig hohem Überdruck und ist so gebaut, dass es nicht über den zulässigen dann von der Hochdruckpumpe aus dem Wasserkasten gesaugt und unter Druck Betriebsdruck hinaus eingestellt werden kann.
- Seite 10 Funktionshinweise Inbetriebnahme Sicherheitsabschaltung Um den Hochdruckreiniger zum Einsatzort bewegen zu können, Wird der Hochdruckreiniger versehentlich nach Gebrauch nicht ausgeschaltet lösen Sie die Feststellbremse. oder die Sicherheits-Abschaltpistole wird 20 Minuten lang nicht betätigt, so geht der Hochdruckreiniger automatisch durch Deaktivieren in den Sicherheitszustand über.
- Seite 11 Inbetriebnahme Inbetriebnahme Lösen Sie die Fixierung der Schlauch- Vor jeder Inbetriebnahme Wasserein- trommel. Wickeln Sie den Hochdruck- gangssieb auf Sauberkeit überprüfen. schlauch danach vollständig ab und Steckkupplung per Hand abschrauben. rollen Sie ihn gerade und schlingenfrei Mit einer spitzen Zange das Wasserein- aus.
- Seite 12 Inbetriebnahme Direktansaugung 10. Stromanschluss herstellen Direkte Wasserentnahme (siehe technische Daten). Der Hochdruckreiniger bietet aufgrund der Saugleistung der Hochdruckpumpe (bis zu 2,5 m Ansaughöhe, max. Schlauchlänge 3 m) die Möglichkeit, Wasser auch aus separaten Behältnissen oder Teichen zum Reinigen anzusaugen. In diesem Fall muss der Wasserkasten umgangen werden. Verbindungsschlauch zwischen Netzstecker oder stromführende Teile nicht mit nassen oder Hochdruckpumpe und Wasserkasten...
- Seite 13 Verwendung von Zusatzmitteln Außerbetriebnahme Zusatzmittel ansaugen Hochdruckreiniger ausschalten Aufgrund des Wasserkastens bei der mittleren quadro-Serie ist es möglich, 2. Wasserzufuhr sperren Zusatzmittel direkt in die Hochdruckpumpe einzusaugen. Dies verhindert einen Leistungsverlust der Reinigungsenergie, was zu einer deutlichen Erhöhung des Sicherheits-Abschaltpistole kurz öffnen, bis der Druck abgebaut ist Gesamtwirkungsgrades führt.
- Seite 14 Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht Problem Problem Aus der Düse kommt kein Wasser und der Hochdruckreiniger läuft. Aus der Düse kommt ein unregelmäßiger Strahl. Das Edelstahlmanometer zeigt vollen Druck an. Das Edelstahlmanometer zeigt wenig Druck an. Ursache Ursache Höchstwahrscheinlich ist die Düse verstopft. Möglicherweise sind die Ventile verschmutzt oder verklebt.
- Seite 15 Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht Problem Problem Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Hochdruckreiniger ständig ein und aus. Hochdruckreiniger ständig ein und aus. Das Edelstahlmanometer zeigt weiterhin vollen Druck an. Das Edelstahlmanometer zeigt weiterhin vollen Druck an.
- Seite 16 Kränzle Zubehör Kränzle Zubehör Doppellanze Mit ISO-Handgriff Schlammsauger Niederdruckdüse D3035 Aus Edelstahl serienmäßig Max. Saughöhe 3 m Düsengröße D00045 660 mm Art.-Nr.: 121311 Art.-Nr.: 41801 1000 mm Art.-Nr.: 12131 Bodenwäscher Round Cleaner Edelstahl Aus Edelstahl Verschiedene Ausführungen Saugschlauch Düsensystem 055 mit Ansaugfilter Mit Rückschlagventil ∅...
- Seite 17 799 TST: 780 l/h sind und damit für Alter und Nutzungsintensität des Hochdruckreinigers typisch quadro 899 TST: 900 l/h sind, gehen auf Verschleiß der entsprechenden Produktkomponenten zurück und stellen damit keinen Mangel des Produkts dar. Solche Mängel führen nicht zu techn.
- Seite 18 Prüfberichte Prüfberichte Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäss den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nach- gemäss den Richtlinien für Flüssigkeitsstrahler.
- Seite 19 Josef Kränzle GmbH & Co. KG Rudolf-Diesel-Straße 20 89257 Illertissen (Germany) vertrieb @ kraenzle.com Made Germany www.kraenzle.com...
