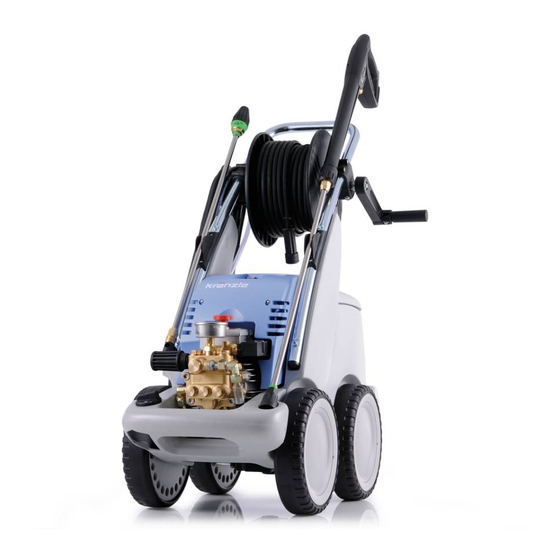

- Seite 1 Original-Betriebsanleitung - D - Hochdruckreiniger quadro 599 TS T 150 bar / 2175 psi quadro 799 TS T 180 bar / 2600 psi quadro 899 TS T 150 bar / 2175 psi Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Für späteren Gebrauch oder Nachbesitzer aufbewahren.
-
Seite 2: Technische Daten
Technische Daten Technische quadro 599 quadro 799 quadro 899 Daten 3 - 15 MPa 3 - 18 MPa 3 - 15 MPa Arbeitsdruck, stufenlos regelbar (30 - 150 bar) (30 - 180 bar) (30 - 150 bar) max. zulässiger Überdruck 16,5 MPa 20,0 MPa 17,0 MPa... -
Seite 3: Inhaltsverzeichnis
Beschreibung Sehr verehrter Kunde Wir möchten Sie zu Ihrem neuen Hochdruckreiniger mit integriertem Schwimmer- kasten herzlich beglückwünschen und uns für den Kauf bedanken! Um den Umgang mit dem Gerät zu erleichtern, dürfen wir Ihnen auf den nachfolgenden Seiten das Gerät erklären. Das Gerät hilft Ihnen professionell bei all Ihren Reinigungsarbeiten, z. -
Seite 4: Beschreibung
Beschreibung quadro 599 230V/50Hz quadro 799 quadro 899 400V/50Hz Aufbau Die KRÄNZLE quadro 599 TST, 799 TST und 899 TST - Hochdruckreiniger sind fahrbare Maschinen mit Schlauchtrommel und 20m Industrieschlauch. Der Aufbau ist aus dem Schema zu ersehen. Funktion 6 Reinigungsmittelventil 1 Zulauf Wasseranschluß... -
Seite 5: Wasser - System
Beschreibung Wasser - System Das Wasser muß unter Druck (2 - 8 bar Vordruck) dem Hochdruckreiniger zugeführt werden. Ein Schwimmerventil regelt den Wasserzulauf. Anschließend wird das Wasser von der Hochdruckpumpe aus dem Schwimmerkasten gesaugt und unter dem eingestellten Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. -
Seite 6: Hochdruckschlauchleitung Und Spritzeinrichtung
Beschreibung Hochdruckschlauchleitung und Spritzeinrichtung Die zur Ausstattung der Maschine gehörende Hochdruckschlauchleitung und Sprit- zeinrichtung sind aus hochwertigem Material und sind auf die Betriebsbedingungen der Maschine abgestimmt sowie vorschriftsmäßig gekennzeichnet. Bei Ersatzbedarf sind nur vom Hersteller zugelassene und vorschrifts- gemäß gekennzeichnete Bauteile zu verwenden. Hochdruckschlauch- leitungen und Spritzeinrichtungen sind druckdicht anzuschließen. -
Seite 7: Mit Verzögerter Motorabschaltung
Beschreibung Mit verzögerter Motorabschaltung Arbeitsbedingtes, häufiges Ein- und Ausschalten des Motors führt bei Geräten dieser Größenordnung zu starken Belastungen des Stromnetzes und zu erhöhtem Verschleiß der geräteinternen Schaltelemente. Deshalb schaltet sich der Motor der neuen KRÄNZLE-Geräte erst 30 Sekunden nach Schließen der Pistole ab und geht auf Stillstand. Durch Öffnen der Pistole wird das Gerät neu gestartet. -
Seite 8: Elektroanschluß
Beschreibung quadro 599 230V/50Hz quadro 799 quadro 899 400V/50Hz Elektroanschluß Die Maschine wird mit einem Anschlußkabel mit Netzstecker geliefert. Der Stecker muß in eine vorschriftsmäßig installierte Steckdose mit Schutzlei- teranschluß und FI-Fehlerstrom-Schutzschalter 30 mA eingesteckt werden. Die Steckdose ist netzseitig mit 16 A träge abzusichern. KRÄNZLE quadro 599 TST = 230 Volt / 50 Hz KRÄNZLE quadro 799 TST = 400 Volt / 50 Hz (Drehrichtung gleichgültig) KRÄNZLE quadro 899 TST = 400 Volt / 50 Hz (Drehrichtung gleichgültig) -
Seite 9: Feststellbremse
Beschreibung Feststellbremse Bremse geschlossen Bremse geöffnet Kurzbetriebsanleitung: 1. Hochdruckschlauch mit Spritzpistole verbinden. 2. Wasseranschluß herstellen. 3. Stromanschluß herstellen (quadro 599: 230V/50Hz Wechselstrom; quadro 799 / 899: 400V/50Hz Drehstrom). 4. Gerät einschalten und mit dem Waschvorgang beginnen. 5. Nach Beendigung des Waschvorgangs Hauptschalter am Gerät in Null- stellung und durch öffnen der Pistole den Druck im Hochdruckschlauch abbauen. -
Seite 10: Das Haben Sie Gekauft
Das haben Sie alles gekauft: 1. Schmutzkiller Sprühlanze mit Düsenschutz und Hochdruckdüse Flachstrahl 2. Spritzpistole M2000 mit Isohandgriff und Verschraubung 3. KRÄNZLE - Hochdruckreiniger quadro 599 TST, 799 TST und 899 TST mit Schlauchtrommel und 20 m Hochdruckschlauch NW 6 (quadro 899 NW8) mit Stahleinlage 4. -
Seite 11: Inbetriebnahme
Inbetriebnahme Um den Hochdruckreiniger zu lenken, stemmen Sie 1. den Fuß gegen die Kippstütze und ziehen Sie dann 2. das Gerät zu sich her. 1. Ölstand kontrollieren Es bestehen zwei Möglichkeiten an der Pumpe den Ölstand zu kontrollieren: a) Öl muß im Schauglas sichtbar sein b) Der Ölstand am Ölmeßstab muß... - Seite 12 Inbetriebnahme 2. Hochdrucklanze oder Schmutz- killer mit der Handpistole verbinden. 3. Hochdruckschlauch schlingenfrei abrollen und mit der Handpistole und Pumpe verbinden. Max. 20 m HD-Schlauch verwenden. 4. Verbindung Hochdruckschlauch vom Gerät zur Lanze...
-
Seite 13: Außenansaugen
Inbetriebnahme 5. Die Maschine muß an die Wasserleitung mit kaltem oder mit bis zu 60°C heißem Wasser angeschlos- sen werden (Siehe Seite 2). Der Schlauchquerschnitt muß mindestens 3/4“ = 16 mm sein (freier Durchgang). Sieb Nr. 1 muß immer sauber sein. Sieb vor jeder Inbetriebnahme auf Sauberkeit prüfen! ACHTUNG ! -
Seite 14: Reinigungsmittel Ansaugen
Außerbetriebnahme Reinigungsmittel ansaugen Chemiesieb Nr. 5 in Behälter mit Reinigungsmit- tel stecken. Reinigungsmittelventil (6) aufdre- hen, dann wird das Reinigungsmittel angesaugt. Beim Schließen des Reinigungsmittelventils wird die Chemiezufuhr automatisch geschlossen. Reinigungsmittel einwirken lassen und dann absprühen. (siehe auch Seite 5) Zusatzmittel pH-Wert neutral 7 - 9 einhalten. -
Seite 15: Sicherheitshinweise „Das Ist Verboten
Sicherheitshinweise Frostschutz Das Gerät ist normalerweise nach dem Betrieb noch zum Teil mit Wasser gefüllt. Deshalb ist es nötig, besondere Maßnahmen zu ergreifen, um das Gerät vor Frost zu schützen. - Entleeren Sie das Gerät vollständig. Trennen Sie dazu das Gerät von der Wasserversorgung. Schalten Sie den Hauptschalter ein und öffnen Sie die Pistole. - Seite 16 Das ist verboten ! Richten Sie den Hochdruckstrahl nie auf sich selbst oder auf andere, auch nicht um Kleidung oder Schuhe zu reinigen. Wasserstrahl nicht auf Personen oder Tiere richten, da Hochdruckstrahlen bei falschem Gebrauch gefährlich sein können. Elektrische Kabel nur in ein- wandfreiem Zustand verwen- den! Kabel nicht beschädigen oder unsachgemäß...
- Seite 17 Das ist verboten ! Kinder oder nicht unterwiesene Personen dürfen nicht mit Hochdruckreinigern arbeiten! Das Gerät nicht absprühen! Das Gerät nicht dem Sprühnebel des Hochdruckstrahles aussetzen! Den Wasserstrahl nicht auf Steckdosen oder andere unter Spannung stehende Einrichtungen richten!
-
Seite 18: Kombinationsmöglichkeiten
Weitere Kombinationsmöglichkeiten... (auf Anfrage) Rotierende Waschbürste Best.-Nr. 41.050 1 Kanalreinigungsschlauch 10 m - Best.-Nr. 41.058 1 15 m - Best.-Nr. 41.058 Umwelt-, Abfall- und Gewässervorschriften bei Benutzung der Zubehörteile beachten! Garantie Die Garantie gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Garantie. - Seite 19 mit anderem KRÄNZLE - Zubehör Autowäsche, Glas, Wohnwagen, Boote usw. Rotierende Waschbürste mit 40 cm Verlän- gerung und ST 30 Nippel M 22 x 1,5 Reinigung von Rohren, Kanälen, Abflüssen. Rohrreinigungsschlauch mit KN-Düse und ST 30 Nippel M 22 x 1,5 Reinigung von Autos und allen glatten Flä- chen.
-
Seite 20: Kleine Reperaturen
Kleine Reparaturen Düse verstopft ! Es kommt kein Wasser, aber Manometer zeigt vollen Druck ! Spülen Sie zuerst den Gewöhnlich kommt Wenn die Schlauch von jetzt ein kräftiger Lanze Rückständen Wasser- nur tropft, frei ! strahl ! Bei der Flachstrahl-Lanze nehmen Sie sie ab und braucht nur die vordere reinigen Sie die... - Seite 21 selbst gemacht Ventile verschmutzt oder verklebt ! Manometer zeigt keinen vollen Druck Der Hochdruckschlauch vibriert. Wasser tritt stoßweise aus. Ventile können verkleben, wenn das Gerät lange nicht gebraucht wurde. zeigt das Ist ein Ventil verstopft, Oder der Manometer Hochdruck- wenig oder schlauch gar keinen vibriert !
-
Seite 22: Ersatzteillisten
Komplettaggregat... - Seite 23 quadro 599 TST - 899 TST...
-
Seite 24: Wassereingang Und Bremse
Wassereingang und Bremse... - Seite 25 quadro 599 TST - 899 TST Ersatzteilliste KRÄNZLE quadro 599 TST -899 TST Wassereingang und Bremse Pos. Bezeichnung Stck Best.Nr. Revisionsdeckel 46.027 Dichtung für Revisionsdeckel 46.030 Sterngriffschraube M6 46.031 Schwimmerventil 46.250 Mutter R3/4“ 46.258 Kunststoffschraube 5x14 43.426 Scheibe 5,3 DIN9021 50.152 Zugfeder 46.020...
- Seite 26 Pumpenmotor 10 11...
-
Seite 27: Ersatzteilliste Kränzle Quadro 599 Tst Pumpenmotor
quadro 599 TST Ersatzteilliste KRÄNZLE quadro 599 TST Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Stator BG100 2,3kW 230V / 50Hz 40.720 A-Lager Flansch 40.700 Rotor BG100 230V / 50Hz 40.703 1 Lüfterrad BG100 40.702 Lüfterhaube BG100 40.701 Flachdichtung 43.030 Schrägkugellager 7306 40.704 Öldichtung 35 x 47 x 7 40.080... - Seite 28 Pumpenmotor 10 11...
- Seite 29 quadro 799-899 TST Ersatzteilliste KRÄNZLE quadro 799-899 TST Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Stator 100 4,0kW 400V / 50Hz 40.710 A-Lager Flansch 40.700 Rotor 100 400V / 50Hz 40.703 Lüfterrad BG100 40.702 Lüfterhaube BG 100 40.701 Flachdichtung 43.030 Schrägkugellager 7306 40.704 Öldichtung 35 x 47 x 7 40.080...
- Seite 30 Antrieb...
-
Seite 31: Ersatzteilliste Kränzle Quadro 599 Tst Pumpenantrieb Am-Pumpe
quadro 599 TST Ersatzteilliste KRÄNZLE quadro 599 TST Pumpenantrieb AM-Pumpe Pos. Bezeichnung Stck Best.Nr. Ölgehäuse mit Öldichtungen 40.452 Innensechskantschraube M 8 x 25 40.053 Sicherungsscheibe 40.054 Flachdichtung 40.511 Öldichtung 18 x 28 x 7 41.031 Axial-Rillenkugellager AM 40.462 Taumelscheibe 7,66° quadro 599 40.460-7,66 Plungerfeder 40.506... - Seite 32 Antrieb...
- Seite 33 quadro 799-899 TST Ersatzteilliste KRÄNZLE quadro 799-899 TST Pumpenantrieb AM-Pumpe Pos. Bezeichnung Stck Best.Nr. Ölgehäuse mit Öldichtungen 40.452 Innensechskantschraube M 8 x 25 40.053 Sicherungsscheibe 40.054 Flachdichtung 40.511 Öldichtung 18 x 28 x 7 41.031 Wellenscheibe 40.043 Axial-Rollenkäfig 40.040 AS-Scheibe 40.041 Taumelscheibe 10,8°...
-
Seite 34: Ul Und Druckschalter
UL und Druckschalter... - Seite 35 quadro 599 TST - 899 TST...
-
Seite 36: Ventilgehäuse
Ventilgehäuse... - Seite 37 quadro 599 TST - 899 TST...
- Seite 38 Schlauchtrommel...
- Seite 39 quadro 599 TST - 899 TST...
-
Seite 40: Lanze Mit Hd-Düse Und Düsenschutz
Lanze mit HD-Düse und Düsenschutz Pos. Bezeichnung Stck Best.Nr. Pistolenschale re+li 12.450 Schraube 3,5 x 14 44.525 Reparatursatz M2000 12.454 O-Ring 9,3 x 2,4 13.273 Düsenschutz 26.002 1 Rohr 500 mm; bds. M12x1 41.527 1 ST 30 Nippel M 22 x 1,5 / M12x1 m. ISK 1 13.363 Flachstrahldüse 20035 (quadro 599) M20035... - Seite 41 Schmutzkiller Ersatzteilliste KRÄNZLE quadro 599 TST - 899 TST Schmutzkiller Pos. Bezeichnung Stck Best.Nr. Sprühkörper 41.520 O-Ring 6,88 x 1,68 41.521 Düsensitz 41.522 Düse 035 (quadro 599) 41.523 1 Düse 045 (quadro 799) 41.523 Düse 06 (quadro 899) 41.523 5 Stabilisator 41.524 O-Ring...
-
Seite 42: Schaltplan
Schaltplan... - Seite 43 Schaltplan...
-
Seite 44: Allgemeine Vorschriften / Ölwechsel / Garantie
Allgemeine Vorschriften Prüfungen Die Maschine ist nach den „Richtlinien für Flüssigkeitsstrahler“ bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten. Formlose Aufzeichnungen genügen. (siehe Seite 46-47) Unfallverhütung Die Maschine ist so ausgerüstet, daß... -
Seite 45: Konformitätserklärung
Hochdruckreiniger High-pressure-cleaners Nettoyeurs À Haute Pression I. Kränzle GmbH Elpke 97 . 33605 Bielefeld EG-Konformitätserklärung Kränzle quadro 599 - 899 TST Hiermit erklären wir, daß die Bauart der Hochdruckreiniger: techn. Unterlagen liegen bei: Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, 89257 Illertissen K quadro 599 TST: 600 l/h Nenndurchfluss: K quadro 799 TST: 780 l/h... -
Seite 46: Prüfbericht
Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:... - Seite 47 Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:...
- Seite 48 Ingrid Kränzle GmbH Elpke 97 33605 Bielefeld (Germany) Telefon: +49 (0) 521 / 9 26 26-0 Telefax: +49 (0) 521 / 9 26 26-40 info @ kraenzle.com Made Germany www.kraenzle.com...
