Wasser - System

Das Wasser muß unter Druck (2 - 8 bar Vordruck) dem Hochdruckreiniger zugeführt
werden. Ein Schwimmerventil regelt den Wasserzulauf. Anschließend wird das Was-
ser von der Hochdruckpumpe aus dem Schwimmerkasten gesaugt und unter dem
eingestellten Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheits-
strahlrohr wird der Hochdruckstrahl gebildet.
Reinigungs- und Pflegemittelsystem
Die Hochdruckpumpe kann gleichzeitig ein Reinigungs- /
Pflegemittel ansaugen und dem Hochdruckstahl beimischen.
Das Zusatzmittel wird dabei durch die Pumpe gesaugt und
mit dem eingestellten Druck aufgebracht.

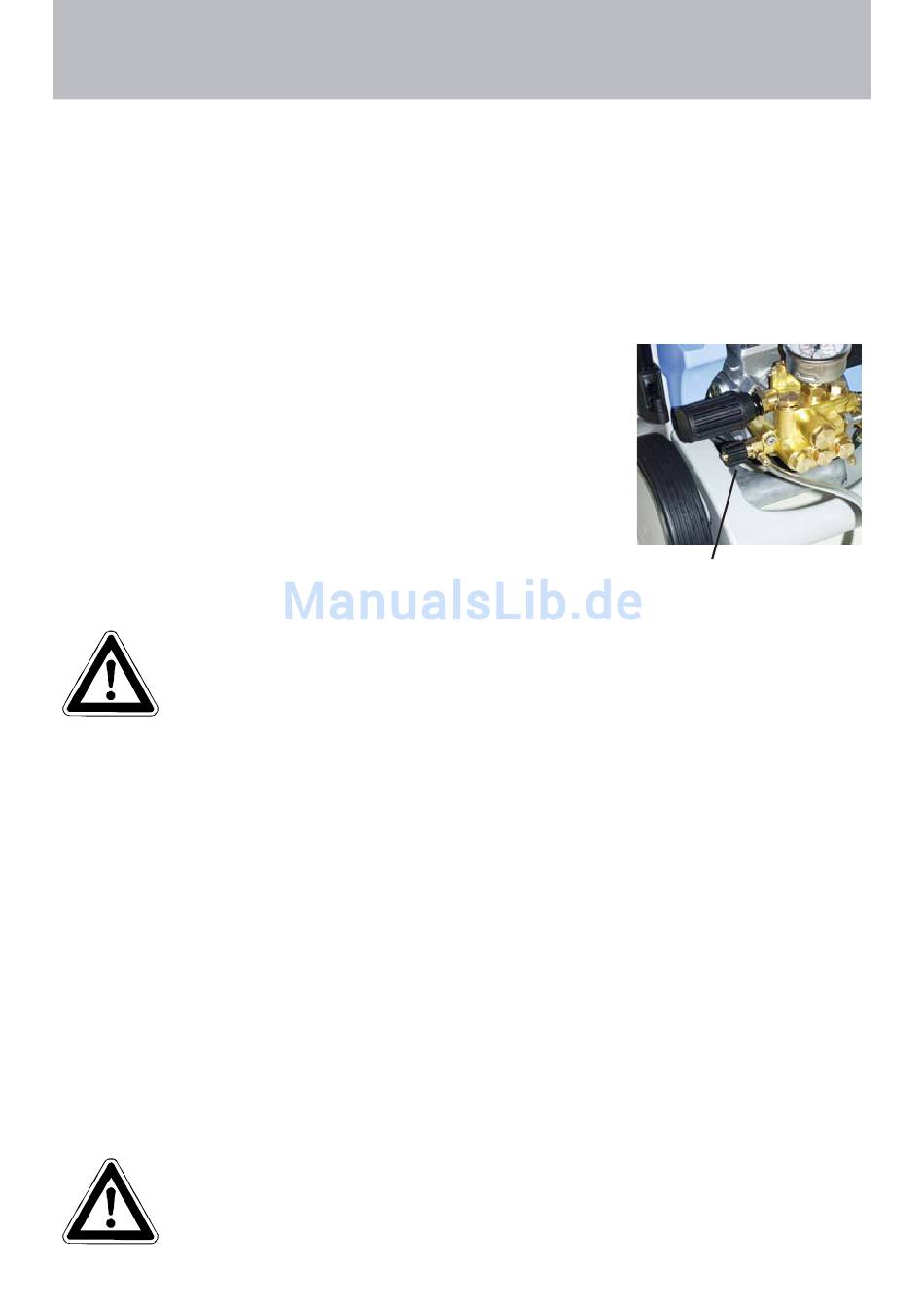

Stecken Sie den Reinigungsmittelschlauch in Ihren Vorrats-
behälter und öffnen Sie anschließend das Reinigungsmittel-
ventil (6). Das Reinigungsmittel muß ph-Wert neutral 7-9 sein.
Das Reinigungsmittel tritt zusammen mit dem Wasser an
der Hochdruckdüse aus.
Öffnen Sie das Dosierventil nur, wenn das Chemiesieb in
einer Flüssigkeit steckt. Angesaugte Luft führt zur Zerstö-
rung der Pumpendichtungen !!!
Die Umwelt-, Abfall- und Gewässerschutz- Vorschriften sind
vom Anwender zu beachten!
Strahlrohr mit Spritzpistole
Die Spritzpistole ermöglicht den Betrieb der Maschine nur bei betätigtem Sicherheits-
schalthebel.
Durch Betätigen des Hebels wird die Spritzpistole geöffnet. Die Flüssigkeit wird dann
zur Düse gefördert. Der Spritzdruck baut sich auf und erreicht schnell den gewählten
Arbeitsdruck. Zum Entlüften des Systems öffnen und schließen Sie die Pistole
mehrmals hintereinander. Durch Loslassen des Schalthebels wird die Pistole geschlos-
sen und weiterer Austritt von Flüssigkeit aus dem Strahlrohr verhindert und das Mano-
meter muß 0 Bar anzeigen.
Der Druckstoß beim Schließen der Pistole öffnet das Druckregelventil Sicherheitsven-
til. Die Pumpe bleibt eingeschaltet und fördert drucklos im Kreislauf. Durch Öffnen der
Pistole schließt das Druckregelventil-Sicherheitsventil und die Pumpe fördert wieder
mit dem gewählten Arbeitsdruck zum Strahlrohr.
Die Spritzpistole ist eine Sicherheitseinrichtung. Reparatu-
ren dürfen nur von Sachkundigen vorgenommen werden.
Bei Ersatzbedarf sind nur vom Hersteller zugelassene Bau-
teile zu verwenden.
