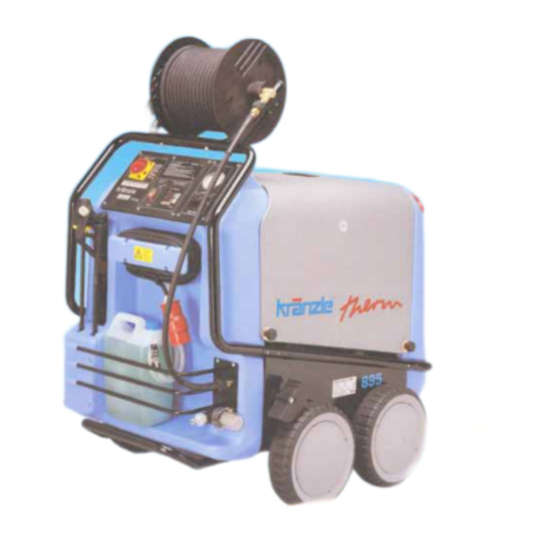

Kranzle 890 Betriebshandbuch

Vorschau ausblenden Andere Handbücher für 890:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
D
Heißwasser-Hochdruckreiniger

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kranzle 890

Inhaltszusammenfassung für Kranzle 890

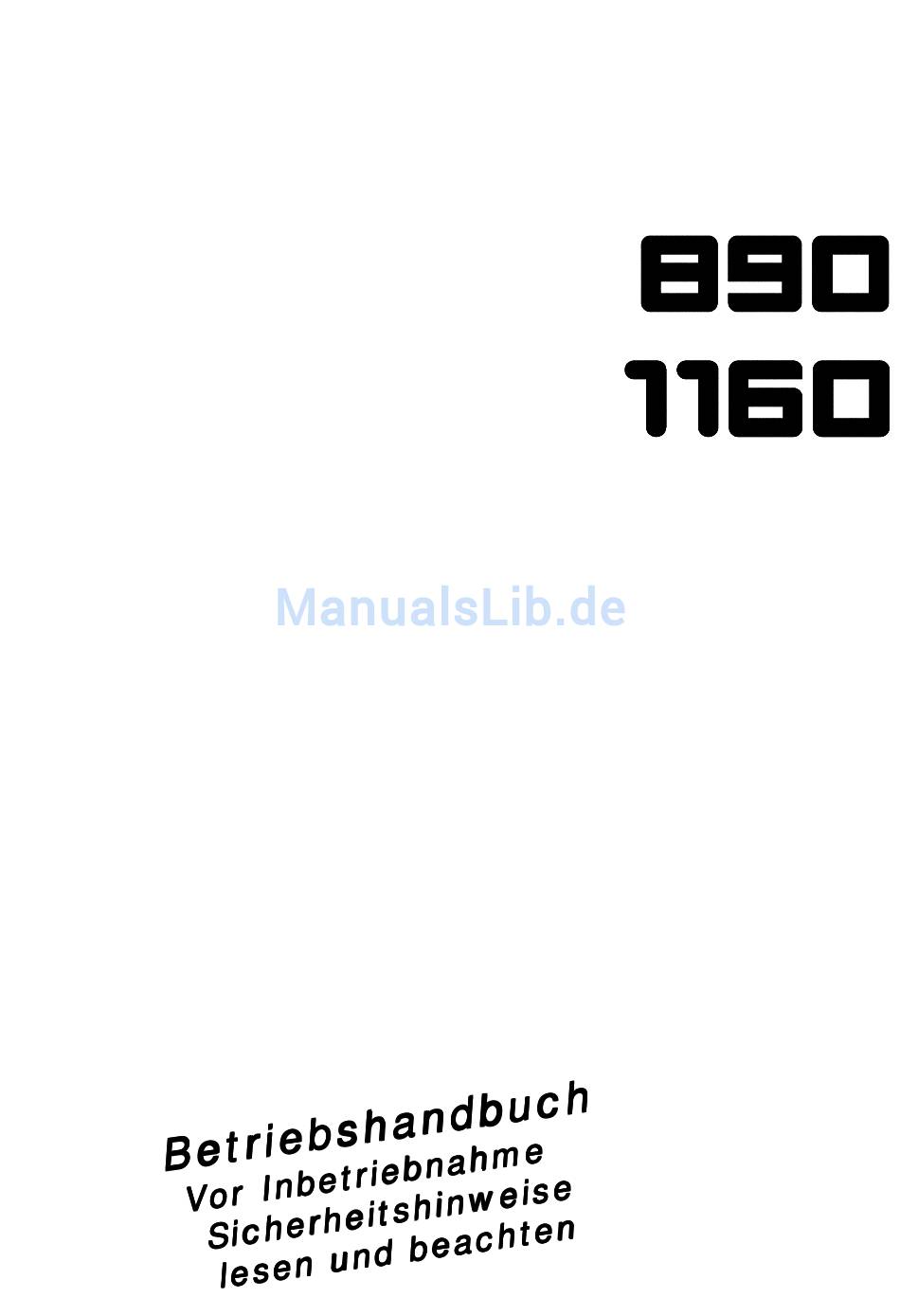

  • Seite 1 Heißwasser-Hochdruckreiniger...
  • Seite 2 890 therm 1160 Arbeitsdruck max. 190 bar max. 160 bar Zulässiger Überdruck 205 bar 175 bar Wasserleistung max. 890 l/h max. 1160 l/h Heißwasserabgabe max. 90 °C max. 90 °C Dampfstufe max. 150 °C max. 150 °C Hochdruckschlauch 10 m...

  • Seite 3: Aufbau Und Funktion

    Beschreibung Aufbau und Funktion Zulauf Wasseranschluß mit Filter Ablagefach für Pistole und Strahlrohr Elektrische Anschlußleitung Feststellbremse Aufwickelvorrichtung für Kabel 10 Ablagefach für Zubehör Saugschlauch für Reinigungsmittel 11 Brennstofftank Hochdruckschlauch 12 Einfüllöffnung für Brennstoff Spritzpistole 13 Hochdruckausgang Wechsel-Strahlrohr 14 Ablaßschraube Brennstoff Hauptschalter Druck Pressure...

  • Seite 4: Reinigungs- Und Pflegemittelsystem

    Beschreibung Wassersystem Das Wasser fließt in einen Wasserkasten. Ein Schwim- merventil regelt den Wasserzulauf. Anschließend wird das Wasser von der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführt. Durch diese Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. Reinigungs- und Pflegemittelsystem Die Hochdruckpumpe kann gleichzeitig ein Reinigungs- /Pflegemittel ansaugen und dem Hochdruckstahl beimischen.

  • Seite 5: Motorschutzschalter

    Beschreibung Motorschutzschalter Der Pumpenmotor wird durch einen Motorschutz- schalter vor Überlastung geschützt. Bei Überlastung schaltet der Motorschutzschalter den Motor ab. Danach muß der blaue Knopf am Motorschutzschalter wieder eingedrückt werden. Bei wiederholtem Abschalten des Motors durch den Motorschutzschalter Störungsursa- Blauer Knopf im che beseitigen.
  • Seite 6 Sicherheitshinweise Feststellbremse Der Kränzle therm ist mit einer Feststellbremse ausgestattet, die das Wegrollen des Gerätes auf unebenem Gelände verhindert. Stellen Sie die Bremse immer fest, wenn Sie mit der Maschine arbeiten !!! Bremse geschlossen Bremse geöffnet Zur Richtungsänderung Dann können Sie den Hochdruckreiniger den Reiniger in die zuerst etwas kippen...
  • Seite 7 Beschreibung Wärmetauscher H eizschlange: 33 m lang - Inhalt: 5 l Wasser - Wärmeleistung: 70 k W Der Wärmetauscher wird von einem Hochdruckgebläsebrenner beheizt. Ein Ventilator (1) saugt die kalte Frischluft über die Unterseite des Gerätes an und drück sie zwischen Außenmantel (2) und Innenmantel (3) nach oben. Dabei wird die Frischluft vorgewärmt und der Außenmantel des Wärmetauschers gekühlt.

  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise ACHTUNG !!! Bei allen Servicearbeiten muß das Gerät elektrisch vom Stromnetz ge- trennt sein. Hauptschalter in Stellung "0" und Netzstecker aus der Steck- dose ziehen. Das Gerät darf nur von Personen eingesetzt werden, die in der Handha- bung unterwiesen sind. Betreiben Sie das Gerät nie unbeaufsichtigt.

  • Seite 9: Hochdruckschlauchleitung Und Spritzeinrichtung

    Inbetriebnahme Elektroanschluß Die auf dem Typenschild angegebene Spannung muß mit der Spannung der Stromquelle über- einstimmen. Die Maschine wird mit einem Anschlußkabel mit Netzstecker geliefert. Der Stecker muß in eine vorschriftsmäßig installierte Steckdose mit Schutz- leiteranschluß und FI-Fehlerstrom-Schutzschalter 30 mA eingesteckt wer- den.

  • Seite 10: Hochdruckanschluß

    Inbetriebnahme Inbetriebnahme Maschine mit Feststellbremse sichern. Öffnen Sie die rechte Gerätehaube (ohne Kamin) und überprüfen Sie den Ölstand der Hochdruck- pumpe. Starten Sie das Gerät nicht, wenn kein Öl am Ölmeßstab sichtbar ist. Bei Bedarf Öl nachfüllen. Füllen Sie den Brennstofftank vor der Inbe- triebnahme mit leichtem Heizöl.

  • Seite 11: Elektrischer Anschluß

    Inbetriebnahme Elektrischer Anschluß - Stellen Sie sicher, das der Haupschalter (1) aus ist (Stellung "0"). Verbinden Sie das Netzanschlußkabel mit einer vorschriftsmäßig installierten Hauptschalter Druck Pressure Steckdose mit Schutzleiteranschluß und FI-Fehlerstrom-Schutzschalter 30 Übertemp. Wassertemperatur Excess temp. Water temperature 70 80 Main Switch mA.

  • Seite 12: Außerbetriebnahme

    Außerbetriebnahme Einsatz mit Reinigungsmitteln - Warten Sie bis die Pumpe die Luft aus den Leitungen gedrückt hat - Stecken Sie das Chemiesieb in einen Behälter mit Reinigungsmittel - Drehen Sie das Reinigungsmittelventil auf. Die Pumpe saugt nun das Reinigungsmit- tel an und mischt es dem Hochdruckstrahl bei. - Stellen Sie die gewünschte Reinigungsmittelkonzentration ein.

  • Seite 13: Pflege Und Wartung

    Pflege und Wartung Frostschutz Das Gerät ist normalerweise nach dem Betrieb noch zum Teil mit Wasser gefüllt. Deshalb ist es nötig, besondere Maßnahmen zu ergreifen, um das Gerät vor Frost zu schützen. - Entleeren Sie das Gerät vollständig. Trennen Sie dazu das Gerät von der Wasserversorgung und schalten sie die Zündung aus.

  • Seite 14: Zündelektrodeneinstellung

    Pflege und Wartung Ölwechsel Nehmen Sie den Ölablaßschlauch (1), der an der Ölablaßschraube angeschlossen ist, von der In- nenseite des Gerätes. Öffnen Sie den roten Ölein- füllstopfen an der Oberseite des schwarzen Ölge- häuses. Öffnen Sie die Verschlußkappe am Ende des Schlauches.

  • Seite 15: Entkalkung Der Heizschlange

    Pflege und Wartung Entkalkung der Heizschlange Verkalkte Geräte verbrauchen unnötig viel Energie, da das Wasser nur langsam erwärmt wird und das Überdruckventil einen Teil des Wassers in den Kreislauf der Pumpe zurückführt. Verkalkte Geräte erkennen Sie also an einem erhöhten Rohrleitungswiederstand. Prüfen Sie den Rohrleitungswiderstand, indem Sie die Hochdrucklanze von der Pistole abschrauben und das Gerät einschalten.

  • Seite 16: Vorschriften, Verordnungen, Prüfungen

    Pflege und Wartung Vorschriften, Verordnungen, Prüfungen Von Kränzle durchgeführte Prüfungen - Schutzleiterwiderstands-Messung - Spannungs- und Strom-Messung - Prüfung der Spannungsfestigkeit mit +/- 1530 V - Druckprüfung der Heizschlange mit 300 bar - Sicht- und Funktionskontrolle gemäß beiliegendem Prüfblatt - Abgasanalyse (siehe beiliegenden Teststreifen) Richtlinien für Flüssigkeitsstrahler Die Maschine entspricht den "Richtlinien für Flüssigkeitsstrahler".

  • Seite 17: Funktionsbeschreibung - Fehlersuche

    Funktionsbeschreibung - Fehlersuche ACHTUNG !!! Vor Arbeiten an der Maschine Netzstecker ziehen! Hauptschalter Druck Pressure 1 Hauptschalter b ar b ar Übertemp. Wassertemperatur Excess temp. Water temperature 2 Drehthermostat 70 80 Main Switch 2a Schalter Zündung °C Waschmittel Cleaning liquid 3 Kurzbetriebsanleitung 17 18 4 Handrad Druckverstellung...

  • Seite 18: Kaltwasserbetrieb

    Funktionsbeschreibung - Fehlersuche Kaltwasserbetrieb 1. Wasseranschluß herstellen und prüfen, ob Schwimmerkasten volläuft und Schwimmer- ventil stoppt. 2. Zündung ausschalten, Drehthermostat auf "0" stellen und Gerät einschalten gemäß Kurzbetriebsanleitung. Beim Einschalten des Gerätes wird die Hochdruckpumpe ( 5 ) aktiviert. Der durch die Pumpe aufgebaute Druck betätigt den schwarze Druckschalter ( 6 ), der die Freigabe erteilt für Gebläsemotor ( 21 ), Brennstoffpumpe ( 16 ) und Zündung ( 12+17 ).
  • Seite 19 Funktionsbeschreibung - Fehlersuche schaltet der Brenner automatisch wieder ein, so daß Sie kontinuierlich die gewünsch- te Temperatur haben. Das Drehthermostat wird über einen Thermofühler gesteuert, der am Ausgang der Heizschlange montiert ist. Im Elektroverteilerkasten ( 11 ), der an der Brennkammer montiert ist, befindet sich eine Sicherung, die den Motor ( 9 ) für die Brennstoffpumpe und den Lüfter absichert.

  • Seite 20: Störungssuche

    Störungssuche Störungen ohne Anzeige Störung Mögliche Ursache Abhilfe Maschine startet keine elektrische Spannung am Gerät Elektrisches Netz und Zuleitung nicht überprüfen Hauptschalter defekt überprüfen, ggf. erneuern Überstromauslöser hat ausgelöst Überlastgrund beseitigen Druckschalter (S2 ou S3) defekt überprüfen, ggf. erneuern Motorschütz (K3) defekt überprüfen, ggf.
  • Seite 21 Schaltplan...
  • Seite 22 Klemmplan Klemmkasten...
  • Seite 23 Klemmplan Cockpit...
  • Seite 24 Rohrleitungsplan Hochdruck- anschluß Sicherheitsventil S 200 Wasserzulauf 1 Schwimmerventil Wassereingang 5 Sicherheitsventil 2 Wasserkasten 6 Überdruckleitung Sicherheitsventil 3 Regulierventil Reinigungsmittel 7 Brennstoffpumpe mit Magnetventil 4 Hochdruckpumpe mit integriertem 8 Brennstoffilter Unloaderventil 9 Brennstofftank...

  • Seite 25: Garantie

    Garantie Garantie Die Garantie beträgt 12 Monate nach VDMA für Material- und Produktionsfehler. Als Nachweis gilt der Kaufbeleg. Bei Veränderungen an den Sicherheitseinrichtungen, sowie bei Überschreitung der Temperatur- und Druckgrenzen erlischt jegliche Garantie - ebenso bei Unter- spannung, Wassermangel, Schmutzwasser und Beschädigungen von außen an Manometer, Düse, Hochdruckschlauch und Spritzeinrichtung.
  • Seite 26 Komplettaggregat...
  • Seite 27 Sterngriff 50.168 1 Hochdruckschlauch NW 8 20 m 41.083 O-Ring 9,3 x 2,4 Viton 13.273 1 Starlett -Pistole mit Verlängerung 12.320 2 Lanze mit Flachstrahldüse 25045 (bei therm 890) 12.392 40.1 Lanze mit Flachstrahldüse 2507 (bei therm 1160) 12.392 1...

  • Seite 28: Schaltkasten Elektronik

    Schaltkasten Elektronik...
  • Seite 29 Kränzle therm 890 / 1160 Ersatzteilliste KRÄNZLE therm Schaltkasten Elektronik Pos. Bezeichnung Stck Best.Nr. Frontplatte Elektrik 44.158 1 Frontplatte Manometer 44.043 Gummidichtung Elektrik 44.044 Kabeldurchführungsplatte 44.045 Hauptschalter 42.501 Dichtung für Thermostat 44.156 Klemme Wago 2,5 mm² 44.047 Erdungsklemme Wago 2,5 mm²...
  • Seite 30 Wasserversorgung Pos. Bezeichnung Stck Best.Nr. Wassertank 44.009 Schwimmerventil 44.025 Distanzring 44.026 Anschlußstück R 3/8" IG 41.423 Einströmschlauch 44.027 O-Ring 13 x 2,6 13.272 Schlauchtülle 44.126 Überwurfmutter 41.047 Schlauchschelle 12 - 22 44.054 2 Wassereingangsschlauch 44.028 Schlauchtülle R3/8" x 13 44.029 Ermetorohr 12 mm 44.030 Ermetomutter 12 mm...

  • Seite 31: Brennstoffversorgung

    Brennstoffversorgung Pos. Bezeichnung Stck Best.Nr. Deckel Brennstoffversorgung 44.011 Flansch mit Brennstoffleitungen 44.010 Gummidichtung 44.012 Schwimmerschalter 44.014 Rücklaufschlauch 44.015 Schlauchschelle 7 - 11 44.054 Einschraubwinkelverschraubung 1/4" x 6 44.062 Schraube 5,0 x 25 41.414 1 Kugelhahn 44.203 Anschlußteil Brennstofffilter 44.214 Gummidichtung 3/4" 41.047 1 Filtergrundkörper 13.301...
  • Seite 32 Brennkammer...
  • Seite 33 Kränzle therm 890 / 1160 Ersatzteilliste KRÄNZLE therm Brennkammer Pos. Bezeichnung Stck Best.Nr. Deckel Düsenstock 44.079 Ermetorohr Ablaufrohr Ermetowinkel 2x R1/4" IG 44.127 1 Ringmutter M 8 DIN 582 44.115 Federring A 8 44.222 Edelstahlmutter M 8 14.127 2 Tiefenanschlag 44.088...
  • Seite 34 Brennkammer...
  • Seite 35 Außenmantel mit Grundplatte 44.063 Innenmantel mit Bodenplatte 44.064 1 Innendeckel 44.065 Außendeckel 44.066 Brennstoffdüse 60° B 1,50 gph bei 890 44.077 Brennstoffdüse 60° B 1,75 gph bei 1160 44.077 4 Blockelektrode 44.080 Düsenstock Ø 22 mm, 6 Schlitze 44.076 4 Düsenhalter...

  • Seite 36: Unloader Und Druckschalter

    Unloader und Druckschalter...
  • Seite 37 Kränzle therm 890 / 1160 Pos. Bezeichnung Stck Best.Nr. O-Ring 16 x 2 13.150 O-Ring 11 x 1,44 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 8,5 mm 13.148 Edelstahlfeder 14.119 Verschlußschraube 14.113 Steuerkolben 14.134 Parbaks 16 mm 13.159 Parbaks 8 mm 14.123...

  • Seite 38: Klemmkasten Und Transformator

    Klemmkasten und Transformator Pos. Bezeichnung Stck Best.Nr. Konsole mit integr. Klemmkasten 44.067 1 Transformator 230 V / 50 Hz 44.074 Kunststoffschraube 4,0 x 25 43.425 Deckel für Klemmkasten 44.075 2 Hutschiene für Verteilerkasten 44.125 Durchgangsklemme grau 44.047 Durchgangsklemme grün/gelb 44.048 Querbrücker 24 A 44.047 1 Entstörkondensator...
  • Seite 39 Kränzle therm 890 / 1160 Pos. Bezeichnung Stck Best.Nr. Aggregathalterung 44.013 Schwingmetall 30 x 30 44.227 Elastic-Stop-Mutter M 8 41.410 Unterlegscheibe 8,4 DIN 9021 41.409 Innensechskantschraube M 8 x 35 43.059 Schlauchschelle 10 - 16 41.046 3 O-Ring 13 x 2,6 13.272...
  • Seite 40 Kränzle therm 890 / 1160 Pos. Beschreibung Stck Best.Nr. Ventilkörper 14.145 Ermetoverschraubung R 3/8" x 12 mm 40.076 Ausgangsteil 14.115 Ermetoverschraubung R1/4" x 4 mm 44.175 Stopfen R1/4" 13.387 O-Ring 13.275 Stopfen M 10 x 1 13.158 Spanstift 14.148 Steuerkolben 14.133...
  • Seite 41 Ventilgehäuse Pos. Bezeichnung Stck Best.Nr. Ventilgehäuse 40.503 4 O-Ring 18 x 2 40.016 Ein- / Auslaßventil 42.024 O-Ring 21 x 2 42.025 Ventilstopfen 42.026 Ventilstopfen mit R 1/4" IG 42.026 2 Sicherungsring 40.032 Innensechskantschraube M 12 x 45 40.504 Saugzapfen Chemie 44.189 Schlauchschelle 10 - 16 41.046 3...
  • Seite 42 Pumpenantrieb...
  • Seite 43 Kränzle therm 890 / 1160 Ersatzteilliste KRÄNZLE therm Antrieb Pos. Bezeichnung Stck Best.Nr. Ölgehäuse mit Öldichtungen 40.501 Innensechskantschraube M 8 x 25 40.053 Sicherungsscheibe 40.054 Flachdichtung 40.511 Öldichtung 20 x 38 x 7 40.044 1 Wellenscheibe 40.043 Axial-Rollenkäfig 40.040 AS-Scheibe 40.041...
  • Seite 44 Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Stator 112 5,5 kW 400V / 50Hz 40.540 A-Lager Flansch 40.530 Rotor 112 400V / 50Hz 40.531 Lüfterrad BG112 40.532 Lüfterhaube BG 112 40.533 Klemmkasten 40.534 Flachdichtung 43.030 Lüsterklemme 2,5 mm² 4-polig 43.031 1 PG-Verschraubung PG 13,5 40.539 Kegelrollenlager 31306 40.103...
  • Seite 45 Düsenschutz 26.002 Rohr 500 mm; bds. R1/4" 12.385 1 ST 30 Nippel M 22 x 1,5 / R1/4" m. ISK 13.370 Flachstrahldüse 25045 (bei therm 890) D25045 54.1 Flachstrahldüse 2507 (bei therm 1160) D2507 Starlet-Pistole kpl. mit Verlängerung 12.320 2 Rep.-Satz "Starlet II"...
  • Seite 46 Schlauchtrommel (Sonderzubehör) Nachrüstsatz: 44.152...
  • Seite 47 Kränzle therm 890 / 1160...

  • Seite 48: Wassereingangsfilter

    Wassereingangsfilter Pos. Bezeichnung Stck Best.Nr. Filtergrundkörper 13.301 Filterbecher 13.302 Siebkörper 13.304 Gummidichtung 13.303 Gummidichtung 3/4" 41.047 1 Eingangsteil beids. 3/4" AG 13.305 Anschlußteil 13.306 O-Ring 14 x 2 43.445 Tülle 13.307 O-Ring 13 x 2,6 13.272 Überwurfmutter 41.047 Filter komplett 13.300 3 Pos.
  • Seite 49 Sinne der EG-Maschinenrichtlinie 89/392/EWG, Anhang II A und der EG-Niederspannungsrichtlinie 73/23 EWG sowie der EG-EMV-Richtlinie 89/336 EWG Hiermit erklären wir, Kränzle therm 890, 1160 daß die Bauart von 91/368 EWG Anh. I Nr. 1 folgenden einschlägigen 79/113 EWG 81/1051 EWG...
  • Seite 50 Prüfprotokoll Kunde:____________________ Mischeinrichtung: MEKU Anzahl der Schlitze: Bohrungsdurchmesser: 22 mm Alle Leitungen angeschlossen Schlauchschellen fest Schrauben vollständig montiert und angezogen Zündkabel eingesteckt Sichtkontrolle durchgeführt Bremse auf Funktion geprüft Dichtigkeitskontrolle: Schwimmerkasten gefüllt und geprüft Wasserzulauf auf Dichtigkeit geprüft Funktion Schwimmerventil geprüft Gerät unter Druck auf Dichtigkeit geprüft Strömungswächter auf Funktion geprüft Elektrische Prüfung:...
  • Seite 51 Kränzle therm 890 / 1160 Brennstoffmangelschalter geprüft Thermostat auf Funktion geprüft Brenner auf Funktion geprüft: Erreichte Wassertemperatur: °C 70 72 74 76 78 80 82 84 86 88 90 Brennstoffdruck: 8 8,5 9 9,5 10 10,5 11,5 gemessene Rußzahl: Ergebnis der Rauchgasanalyse: Sicherheitseinrichtungen mit Lack versiegelt Prüfername:_____________________...
  • Seite 52 Prüfnachweise 1. Prüfung Durchgeführt von Fa. Kränzle gemäß beiliegendem Prüfprotokoll bei Auslie- ferung 2. Prüfung ___________ Datum Durchgeführt von ________________________ Stempel / Unterschrift 3. Prüfung ___________ Datum Durchgeführt von ________________________ Stempel / Unterschrift 4. Prüfung ___________ Datum Durchgeführt von ________________________ Stempel / Unterschrift 5.
