Kranzle quadro 800 TST Betriebsanleitung

Vorschau ausblenden Andere Handbücher für quadro 800 TST:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
D
Hochdruckreiniger

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kranzle quadro 800 TST

Inhaltszusammenfassung für Kranzle quadro 800 TST

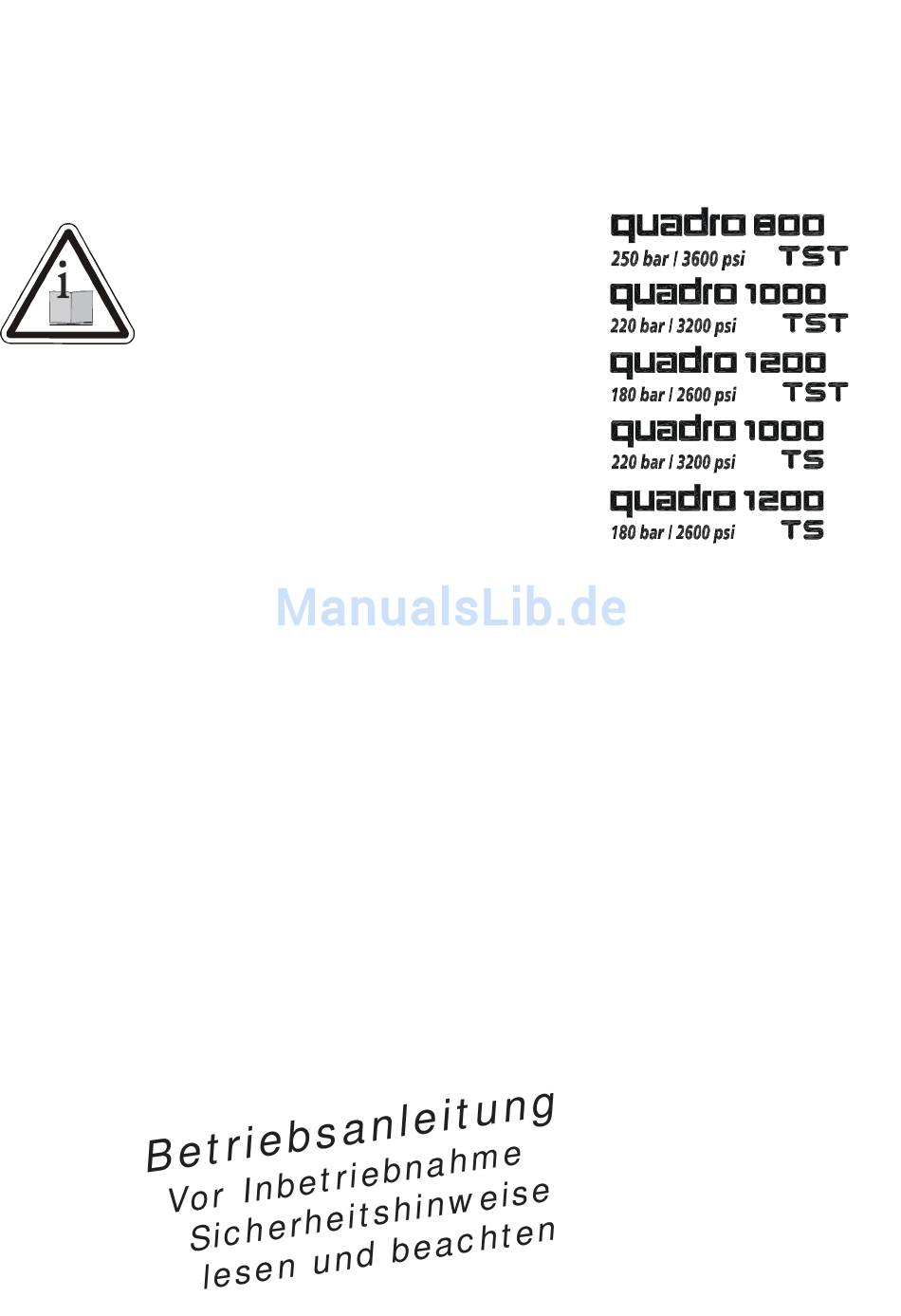

  • Seite 1 Hochdruckreiniger...

  • Seite 2: Technische Daten

    Technische Daten Technische quadro quadro quadro quadro quadro Daten 800 TST 1000 TST 1000 TS 1200 TST 1200 TS Arbeitsdruck, stufenlos regelbar 30 - 250 bar 30 - 220 bar 30 - 180 bar 30 - 220 bar 30 - 180 bar max.

  • Seite 3: Inhaltsverzeichnis

    Beschreibung Sehr verehrter Kunde Wir möchten Sie zu Ihrem neuen Hochdruckreiniger mit integriertem Schwimmer- kasten herzlich beglückwünschen und uns für den Kauf bedanken! Um den Umgang mit dem Gerät zu erleichtern, dürfen wir Ihnen auf den nachfolgenden Seiten das Gerät erklären. Das Gerät hilft Ihnen professionell bei all Ihren Reinigungsarbeiten, z.

  • Seite 4: Beschreibung

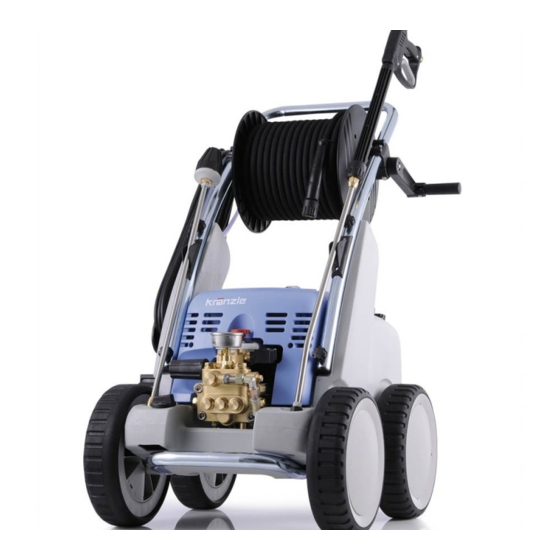

    400 V / 50 Hz Aufbau Die KRÄNZLE quadro 800 TST, 1000 TST und 1200 TST - Hochdruckreiniger sind fahrbare Maschinen mit Schlauchtrommel und 20m Industrieschlauch. Die KRÄNZLE quadro 1000 TS und 1200 TS - Hochdruckreiniger sind fahrbare Maschinen ohne Schlauchtrommel, jedoch mit 10m Industrieschlauch.

  • Seite 5: Wasser - System

    Beschreibung Wasser - System Das Wasser muß unter Druck (2 - 8 bar Vordruck) dem Hochdruckreiniger zugeführt werden. Ein Schwimmerventil regelt den Wasserzulauf. Anschließend wird das Was- ser von der Hochdruckpumpe aus dem Schwimmerkasten gesaugt und unter dem eingestellten Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheits- strahlrohr wird der Hochdruckstrahl gebildet.

  • Seite 6: Hochdruckschlauchleitung Und Spritzeinrichtung

    Beschreibung Hochdruckschlauchleitung und Spritzeinrichtung Die zur Ausstattung der Maschine gehörende Hochdruckschlauchleitung und Spritz- einrichtung sind aus hochwertigem Material und sind auf die Betriebsbedingungen der Maschine abgestimmt sowie vorschriftsmäßig gekennzeichnet. Bei Ersatzbedarf sind nur vom Hersteller zugelassene und vorschriftsge- mäß gekennzeichnete Bauteile zu verwenden. Hochdruckschlauchleitungen Spritzeinrichtungen sind druckdicht...

  • Seite 7: Mit Verzögerter Motorabschaltung

    Beschreibung Mit verzögerter Motorabschaltung Arbeitsbedingtes, häufiges Ein- und Ausschalten des Motors führt bei Geräten dieser Größenordnung zu starken Belastungen des Strom- netzes und zu erhöhtem Verschleiß der geräteinternen Schalt- elemente. Deshalb schaltet sich der Motor der neuen KRÄNZLE-Geräte erst 30 Se- kunden nach Schließen der Pistole ab und geht auf Stillstand.

  • Seite 8: Elektroanschluß

    Beschreibung 400 V / 50 Hz Elektroanschluß Die Maschine wird mit einem Anschlußkabel mit Netzstecker geliefert. Der Stecker muß in eine vorschriftsmäßig installierte Steckdose mit Schutzleiteran- schluß und FI-Fehlerstrom-Schutzschalter 30 mA eingesteckt werden. Die Steckdo- se ist netzseitig mit 16 A träge abzusichern. KRÄNZLE quadro = 400 Volt / 50 Hz (Drehrichtung gleichgültig) Bei Verwendung eines Verlängerungskabels muß...

  • Seite 9: Feststellbremse

    Beschreibung Feststellbremse Bremse geöffnet Bremse geschlossen Kurzbetriebsanleitung: 1. Hochdruckschlauch mit Spritzpistole verbinden. 2. Wasseranschluß herstellen. 3. Stromanschluß herstellen - (400 Volt Drehstrom). 4. Gerät einschalten und mit dem Waschvorgang beginnen. 5. Nach Beendigung des Waschvorgangs Hauptschalter am Gerät in Nullstellung und durch öffnen der Pistole den Druck im Hochdruck- schlauch abbauen.

  • Seite 10: Das Haben Sie Gekauft

    Flachstrahl 25° 2. Spritzpistole Starlet mit Isohandgriff und Verschraubung 3. KRÄNZLE - Hochdruckreiniger quadro 800 TST, 1000 TST und quadro 1200 TST mit Schlauchtrommel quadro 1000 TS und quadro 1200 TS ohne Schlauchtrommel 4. Betriebsanleitung 5. Hochdruckschlauch 20 m NW 8 auf Schlauchtrommel 6.

  • Seite 11: Gerät Montieren Und Ausrüsten

    Gerät montieren und ausrüsten Schrauben Sie die Schraube aus der Antriebswel- le der Schlauchtrommel. Packen Sie die Kurbel aus und stecken Sie sie auf den Sechskant. Befestigen Sie die Kurbel dann wieder mit der Schraube. Zum Prüfen des Ölstandes die Ölverschlußschraube lösen und den Ölmeßstab herausziehen.

  • Seite 12: Inbetriebnahme

    Inbetriebnahme 1. Ölstand kontrollieren Es bestehen zwei Möglichkeiten an der Pumpe den Ölstand zu kontrollieren: a) Öl muß im Schauglas sichtbar sein b) Der Ölstand am Ölmeßstab muß zwischen den beiden Markierungen sein. 2. Hochdrucklanze oder Turbokiller mit der Handpistole verbinden. 3.

  • Seite 13: Außenansaugen

    Inbetriebnahme 5. Die Maschine muß an die Wasserleitung mit kaltem oder bis 60°C heißem Wasser angeschlossen wer- den (Siehe Seite 2). Der Schlauchquerschnitt muß mindestens 3/4" = 16 mm sein (freier Durchgang). Sieb Nr. 1 muß immer sauber sein. Sieb vor jeder Inbetriebnahme auf Sauberkeit prü- fen! ACHTUNG ! Bei Betrieb mit 60°...

  • Seite 14: Reinigungsmittel Ansaugen

    Außerbetriebnahme Reinigungsmittel ansaugen Chemiesieb Nr. 5 in Behälter mit Reinigungsmittel stecken. Reinigungsmittelventil aufdrehen, dann wird das Reinigungsmittel angesaugt. Beim Schließen des Reinigungsmittelventils wird die Chemiezufuhr automatisch geschlossen. Reini- gungsmittel einwirken lassen und dann ab- sprühen. (siehe auch Seite 5) Zusatzmittel pH-Wert neutral 7 - 9 einhalten Vorschriften des Zusatz- mittelherstellers (z.B.: Schutzaus-...

  • Seite 15: Sicherheitshinweise „Das Ist Verboten

    Sicherheitshinweise Für Rückstoß - Hinweis auf Seite 2! Sicherungssperre an der Pistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen unmöglich zu machen!
  • Seite 16 Das ist verboten ! Das ist verboten ! Das ist verboten ! Das ist verboten ! Das ist verboten ! Den Wasserstrahl nie auf Menschen oder Tiere richten! Das Kabel nicht beschädigen oder unsachgemäß reparieren! HD-Schlauch nicht mit Schlingen oder Knick ziehen! Schlauch nicht über scharfe Kanten...
  • Seite 17 Das ist verboten ! Kinder dürfen nicht mit Hochdruck- reinigern arbeiten! Das Gerät nicht mit Hochdruck oder Wasserstrahl absprühen! Den Wasserstrahl nicht auf Steckdo- sen richten!

  • Seite 18: Kombinationsmöglichkeiten

    Weitere Kombinationsmöglichkeiten... (auf Anfrage) (auf Anfrage) (auf Anfrage) (auf Anfrage) (auf Anfrage) Rotierende Waschbürste Best.-Nr. 41.050 1 Kanalreinigungsschlauch 10 m - Best.-Nr. 41.058 1 15 m - Best.-Nr. 41.058 Umwelt-, Abfall- und Gewässervorschriften bei Benutzung der Zubehörteile beachten!
  • Seite 19 mit anderem KRÄNZLE - Zubehör Autowäsche, Glas, Wohnwagen, Boote usw. Rotierende Waschbürste mit 40 cm Verlän- gerung und ST 30 Nippel M 22 x 1,5 Reinigung von Rohren, Kanälen, Abflüs- sen. Rohrreinigungsschlauch mit KN-Düse und ST 30 Nippel M 22 x 1,5 Reinigung von Autos und allen glatten Flächen.

  • Seite 20: Kleine Reperaturen

    Kleine Reparaturen Düse verstopft ! Es kommt kein Wasser, aber Manometer zeigt vollen Druck ! Gewöhnlich kommt jetzt Wenn die Spühlen Sie zuerst den ein kräftiger Lanze Schlauch von Wasser- nur tropft, Rückständen strahl ! frei ! Bei der Flachstrahl-Lanze nehmen Sie sie ab und braucht nur die vordere reinigen Sie die...
  • Seite 21 selbst gemacht Ventile verschmutzt oder verklebt ! Manometer zeigt keinen vollen Druck Der Hochdruckschlauch vib- Wasser tritt stoßweise aus. riert. Ventile können verkleben, wenn das Gerät lange nicht gebraucht wurde. zeigt das Ist ein Ventil verstopft, Oder der M anometer Hochdruck- wenig oder schlauch...

  • Seite 22: Ersatzteillisten

    Komplettaggregat...
  • Seite 23 800 TST - 1200 TST...
  • Seite 24 Bremse Ersatzteilliste KRÄNZLE quadro 800 TST - 1200 TS Bremse Pos. Bezeichnung Stck Best.Nr. Grundplatte 42.615 Bremspedal 44.022 Bremshebel 44.023 Bremsklotz 44.024 Stift 6 x 50 44.035 Starlock-kappe 8 mm 44.165 Stift 6 x 40 44.035 1 Distanzring 42.626 Sechskantschraube M6x16 50.173...
  • Seite 25 Wassereingang Ersatzteilliste KRÄNZLE quadro 800 TST - 1200 TS Wassereingang Pos. Bezeichnung Stck Best.Nr. Mutter R3/4“ 46.258 Revisionsdeckel 42.605 Sterngriffmutter M8 42.619 Schwimmerventil 46.250 Gewindestift M6x40 42.617 1...
  • Seite 26 Pumpenmotor...
  • Seite 27 800 TST - 1200 TS Ersatzteilliste KRÄNZLE quadro 800 TST - 1200 TS Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Stator 112 5,5kW 400V / 50Hz 40.540 A-Lager Flansch 40.530 Rotor 112 (400V / 50Hz) 40.531 Lüfterrad für BG 112 40.532 Lüfterhaube BG 112...
  • Seite 28 Antrieb...
  • Seite 29 800 TST - 1200 TST Ersatzteilliste KRÄNZLE quadro 800 TST - 1200 TST Pumpenantrieb AQ-Pumpe Pos. Bezeichnung Stck Best.Nr. Ölgehäuse 40.501 Innensechskantschraube M 8 x 30 41.036 1 Sicherungsscheibe 40.054 Flachdichtung 40.511 Öldichtung 20 x 30 x 7 40.044 1 Wellenscheibe 40.043...

  • Seite 30: Ul Und Druckschalter

    UL und Druckschalter...
  • Seite 31 800 TST - 1200 TST 52524...

  • Seite 32: Ventilgehäuse

    Ventilgehäuse...
  • Seite 33 800 TST - 1200 TST...
  • Seite 34 Schlauchtrommel...
  • Seite 35 800 TST - 1200 TST...
  • Seite 36 Starlet II Pos. Bezeichnung Stck Best.Nr. Ventilkörper mit Handgriff 12.294 Schutzhülse 12.295 Abdeckschutz 12.296 Betätigungshebel 12.298 Sicherungshebel 12.149 Abschlußschraube M 16 x1 12.247 Stopfen 12.287 Gewindeführungshülse R 1/4" AG 12.250 Aufsteuerbolzen 12.284 Stift 12.148 Lagernadel 12.253 Edelstahlfeder 12.246 Edelstahlkugel 12.245 Edelstahlsitz 13.146 O-Ring 11 x 1,44...

  • Seite 37: Düse 08 Für Qudro 1200

    Turbokiller Ersatzteilliste KRÄNZLE quadro 800 TST - 1200 TST Turbokiller Pos. Bezeichnung Stck Best.Nr. Sprühkörperschutz 41.528 Sprühkörper 41.529 O-Ring 6,88 x 1,68 41.521 Düsensitz 41.522 Düse 045 für quadro 800 41.532 1 15.1 Düse 055 für quadro 1000 41.532 15.2 Düse 08 für qudro 1200...

  • Seite 38: Schaltplan

    Schaltplan...

  • Seite 39: Allgemeine Vorschriften

    Allgemeine Vorschriften Prüfungen Die Maschine ist nach den „Richtlinien für Flüssigkeitsstrahler“ bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten. Formlose Aufzeichnungen genügen. Unfallverhütung Die Maschine ist so ausgerüstet, daß...

  • Seite 40: Prüfbericht

    Prüfbericht für KRÄNZLE - Hochdruckreiniger Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Geräte-Nr.: Geräte Typ: Es ist zu überprüfen: 2. Allgemeinzustand 1. Sicherheitseinrichtungen a) Manometer a) Hochdruckschlauch b) Kabel, Stecker, Schalter b) Sicherheitsventil (Druckregelung) (VDE) c) Spritzpistole, Spritzzubehör c) Betriebsdruck d) Motor d) Abschaltdruck...
  • Seite 41 Garantie Garantie Die Garantie gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Garantie. Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Garantiebestimmungen. Für Geräte, die an Verbraucher verkauft wurden beträgt die Garantiezeit 24 Monate, bei Kauf für gewerblichen Einsatz beträgt die Garantiezeit 12 Monate.
  • Seite 42 Notizen...

  • Seite 43: Konformitätserklärung

    Hochdruckreiniger High-pressure-cleaners Nettoyeurs À Haute Pression I. Kränzle GmbH Elpke 97 . 33605 Bielefeld EG-Konformitätserklärung Hiermit erklären wir, Kränzle quadro 800 daß die Bauart der Hochdruckreiniger: Kränzle quadro 1000 Kränzle quadro 1200 techn. Unterlagen liegen bei: Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str.
  • Seite 44 Nachdruck nur mit Genehmigung der Firma Stand 22.12. 2005...
