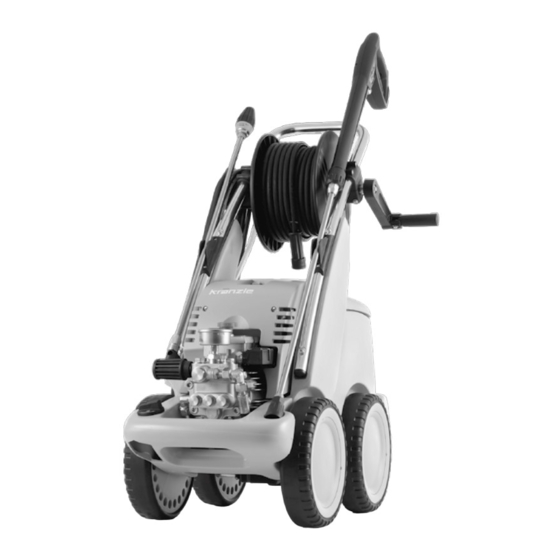

Kranzle quadro 599 TST Originalbetriebsanleitung
150 bar / 2175 psi; 180 bar / 2600 psi; 150 bar / 2175 psi
Vorschau ausblenden
Andere Handbücher für quadro 599 TST:
- Betriebsanleitung (48 Seiten) ,
- Originalbetriebsanleitung (48 Seiten) ,
- Originalbetriebsanleitung (19 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kranzle quadro 599 TST
Inhaltszusammenfassung für Kranzle quadro 599 TST
- Seite 1 Original-Betriebsanleitung - D - Hochdruckreiniger quadro 599 TS T 150 bar / 2175 psi quadro 799 TS T 180 bar / 2600 psi quadro 899 TS T 150 bar / 2175 psi Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Für späteren Gebrauch oder Nachbesitzer aufbewahren.
- Seite 2 Komplettaggregat...
- Seite 3 599 TST - 899 TST...
-
Seite 4: Wassereingang Und Bremse
Wassereingang und Bremse... - Seite 5 599 TST - 899 TST Ersatzteilliste KRÄNZLE quadro 599 TST -899 TST Wassereingang und Bremse Pos. Bezeichnung Stck Best.Nr. Revisionsdeckel 46.027 Dichtung für Revisionsdeckel 46.030 Sterngriffschraube M6 46.031 Schwimmerventil 46.250 Mutter R3/4“ 46.258 Kunststoffschraube 5x14 43.426 Scheibe 5,3 DIN9021 50.152...
- Seite 6 Pumpenmotor 10 11...
-
Seite 7: Ersatzteilliste Kränzle Quadro 599 Tst Pumpenmotor
599 TST Ersatzteilliste KRÄNZLE quadro 599 TST Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Stator BG100 2,3kW 230V / 50Hz 40.720 A-Lager Flansch 40.700 Rotor BG100 230V / 50Hz 40.703 1 Lüfterrad BG100 40.702 Lüfterhaube BG100 40.701 Flachdichtung 43.030 Schrägkugellager 7306 40.704... - Seite 8 Pumpenmotor 10 11...
- Seite 9 quadro 799-899 TST Ersatzteilliste KRÄNZLE quadro 799-899 TST Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Stator 100 4,0kW 400V / 50Hz 40.710 A-Lager Flansch 40.700 Rotor 100 400V / 50Hz 40.703 Lüfterrad BG100 40.702 Lüfterhaube BG 100 40.701 Flachdichtung 43.030 Schrägkugellager 7306 40.704 Öldichtung 35 x 47 x 7 40.080...
- Seite 10 Antrieb...
-
Seite 11: Ersatzteilliste Kränzle Quadro 599 Tst Pumpenantrieb Am-Pumpe
599 TST Ersatzteilliste KRÄNZLE quadro 599 TST Pumpenantrieb AM-Pumpe Pos. Bezeichnung Stck Best.Nr. Ölgehäuse mit Öldichtungen 40.452 Innensechskantschraube M 8 x 25 40.053 Sicherungsscheibe 40.054 Flachdichtung 40.511 Öldichtung 18 x 28 x 7 41.031 Axial-Rillenkugellager AM 40.462 Taumelscheibe 7,66° quadro 599 40.460-7,66... - Seite 12 Antrieb...
- Seite 13 quadro 799-899 TST Ersatzteilliste KRÄNZLE quadro 799-899 TST Pumpenantrieb AM-Pumpe Pos. Bezeichnung Stck Best.Nr. Ölgehäuse mit Öldichtungen 40.452 Innensechskantschraube M 8 x 25 40.053 Sicherungsscheibe 40.054 Flachdichtung 40.511 Öldichtung 18 x 28 x 7 41.031 Wellenscheibe 40.043 Axial-Rollenkäfig 40.040 AS-Scheibe 40.041 Taumelscheibe 10,8°...
-
Seite 14: Ul Und Druckschalter
UL und Druckschalter... - Seite 15 599 TST - 899 TST...
- Seite 16 Ventilgehäuse...
- Seite 17 599 TST - 899 TST...
- Seite 18 Schlauchtrommel...
- Seite 19 599 TST - 899 TST...
-
Seite 20: Lanze Mit Hd-Düse Und Düsenschutz
Lanze mit HD-Düse und Düsenschutz Pos. Bezeichnung Stck Best.Nr. Pistolenschale re+li 12.450 Schraube 3,5 x 14 44.525 Reparatursatz M2000 12.454 O-Ring 9,3 x 2,4 13.273 Düsenschutz 26.002 1 Rohr 500 mm; bds. M12x1 41.527 1 ST 30 Nippel M 22 x 1,5 / M12x1 m. ISK 1 13.363 Flachstrahldüse 20035 (quadro 599) M20035... - Seite 21 Schmutzkiller Ersatzteilliste KRÄNZLE quadro 599 TST - 899 TST Schmutzkiller Pos. Bezeichnung Stck Best.Nr. Sprühkörper 41.520 O-Ring 6,88 x 1,68 41.521 Düsensitz 41.522 Düse 035 (quadro 599) 41.523 1 Düse 045 (quadro 799) 41.523 Düse 06 (quadro 899) 41.523 5 Stabilisator 41.524...
- Seite 22 Ingrid Kränzle GmbH Elpke 97 33605 Bielefeld (Germany) Telefon: +49 (0) 521 / 9 26 26-0 Telefax: +49 (0) 521 / 9 26 26-40 info @ kraenzle.com Made Germany www.kraenzle.com...
