obere Packung
selbsteinstellend
Standard
2

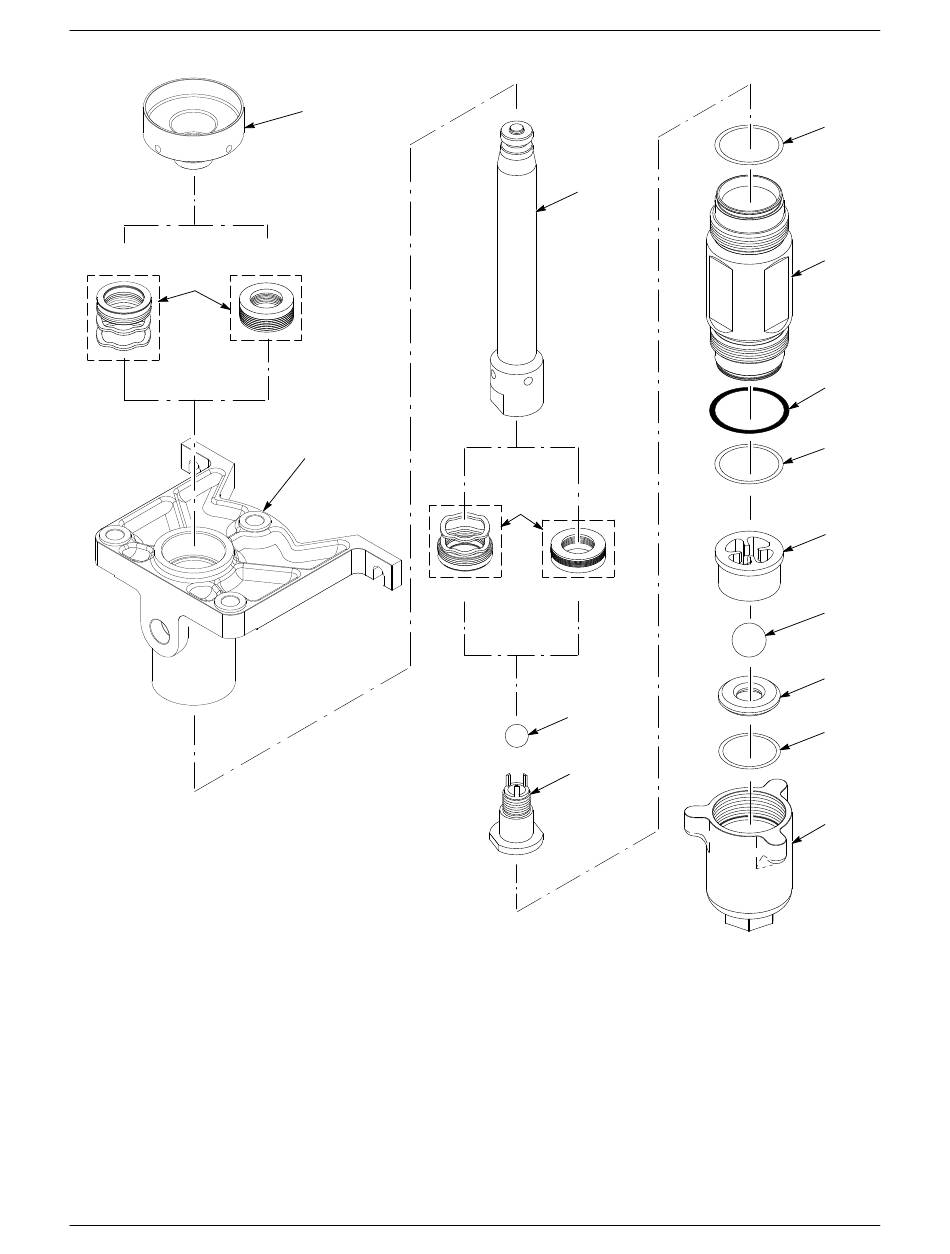

Abb. C 2‐3 Hydrauliksystem zerlegen
1. Spülkammer
2. Packungen
3. oberes Gehäuse
4. Tauchkolben
5. Kugel (klein)
E 2012 Nordson Corporation
1
3
selbsteinstellend
6. Druckkugelsitz
7. O‐Ringe (weißes PTFE)
8. Druckgehäuse
9. O‐Ring (schwarz, Buna‐N)
10. Käfig
Reparaturen am Hydrauliksystem
4
2
Standard
untere
Packung
5
6
11. Kugel (groß)
12. Siphonkugelsitz
13. O‐Ring (weißes PTFE)
14. Siphongehäuse
C 2‐5
7
8
9
7
10
11
12
13
14
