- Seite 1 Prodigy HDLV Pumpe Betriebsanleitung P/N 7119101A -- German -- Ausgabe 06/05 Dieses Dokument steht im Internet unter http://emanuals.nordson.com/finishing NORDSON CORPORATION • AMHERST, OHIO • USA...
-
Seite 2: Inhaltsverzeichnis
Die Nordson Corporation begrüßt Anfragen nach Informationen sowie Warenzeichen Kommentare und Fragen zu ihren Produkten. Allgemeine Informationen Nordson und the Nordson logo sind eingetragene Warenzeichen der über Nordson finden Sie im Internet unter der folgenden Adresse: Nordson Corporation. http://www.nordson.com. HDLV und Prodigy sind Warenzeichen der Nordson Corporation. -
Seite 3: Nordson International
41-61-411 3818 United Hot Melt 44-1844-26 4500 44-1844-21 5358 Kingdom Kingdom Finishing 44-161-495 4200 44-161-428 6716 Nordson UV 44-1753-558 000 44-1753-558 100 Distributors in Eastern & Southern Europe DED, Germany 49-211-92050 49-211-254 658 2002 Nordson Corporation NI_EN_K- -0702 All rights reserved... - Seite 4 Introduction Outside Europe / Hors d’Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l’un de bureaux ci-dessous.
-
Seite 5: Sicherheitshinweise
(entlüften). Vor der Wartung Bestimmungsgemäße Verwendung elektrischer Geräte Trennschalter betätigen, gegen Einschalten verriegeln und Werden Nordson Geräte anders verwendet als in kennzeichnen. der mit den Geräten gelieferten Dokumentation beschrieben, kann es zur Verletzung von Personen Für alle verwendeten Materialien oder zur Beschädigung von Geräten kommen. -
Seite 6: Erdung
Prodigy HDLV Pumpe Für ausreichende Entlüftung sorgen, um Zu den zu erdenden Gegenständen gehören gefährliche Konzentrationen flüchtiger Partikel unter anderem der Sprühbereichsboden, oder Dämpfe zu vermeiden. Lokale Vorschriften Bedienerplattformen, Vorratsbehälter, oder die Sicherheitsdatenblätter der Materialien Halterungen von Fotozellen und Ausblasdüsen. -
Seite 7: Kennenlernen

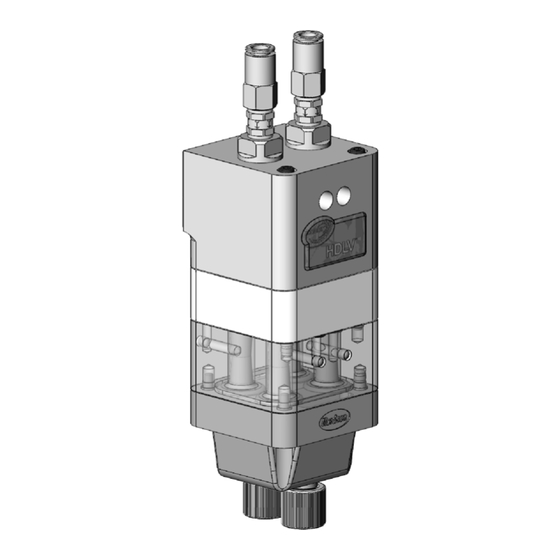

Prodigy HDLV Pumpe Kennenlernen Siehe Abbildung 1. Die Prodigy HDLV Pulverförderpumpe für Pulver hoher Dichte und niedriges Luftvolumen fördert genaue Pulvermengen von einer Pulverquelle zu einer Pulversprühpistole. Dank des kleinen Durchmessers der Pulverförderschläuche und der robusten Konstruktion kann die Pumpe schnell und gründlich gespült werden. -
Seite 8: Hdlv Pumpenkomponenten
Prodigy HDLV Pumpe HDLV Pumpenkomponenten Siehe Abbildung 2. Position Beschreibung Funktion Spülluftanschlüsse Schicken während des Spülvorgangs Leitungsluftdruck durch die Pumpe. Fluidisierungsröhren Poröse Zylinder, die abwechselnd Pulver einsaugen und ausstoßen. Oberer Y-Verteilerblock Schnittstelle zwischen den Pfropfenförderventilen und den porösen Röhren; bestehend aus zwei Y-förmigen Passagen, welche die Eingangs- und Ausgangsstücke der... -
Seite 9: Funktionsweise
Prodigy HDLV Pumpe Funktionsweise Pumpen Die Prodigy HDLV Pumpe besteht aus zwei Hälften mit identischer Funktion. Die Hälften saugen abwechselnd Pulver an und stoßen es aus der Pumpe aus. Während eine Hälfte Pulver ansaugt, stößt die andere Hälfte Pulver aus. -
Seite 10: Spülen
Prodigy HDLV Pumpe Spülen Siehe Abbildung 5. Wenn der Bediener einen Farbwechsel startet, führt die Pumpe einen dreistufigen Spülvorgang durch. Stufe 1: Weiches Spülen in Richtung Sprühpistole Die Pfropfenförder-Ansaugventile schließen, die Luft Pfropfenförder-Ausstoßventile bleiben offen. Pumpenhilfsluftdruck wird eingeschaltet, beginnend mit niedrigem Druck und langsam auf maximalen Stufe 1 Pumpenhilfsluftdruck ansteigend. -
Seite 11: Technische Daten
Prodigy HDLV Pumpe Technische Daten Förderleistung (max.) 27 kg (60 lb) je Stunde 84,13 mm (3.312 in.) Luftverbrauch 21--35 l/min Förderluft (0.75--1.25 scfm) Sprühluft 6--57 l/min (0.2--2.0 scfm) Gesamtverbrauch 85--170 l/min (3--6 scfm) 278,60 mm Betriebsluftdrücke (10.968 in.) Pfropfenförder- 2,4--2,75 bar (35--40 psi) -
Seite 12: Wartung
Prodigy HDLV Pumpe Wartung Diese Wartungsarbeiten ausführen, um die bestmögliche Effizienz Ihrer Pumpe zu erhalten. ACHTUNG: Alle folgenden Tätigkeiten nur von qualifiziertem Personal ausführen lassen. Sicherheitshinweise hier und in der gesamten Dokumentation befolgen. HINWEIS: Diese Arbeiten können je nach Erfahrung des Bedieners und verwendetem Pulvertyp mehr oder weniger häufig erforderlich sein. -
Seite 13: Fehlersuche
Sicherheitshinweise hier und in der gesamten Dokumentation befolgen. Dieser Abschnitt enthält Anleitungen zur Fehlersuche. Die Anleitungen betreffen nur die häufigsten Probleme. Wenn das Problem mit den hier gebotenen Informationen nicht gelöst werden kann, wenden Sie sich an Ihre zuständige Vertretung von Nordson. Problem Mögliche Ursache... -
Seite 14: Funktionen Der Pumpenanschlüsse
Prodigy HDLV Pumpe Funktionen der Pumpenanschlüsse Abbildung 8 zeigt die Funktionen der Anschlüsse an der Pumpenrückseite. Position Funktion linkes Pfropfenförder-Ausstoßventil linke Fluidisierungsröhre linkes Pfropfenförder-Ansaugventil rechtes Pfropfenförder-Ansaugventil rechte Fluidisierungsröhre rechtes Pfropfenförder-Ausstoßventil 1401528A Abb. 8 Funktionen der Magnet- und Regelventile P/N 7119101A... -
Seite 15: Reparatur
Prodigy HDLV Pumpe Reparatur ACHTUNG: Alle folgenden Tätigkeiten nur von qualifiziertem Personal ausführen lassen. Sicherheitshinweise hier und in der gesamten Dokumentation befolgen. Fluidisierungsröhren ersetzen ACHTUNG: Vor den folgenden Arbeiten den Systemluftdruck abstellen und ablassen. Wenn der Luftdruck nicht entlastet wird, besteht Verletzungsgefahr. -
Seite 16: Pumpe Zerlegen
Prodigy HDLV Pumpe Pumpe zerlegen Zur Verringerung von Stillstandzeiten eine Ersatzpumpe bevorraten, um eine reparaturbedürftige Pumpe zu ersetzen. Bestellinformationen siehe Ersatzteile, Pumpe auf Seite 18. ACHTUNG: Vor den folgenden Arbeiten den Systemluftdruck abstellen und ablassen. Wenn der Luftdruck nicht entlastet wird, besteht Verletzungsgefahr. - Seite 17 Prodigy HDLV Pumpe 1401530A Abb. 10 Pumpe zerlegen 1. 10 mm Stecker 8. Oberer Y-Verteilerblock 14. Schlauchmuttern (2) 2. Rückschlagventile 9. Pfropfenförderventilgehäuse 15. O-Ringe (4) 3. Fluidisierungsröhrenstopfen 10. Pfropfenförderventile 16. O-Ringe (2) 4. O-Ringe 11. Untere Verteiler-/Verschleißblöcke 17. Filterscheiben 5. O-Ringe 12.
-
Seite 18: Pumpe Zusammensetzen
Prodigy HDLV Pumpe Pumpe zusammensetzen VORSICHT: Reihenfolge beim Zusammensetzen und Spezifikationen beachten. Die Pumpe kann beschädigt werden, wenn Sie die Anweisungen zum Zusammensetzen nicht genau befolgen. VORSICHT: Nicht weiter festziehen, wenn das Pfropfenförder- ventilgehäuse unten am Verteilerblock- gehäuse anliegt. Pfropfenförder- ventilgehäuse... - Seite 19 Prodigy HDLV Pumpe 2--3 Lagen Teflonband auf das Gewinde des Rückschlagventils auftragen. Die Schrauben jeweils zwei Sicher festziehen. Umdrehungen nach diesem Muster abwechselnd bis auf 7--10 in. lb (0,8-1,1 Nm) festziehen. VORSICHT: Nicht weiter festziehen, wenn das Pfropfenförderventil- gehäuse oben am Y-Verteilerblock anliegt.
-
Seite 20: Pfropfenförderventil Ersetzen
Prodigy HDLV Pumpe Pfropfenförderventil ersetzen Pfropfenförderventil abnehmen ACHTUNG: Bei diesen Arbeiten Augenschutz tragen. Die Pfropfenförderventile schnellen in ihre normale Form zurück, wenn sie aus dem Pfropfenförderventilgehäuse gezogen werden. Das Pfropfenförderventilgehäuse in einen VORSICHT: Schraubstock polstern und gepolsterten Schraubstock einspannen. Die nicht zu fest anziehen. -
Seite 21: Pfropfenförderventil Installieren
Prodigy HDLV Pumpe Pfropfenförderventil installieren Das Pfropfenförderventilgehäuse umdrehen, so Das mit UP markierte Ende des Ventils im dass das obere Ende zu Ihnen zeigt. Das Einsteckwerkzeug zusammendrücken und dabei Pfropfenförderventil-Einsteckwerkzeug in das am Einsteckwerkzeug ziehen. Pfropfenförderventilgehäuse stecken. HINWEIS: Das Pfropfenförderventil in das... -
Seite 22: Ersatzteile
Prodigy HDLV Pumpe Ersatzteile Zur Ersatzteilbestellung wenden Sie sich bitte an Ihren Ansprechpartner bei Nordson. Pumpe Siehe Abbildung 11. Position Benennung Anzahl Hinweis — 1053219 PUMP ASSEMBLY, HDLV 1053310 CONNECTOR, female, 10 mm tube x in. RPT 1053266 VALVE, check, in. - Seite 23 Prodigy HDLV Pumpe 1401531A Abb. 11 Pumpe P/N 7119101A Nordson Corporation 2005...
-
Seite 24: Ersatzteile
Prodigy HDLV Pumpe Ersatzteile Für jede Pumpe in Ihrem System jeweils eine dieser Baugruppen bevorraten. Untere Verteilerblock- Verschleißblöcke Pfropfenförderventile Satz 1057260 Satz 1057257 (mit 2 Verschleißblöcken (mit 8 Pfropfenförderventilen, und 2 O-Ringen) 1 Einsteckwerkzeug und Anleitungen auf Seite 12 8 Filterscheiben)
