Installation
Montage und Anschlüsse
Installationshinweise
P/N 7179203_03
(Forts.)
SYSTEM MIT RÜCKLAUF
Siphonsatz
HINWEIS: Alle Siphonanschlüsse müssen luftdicht sein.
Luftundichtigkeiten beeinträchtigen das Ansaugen der Pumpe und verursachen
Hohlsog.

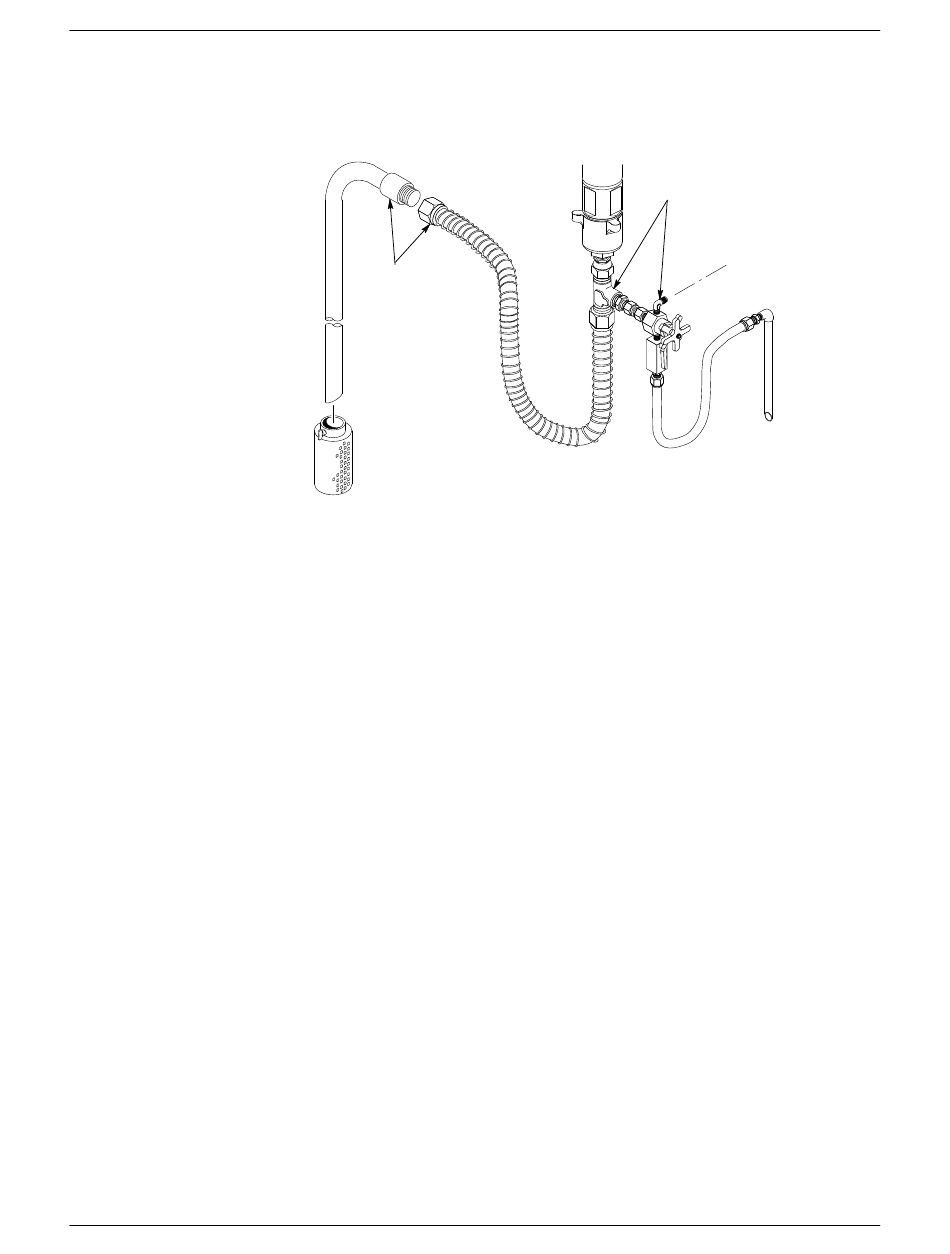

Abb. B 3‐3
Installation der optionalen Wartungssätze Siphon und Rücklaufventil
(System mit Rücklauf)
Abbildungen B 3‐4 und B 3‐5 zeigen typische Systeme ohne und mit
Rücklauf. Zum Installieren der Pumpe nach folgenden Anweisungen
vorgehen:
S
Die Pumpe mit sauberer, trockener Luft versorgen. In der Luft enthaltene
Feuchtigkeit kann im Motor einfrieren und dadurch schlechte Funktion
oder Stillstand verursachen. Lufttrockner verwenden und die Luft mit
einer Filtersiebweite von 40 Mikrometer oder kleiner filtern.
S
Die Luftleitung zur Pumpe sollte von oben an der Werksluftleitung
angeschlossen werden. Eine Tropfleitung und einen Ablasshahn unten
an der Tropfleitung installieren.
S
Ein Sicherheitsabsperrventil in der Versorgungsleitung zur Pumpe
installieren.
S
Den Luftfilter immer vor dem Regler installieren, um Kontamination des
Reglers zu verhindern.
S
Die an der Pumpe angeschlossenen Luft- und Fluidschläuche müssen
elektrisch leitfähig sein. Keine starren Leitungen verwenden, die
Pumpenvibrationen an das übrige System weiterleiten.
S
Sicherstellen, dass die Siphonanschlüsse fest und dicht sind. Bei
Undichtheit gelangt Luft in die Pumpe und verursacht Hohlsog und
schlechte Funktion.
S
Hochdruckfluidanschlüsse müssen fest und dicht sein. Siehe Abschnitt
B1, Sicherheitshinweise zu Informationen über die Gefahren von Fluiden
unter Hochdruck. Vor Beginn der Produktion alle Anschlüsse auf
Dichtheit prüfen.
Rücklaufventilsatz (Siehe
Anweisungen zum Satz)
Rücklaufschlauch
von Sprühpistolen
