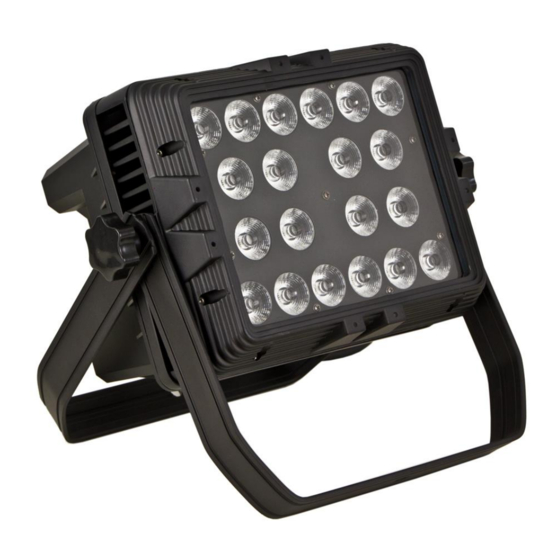

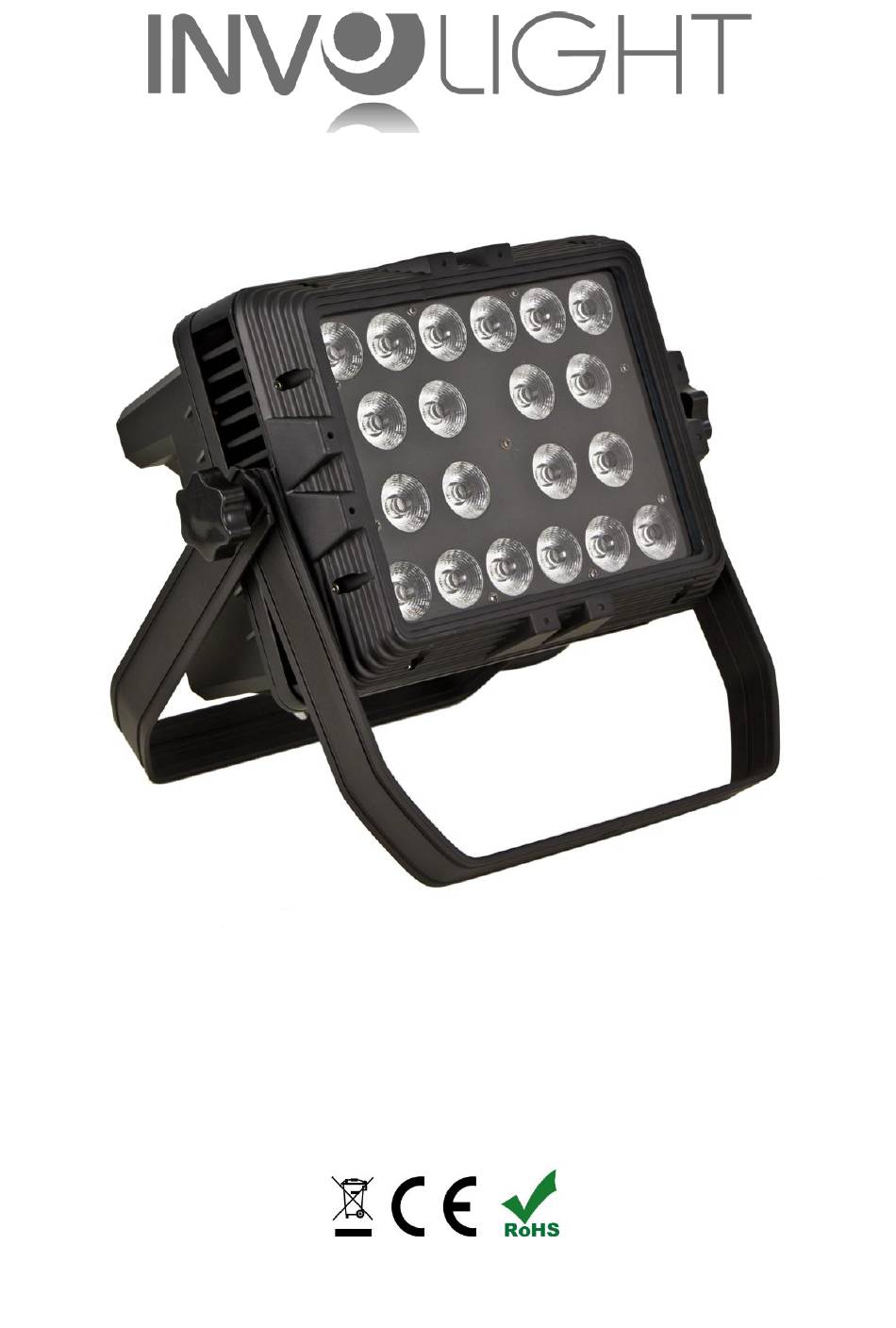

- Seite 1 Bedienungsanleitung LEDARCH2015 Outdoor LED- Architektur Scheinwerfer mit 20 x 15W 5-in-1 RGBWA LEDs Stand: April 2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „LEDARCH2015“! Mit diesem Gerät sind Sie Eigentümer eines hochwertigen und professionellen LED Scheinwerfers. Damit Ihnen Ihr „LEDARCH2015“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Der „LEDARCH2015“ ist gegen Strahlwasser geschützt (Schutzart IP65) und kann deshalb sowohl in Innenräumen als auch im Freien verwendet werden. Um diese Schutzart zu gewährleisten, müssen nach Öffnen des Gerätes evtl. -
Seite 6: Teil 3: Funktionen
Lieferumfang: 1x „LEDARCH2015“, 1x Stromkabel, 1x Bedienungsanleitung. Euro Standard Teil 3: Funktionen: Der „LEDARCH2015“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü eingestellt werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. 3.1 Anschlüsse, Bedien- und Anzeigeelemente: Rückseite:... -
Seite 7: Betriebsarten Und Einstellung Des On-Board Menüs
3.2 Betriebsarten und Einstellung des On-Board Menüs: Sie können folgende Modi und Funktionen einstellen: DMX Start Adresse DMX Modus Slave Modus Musiksteuerung, Mikrofonempfindlichkeit Farbwechsel (Jumping) Einstellbarer Strobe-Effekt Farbüberblendungen (Fading) Automatik Modus Statische Farbe Einstellbarer Strobe-Effekt Intensität Rot Intensität Grün Intensität Blau Intensität Weiß... - Seite 8 7-Kanal Modus (7-ch): Kanal Funktion Wert Beschreibung Rot von 0 – 100% dimmen 0-255 Grün von 0 – 100% dimmen Grün 0-255 Blau von 0 – 100% dimmen Blau 0-255 Weiß von 0 – 100% dimmen Weiß 0-255 Amber von 0 – 100% dimmen Amber 0-255 0-006...
-
Seite 9: Verbindungen In Der Betriebsart „Dmx
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb: Der „LEDARCH2015“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „LEDARCH2015“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 10: Teil 4. Fehlerbehebung
Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. - Seite 11 LEDARCH2015 MODELLBEZEICHNUNG: Produktart: Outdoor LED Fluter IP Schutzklasse: IP65 Farbspektrum: RGBWA LED Anzahl: LED Typ: 15W 5-in-1 Beleuchtungsstärke: 22960Lux @ 1m Abstrahlwinkel: 25° DMX Eingang: 3-pin Spezialstecker, verschraubbar DMX Ausgang: 3-pin Spezialstecker, verschraubbar DMX Modus: 5, 7 oder 8 Kanäle DMX Funktionen: Farbwechsel, Farbüberblenden, Programmwechsel, Stroboskop, Dimmer...
-
Seite 12: Teil 7: Umweltschutz
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. -
Seite 13: Passendes Zubehör
Passendes Zubehör: DMX Verlängerungskabel Strom Verlängerungskabel DMX Adapter SET Bestellnummer: Bestellnummer: Bestellnummer: A-000000-00476 IP DMX 1m A-000000-00479 IP POWER 1m A-000000-00470 DMX IP Adapter A-000000-00477 IP DMX 2m A-000000-00486 IP POWER 2m A-000000-00478 IP DMX 5m A-000000-00480 IP POWER 5m A-000000-00487 IP DMX 10m A-000000-00488... - Seite 14 LEDARCH2015 Bestellnummer: A-000000-05820 www.destilan-deutschland.de...
