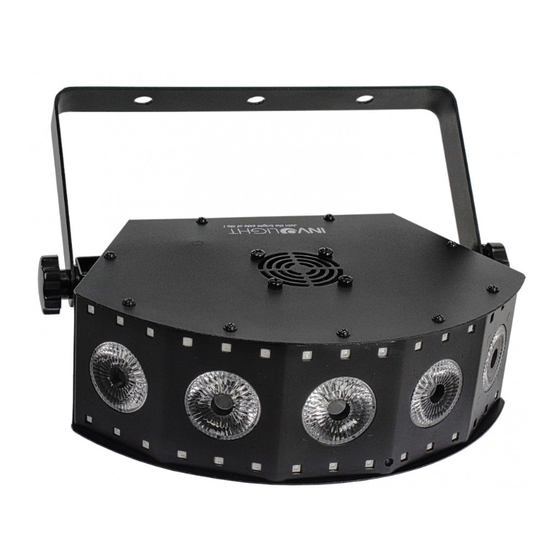

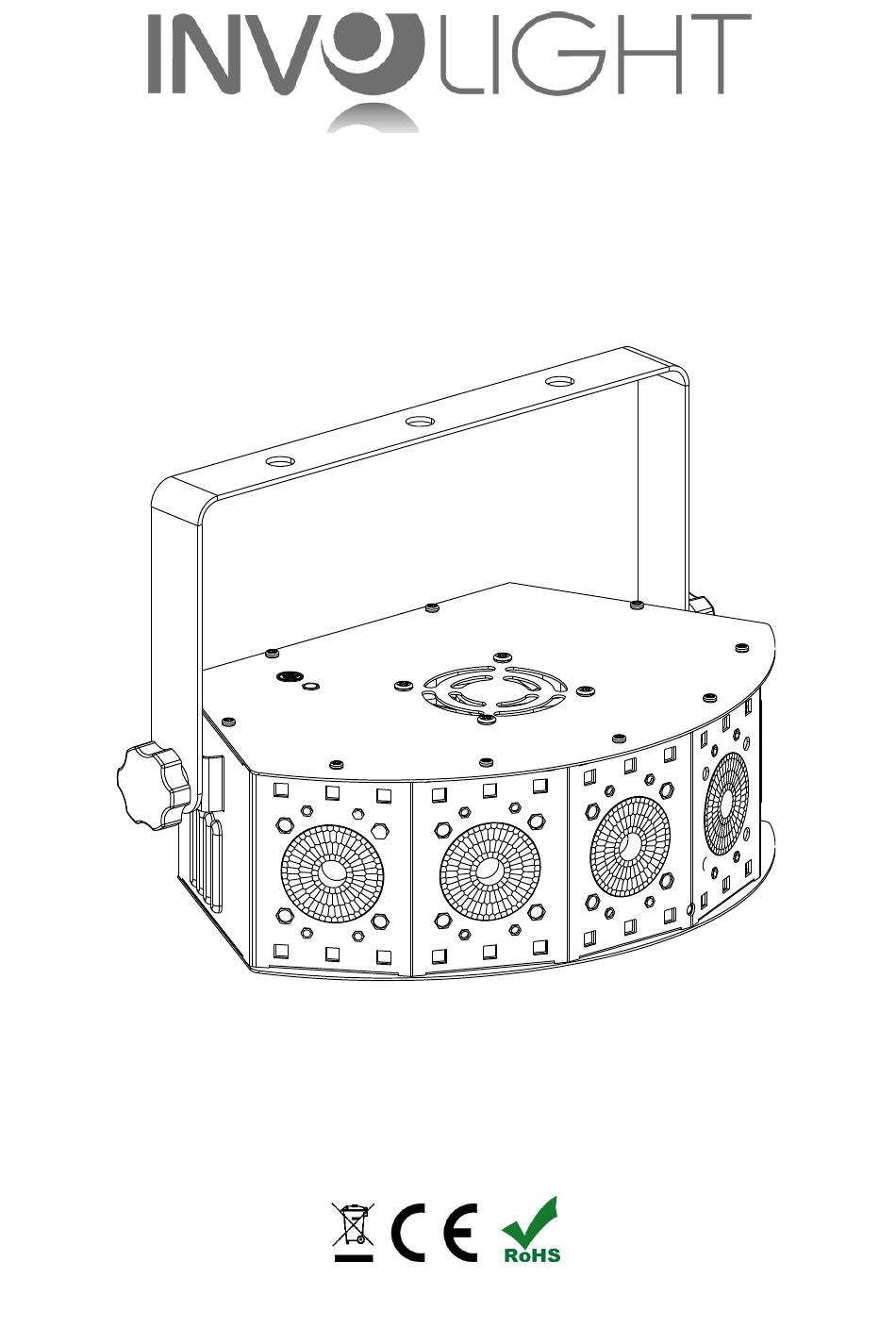

- Seite 1 Bedienungsanleitung User Manual Руководство по эксплуатации. LEDArray58 RGB+UV Wash Effekt mit zusätzlichen SMD LEDs...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................4 3.1 Bedienung: ........................4 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „LEDArray58“! Mit diesem Gerät sind Sie Eigentümer eines hochwertigen und professionellen LED Effekts mit modernster Technik. Damit Ihnen Ihr „LEDArray58“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Teil 3: Funktionen: 3.1 Bedienung: Der INVOLIGHT „LEDArray58“ ist ein DMX-512-steuerbarer LED Strahleneffekt. Das Gerät vereint Wash-Effekt und SMD-Strobe-Effekt in einem Scheinwerfer. Er kann über 1, 5 oder 20 DMX-Kanäle, automatisch oder Musik gesteuert und als Master oder Slave eingesetzt werden. Über den Netzstecker wird das Gerät mit Hilfe des beiliegenden Stromkabels mit dem Strom-Netz verbunden. -
Seite 6: Betriebsarten Und Einstellung Des On-Board Menüs
UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der „LEDArray58“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1 Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu“ so oft, bis die einzustellende Funktion erreicht ist. - Seite 7 sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. Sie können folgende Modi und Funktionen einstellen: Modus Menü Beschreibung 20CH D001 DMX-Kanal-Modus auswählen und Addr DMX Startadresse einstellen. d512 Stat S 01-15 Statische Farben Statische Farben Auto Au 1-3 Auto Programme Automatikprogramm 1 bis 3...
-
Seite 8: Belegung Der Dmx Kanäle In Der Übersicht
“. Mit den „Up“ und „Down“ Tasten können Sie nun die gewünschte Startadresse einstellen. MASTER/SLAVE-BETRIEB: Der „LEDArray58“ kann mit weiteren Geräten verlinkt werden. Um ein Gerät als „Slave“ einzustellen, drücken Sie Slav die Taste „Menu“ bis im Display „ “ erscheint. Bestätigen Sie mit der Taste „Enter“. Wählen Sie am Master- Gerät das gewünschte Programm. - Seite 9 5 Kanal Modus: 0-255 LED Master Dimmer (0-100%) 0-255 LED Stroboskop (0-100%) Keine Funktion 10-29 30-49 Grün 50-69 Blau 70-89 90-109 Rot + Grün 110-129 Rot + Blau 130-149 Rot + UV LED 1-5- 150-169 Grün + Blau Bereich 170-189 Grün + UV 190-209 Blau + UV...
-
Seite 10: Verbindungen In Der Betriebsart „Dmx
220-229 Rot + Grün + UV 230-239 Rot + Blau + UV 240-249 Grün + Blau + UV 250-255 Alle LED an Keine Funktion 10-29 30-49 Grün 50-69 Blau 70-89 90-109 Rot + Grün 110-129 Rot + Blau 130-149 Rot + UV LED 1-5- 150-169 Grün + Blau... -
Seite 11: Verbindungen In Der Betriebsart „Master/Slave
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb Der „LEDArray58“ lässt sich auch im Stand-Alone-Betrieb ohne DMX-Controller einsetzen. Trennen Sie dazu den „LEDArray58“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 12: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)
3.7 Infrarot-Fernbedienung (im Lieferumfang enthalten) Die mitgelieferte Fernbedienung ermöglicht das Ansteuern der „LEDArray58“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden. -
Seite 13: Teil 5: Wartung
Teil 5: Wartung: WICHTIGER HINWEIS: Trennen Sie das Gerät vor Wartungsarbeiten vom Netz! Achtung Laserdiode! Öffnen oder verändern Sie niemals das Gerät. Eine Veränderung kann zum Austritt gefährlicher Laserstrahlung führen, die die angegebene Leistung um ein vielfaches überschreitet Verwendete Schrauben müssen fest angezogen werden und dürfen keine Rostspuren zeigen. Das Gehäuse, der Montagebügel und der Montageort (z.B. -
Seite 14: Teil 6: Technische Daten
279 x 197 x 180mm Gewicht: 1,8 kg Weitere Eigenschaften: IR-Fernbedienung Lieferumfang: 1x "LEDArray58", 1x IEC Stromkabel, 1x IR-Fernbedienung, 1x Aufhängebügel, 1x Bedienungsanleitung. Teil 7: Umweltschutz: An alle Einwohner der Europäischen Union: Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG. Entsorgen Sie Ihr Alt Gerät nicht mit dem normalen Hausmüll. -
Seite 15: Teil 8: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 16 LEDArray58 order code: A-000000-05923 www.destilan-deutschland.de...
- Seite 17 ENGLISH Table of Contents Part 1: Warnings: ........................17 1.1 Overview of the meaning of symbols and signal words: ..........17 1.2 Safety instructions: ......................18 1.3 Intended use ........................19 Part 2: Installation: ........................19 Part 3: Functions and operations: ..................... 19 3.1 Operations: ........................
-
Seite 18: Part 1: Warnings
We congratulate you on the purchase of an INVOLIGHT "LEDarray58"! With this device you are the owner of a high-quality and professional LED effect with the latest technology. In order to make your "LEDarray58" long lasting, please read these instructions carefully before putting it into operation. If you have any questions, please contact your local INVOLIGHT dealer. -
Seite 19: Safety Instructions
1.2 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The rating plate is located on the underside of the product. Please read all warnings and operating instructions carefully before using this unit. Keep this manual for future reference. -
Seite 20: Intended Use
3.1 Operations: The INVOLIGHT "LEDArray58" is a DMX 512 controllable LED beam effect. The unit combines wash effect and SMD strobe effect in one device. It can be controlled via 1, 5 or 20 DMX channels, automatically or by music control and used via master or slave mode. -
Seite 21: Operating Modes And Setting Of The On-Board Menu
DOWN - Decreases the setting value. The "LEDArray58" has various operating modes, all of them can be set via the on-board menu (see fig.1 housing back). Always press "Menu" until the function to be set is reached. With "Enter" you get to the individual, adjustable values. - Seite 22 Mode Program Description 20CH D001 Select DMX channel mode and set Addr DMX start address. d512 Stat S 01-15 Static colors Static colors Auto Au 1-3 Auto Program Autoprogram from 1 till 3 Music Control Soun So 1-3 Sound program from 1 till 3 (Sound) SPEE SP 1-9...
-
Seite 23: Assignment Of The Dmx Channels In The Overview
MICROPHONE SENSIVITY: "Menu" The sensitivity with which the headlamp reacts to the music signals (bass impulses).Press the button "Sens". "Enter" until the display shows The microphone sensitivity menu is displayed. Press again to "SE-1" "SE-9". "Up" "Down" select the microphone sensitivity With the buttons, you can now set the desired microphone sensitivity. - Seite 24 5 Channel mode: 0-255 LED Master Dimmer (0-100%) 0-255 LED Stroboskope (0-100%) No Function 10-29 30-49 Greed 50-69 Bleu 70-89 90-109 Red + Green 110-129 Red + Blue 130-149 Red + UV LED 1-5- 150-169 Green + Blue Mode 170-189 Green + UV 190-209 Blue + UV...
-
Seite 25: Connections In "Dmx" Mode
220-229 Red + Greed + UV 230-239 Red + Blue + UV 240-249 Green + Blue + UV 250-255 All LED No Function 10-29 30-49 Green 50-69 Blue 70-89 90-109 Red + Green 110-129 Red + Blue 130-149 Red + UV LED 1-5- 150-169 Green + Bleu... -
Seite 26: Connections In "Master / Slave" Mode
Then, connect the DMX output of the first slave device to the DMX input of the second slave device, and so on. 3.6 Stand-alone operation: The "LEDarray58" can also be used in stand-alone mode without a DMX controller. Disconnect the "LEDarray58" from the controller and call the preprogrammed program. -
Seite 27: Infrared Remote Control (Included)
3.7 Infrared remote control (included): The supplied remote control also allows the "LEDarray58” to be controlled without a DMX controller and offers much more possibilities than the functions available via the on-board menu. Make sure the remote control is pointing directly at the unit and there are no obstructions between the unit and the remote control. -
Seite 28: Part 4. Troubleshooting
Part 4. Troubleshooting: The device does not work, no light: Check the mains connection and the main fuse. No response to the DMX controller: Check the DMX connectors and cables for correct connection. Check the address settings and the DMX polarity. Check whether the DMX cables are near or next to high voltage cables. -
Seite 29: Part 7: Environmental Protection
1,8 kg Further features: IR-Remote Delivery: 1x "LEDArray58", 1x IEC power cable, 1x IR remote control, , 1x user manual. Part 7: Environmental protection: To all residents of the European Union: This product is subject to European Directive 2002/96 / EC. Dispose of your old device not with normal household waste. -
Seite 30: Part 8: Warranty Conditions
Part 8: Warranty conditions: INVOLIGHT devices are subject to the valid legal warranty provisions. Check with your dealer for the valid warranty conditions. The following conditions apply when purchasing an INVOLIGHT product: Only authorized dealers determined by INVOLIGHT may carry out repairs to INVOLIGHT devices. The warranty claim expires if an unauthorized service, technician or a private person undertakes a repair attempt or opens the device. - Seite 31 LEDArray58 order code: A-000000-05923 www.destilan-deutschland.de...
- Seite 32 Ру сски Содержание Часть 1: Предупреждения....................... 32 1.1 общие сведения значени символов и предупреждени : .......... 32 1.2 Указания по технике безопасности: ................33 1.3 Использование по назначению: ..................34 Часть 2: Установка........................34 Часть 3: Функции........................35 3.1 Управление: ........................
-
Seite 33: Часть 1: Предупреждения
Поздравляем Вас с покупкой INVOLIGHT „LEDArray58“ Вы стали владельцем профессионального, высококачественного, с новейшими технологиями, светодиодного эффекта освещения. Для обеспечения надежного функционирования „LEDArray58“ в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации устройства. В случае возникновения вопросов, связанных с... -
Seite 34: Указания По Технике Безопасности
1.2 Указания по технике безопасности: Эта информация содержит важные указания по безопасной эксплуатации прибора. Убедитесь в том, что эти сведения доступны всем, кто использует данное устро ство. Пожалу ста, прочтите внимательно все предупреждения и инструкции по эксплуатации перед использованием этого светового прибора. Сохраня те это руководство на протяжении всего времени эксплуатации... -
Seite 35: Использование По Назначению
знания и опыт. Другие лица могут использовать прибор только под руководством компетентного лица или после его инструктирования. Обратите внимание при выборе места установки, убедитесь, что светово прибор „LEDArray58“ не будет подвергаться возде ствию избыточного тепла, влаги и пыли. Удостоверьтесь, что кабель лежит свободно и не натянут. Не выполняя этих правил, вы ставите под угрозу... -
Seite 36: Часть 3: Функции
Часть 3: Функции. 3.1 Управление: INVOLIGHT „LEDArray58“, это светодиодны RGB+UV светово прибор сочетающи в себе Wash-эффект и Стробоскоп (LED SMD). Устро ство может управляться по 1, 5 или 20 каналам DMX, а также работать в автоматическом режиме, от звуково активации или с помощью функции Master/Slave. Прибор включается... -
Seite 37: Режимы Работы И Настро Ки Меню
UP – Значение «вверх» регулировки по меню. DOWN – Значение «вниз» регулировки по меню. „LEDArray58“ имеет различные режимы работы, которые можно выбрать через диспле - меню (См. рис.1 задняя часть корпуса) и установить. Для этого необходимо нажать „Menu“ и выбрать ту опцию для... - Seite 38 „Down“ зада те необходимы адрес по DMX. MASTER/SLAVE-режим „LEDArray58“ можно связать с другими аналогичными приборами для синхронности воспроизведения авто программ. В этом режиме настро ка авто-программ происходит на одном приборе «Master» (ведущем), все остальные подключенные к нему устанавливаются как ведомые (Slave).
-
Seite 39: Назначение Dmx-Каналов В Таблице
3.3 Назначение DMX-каналов в таблице: „LEDArray58“ управляется по 1,5 или 20 DMX-каналам. Примечание: Для настро ки и управления по DMX необходимы базовые знания в области «DMX-512» Ниже в таблице будут перечислены каналы и их функции по стандарту DMX-512 для управления с... - Seite 40 20 Kanal Modus: Канал 1 LED Мастер диммер (0-100%) 0-255 Канал 2 LED Стробоскоп (0-100%) 0-255 Отсутствует функция Красны 10-29 Зелены 30-49 Сини 50-69 Ультрафиолет 70-89 Красны + Зелены 90-109 Индивидуальное Красны + Сини 110-129 управление цвета для Красны + Ультрафиолет каждого...
-
Seite 41: Соединения В Режиме „Dmx
XLR к DMX-«выходу»(OUT) светово прибор Master (главны ) с DMX-входом(IN) первого вспомогательного аппарата, затем подключите DMX-«выход» первого вспомогательного аппарата с DMX-входом второго вспомогательного аппарата и так далее. 3.5 Автономны режим: „LEDArray58“ может также использоваться в Автономном режиме без установки DMX-контроллера. Для этого отсоедините „LEDArray58“ от контроллера и активиру те встроенные программы. -
Seite 42: Инфракрасны Пульт Дистанционного Управления
3.7 Инфракрасны пульт дистанционного управления: Пульт дистанционного управления позволяет управлять „LEDArray58“ без DMX-контроллера и предлагает значительно больше возможносте , чем с помощью ручного управления по меню. Убедитесь, что пульт дистанционного управления направлен непосредственно на устро ство, чтобы между устро ством и пультом не было никаких препятстви . -
Seite 43: Часть 4. Устранение Неполадок
Часть 4. Устранение неполадок: Устройство не работает, или нет света: Проверьте подключение к сети и главны предохранитель. Устройство не реагирует на команды DMX контроллера: Проверьте правильность распа ки разъемов и целостность коммутационных кабеле . Проверьте настро ки DMX адреса и полярность сигнала. Проверьте, не... -
Seite 44: Часть 6: Технические Характеристики
1,8 кг. Дополнительные свойства и аксессуары: ИК-пульт дистанционного управления. Комплект поставки: 1x "LEDArray58", 1x IEC кабель питания, 1x ИК-пульт ДУ, 1x Планка (лира) для подвесного монтажа, 1x Руководство по эксплуатации. Часть 7: Охрана Окружающей Среды. Для всех жителе Европе ского Союза: На... -
Seite 45: Декларация О Соответствии
Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив Директива по электромагнитно совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС. ООО «ИНВАСК» Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б Тел. (495) 565-0161 (многоканальный) Факс... - Seite 46 LEDArray58 order code: A-000000-05923...
