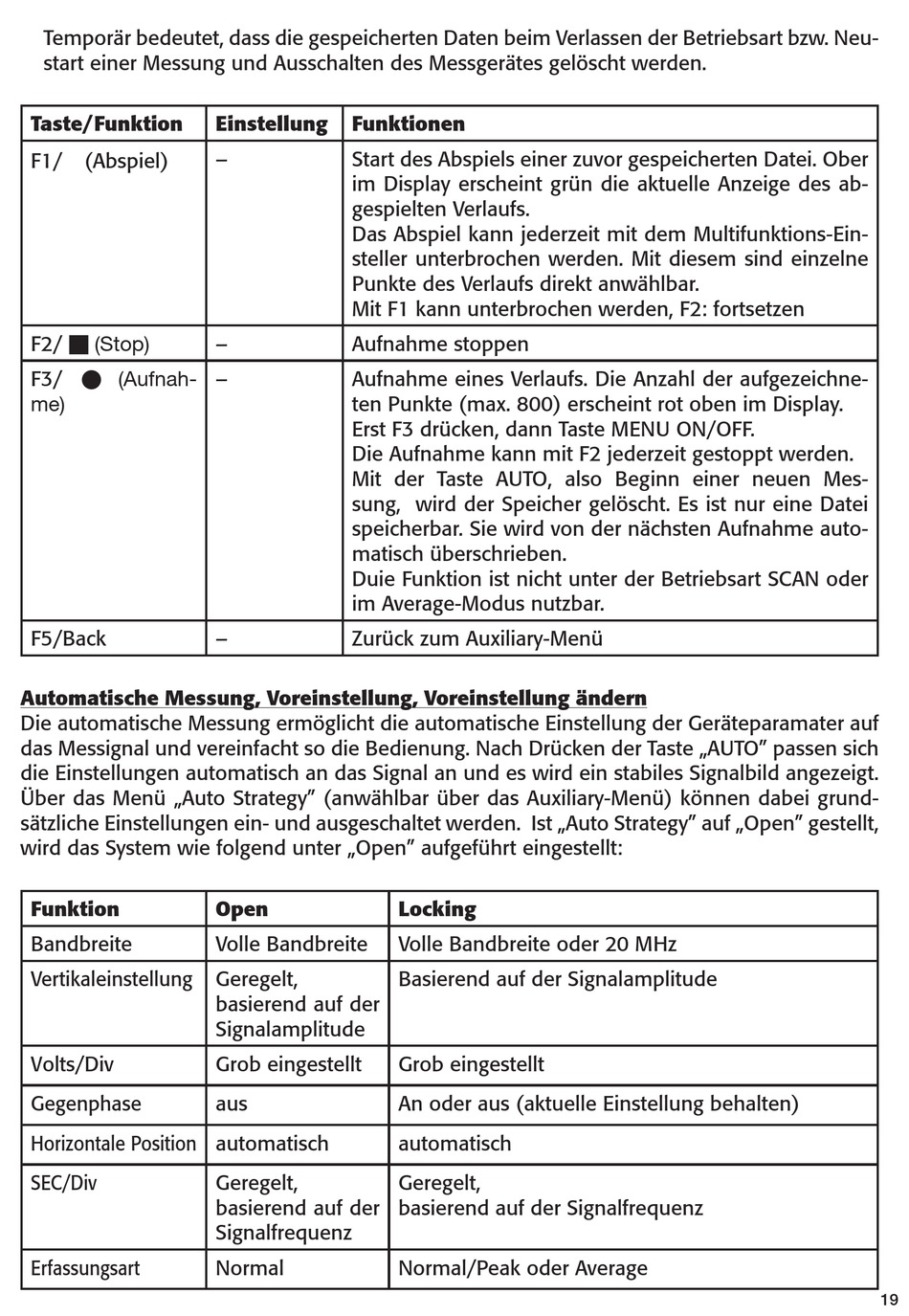

Temporär bedeutet, dass die gespeicherten Daten beim Verlassen der Betriebsart bzw. Neu-
start einer Messung und Ausschalten des Messgerätes gelöscht werden.
Taste/Funktion
F1/
(Abspiel)
F2/ n (Stop)
F3/ l (Aufnah-
me)
F5/Back
Automatische Messung, Voreinstellung, Voreinstellung ändern
Die automatische Messung ermöglicht die automatische Einstellung der Geräteparamater auf
das Messignal und vereinfacht so die Bedienung. Nach Drücken der Taste „AUTO" passen sich
die Einstellungen automatisch an das Signal an und es wird ein stabiles Signalbild angezeigt.
Über das Menü „Auto Strategy" (anwählbar über das Auxiliary-Menü) können dabei grund-
sätzliche Einstellungen ein- und ausgeschaltet werden. Ist „Auto Strategy" auf „Open" gestellt,
wird das System wie folgend unter „Open" aufgeführt eingestellt:
Funktion
Bandbreite
Vertikaleinstellung
Volts/Div
Gegenphase
Horizontale Position automatisch
SEC/Div
Erfassungsart
Einstellung
Funktionen
–
Start des Abspiels einer zuvor gespeicherten Datei. Ober
im Display erscheint grün die aktuelle Anzeige des ab-
gespielten Verlaufs.
Das Abspiel kann jederzeit mit dem Multifunktions-Ein-
steller unterbrochen werden. Mit diesem sind einzelne
Punkte des Verlaufs direkt anwählbar.
Mit F1 kann unterbrochen werden, F2: fortsetzen
–
Aufnahme stoppen
–
Aufnahme eines Verlaufs. Die Anzahl der aufgezeichne-
ten Punkte (max. 800) erscheint rot oben im Display.
Erst F3 drücken, dann Taste MENU ON/OFF.
Die Aufnahme kann mit F2 jederzeit gestoppt werden.
Mit der Taste AUTO, also Beginn einer neuen Mes-
sung, wird der Speicher gelöscht. Es ist nur eine Datei
speicherbar. Sie wird von der nächsten Aufnahme auto-
matisch überschrieben.
Duie Funktion ist nicht unter der Betriebsart SCAN oder
im Average-Modus nutzbar.
–
Zurück zum Auxiliary-Menü
Open
Volle Bandbreite
Geregelt,
basierend auf der
Signalamplitude
Grob eingestellt
aus
Geregelt,
basierend auf der
Signalfrequenz
Normal
Locking
Volle Bandbreite oder 20 MHz
Basierend auf der Signalamplitude
Grob eingestellt
An oder aus (aktuelle Einstellung behalten)
automatisch
Geregelt,
basierend auf der Signalfrequenz
Normal/Peak oder Average
19
