überkompensiert
6.1 AUTOSET
Die Autoset-Funktion passt das Gerät automatisch an die Parameter des anliegenden Mess-
Signals an.
Bitte beachten Sie, dass die Autoset-Funktion nur bei Signalen mit einer Frequenz von mehr
als 40 Hz und einem Tastverhältnis ≥1% nutzbar ist.
· Schließen Sie die Messleitung mit dem Tastkopf an das Mess-Signal an.
Erfassen Sie den Tastkopf stets hinter dem Kragen, berühren Sie niemals blanke Teile
des Tastkopfes oder des Masseanschlusses!
· Drücken Sie die Taste „AUTO". Jetzt stellt das Gerät automatisch eine optimale Sig-
naldarstellung ein.
· Bei Bedarf können Sie nun manuelle Einstellungen vornehmen. Beachten Sie dazu auch
die Einstellung zahlreicher Grundfunktionen, die ab Kapitel 7.8 beschrieben sind.
6.2 Grundfunktion Vertikalsystem
· Die vertikale Position der Messkurve wird mit dem Einsteller „POSITION" im Bedienfeld
„VERTICAL" eingestellt. Die Nulllinie des Signals wird dabei vom Cursor links und rechts
markiert.
· Durch Drücken von „POSITION" wird das Signal automatisch wieder auf die Bildmitte (Fa-
denkreuz) gestellt.
· Mit „SCALE" wird die Signalspannungs-Skalierung „V/DIV" gewählt. Die Skalierung wird
nummerisch unten im Display angezeigt, z. B. 1,00 V für 1 V/DIV.
· Mit CH1 / CH2 kann die jeweilige Kanaldarstellung gewählt werden.
· Die Funktionen REF und MATH sind im weiteren Verlauf der Anleitung erklärt.
6.3 Grundfunktion Horizontalsystem (Zeitbasis)
· Die horizontale Position der Messkurve wird (für beide Kanäle) mit dem Einsteller „POSI-
TION" im Bedienfeld „HORIZONTAL" gewählt. Die Nulllinie des Signals wird dabei mit dem
Cursor oben markiert.
· Die gewählte Zeitbasis wird unten im Display (Z) angezeigt, z. B. 1.00 ms. Die Abweichung
der Nulllinie der Messkurve von der Bildmitte wird oben (M) angezeigt.
· Durch Drücken von „POSITION" wird das Signal automatisch wieder auf die Bildmitte (Fa-
denkreuz) gestellt.
· Mit „SCALE" wird die Zeitbasis-Skalierung „SEC/DIV" gewählt (Einstellbereich 2 ns - 50 s,
Raster 1-2-5).
· Die Funktionen, die über „MENU" verfügbar sind, sind im weiteren Verlauf der Anleitung
erklärt.
6.4 Grundfunktion Triggersystem
· Mit dem Einsteller „LEVEL" wird der gewünschte Triggerpegel eingestellt. Der Triggerpegel
wird mit dem Cursor rechts und mit der Triggeranzeige (T) unten im Display angezeigt.
· Durch Drücken von „LEVEL" wird der Triggerpegel auf 50% zurückgesetzt.

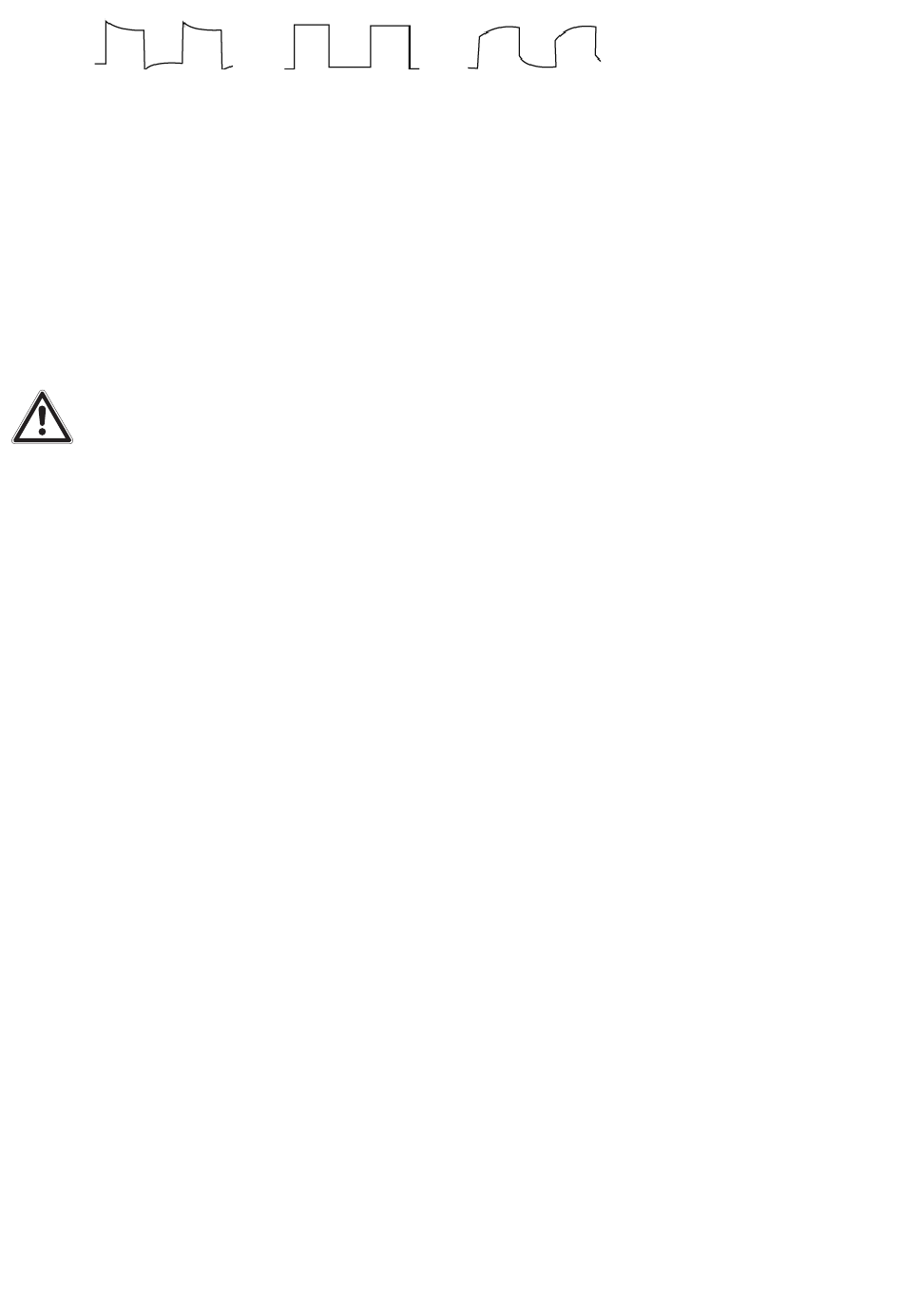

Richtig kompensiert
unterkompensiert
7
