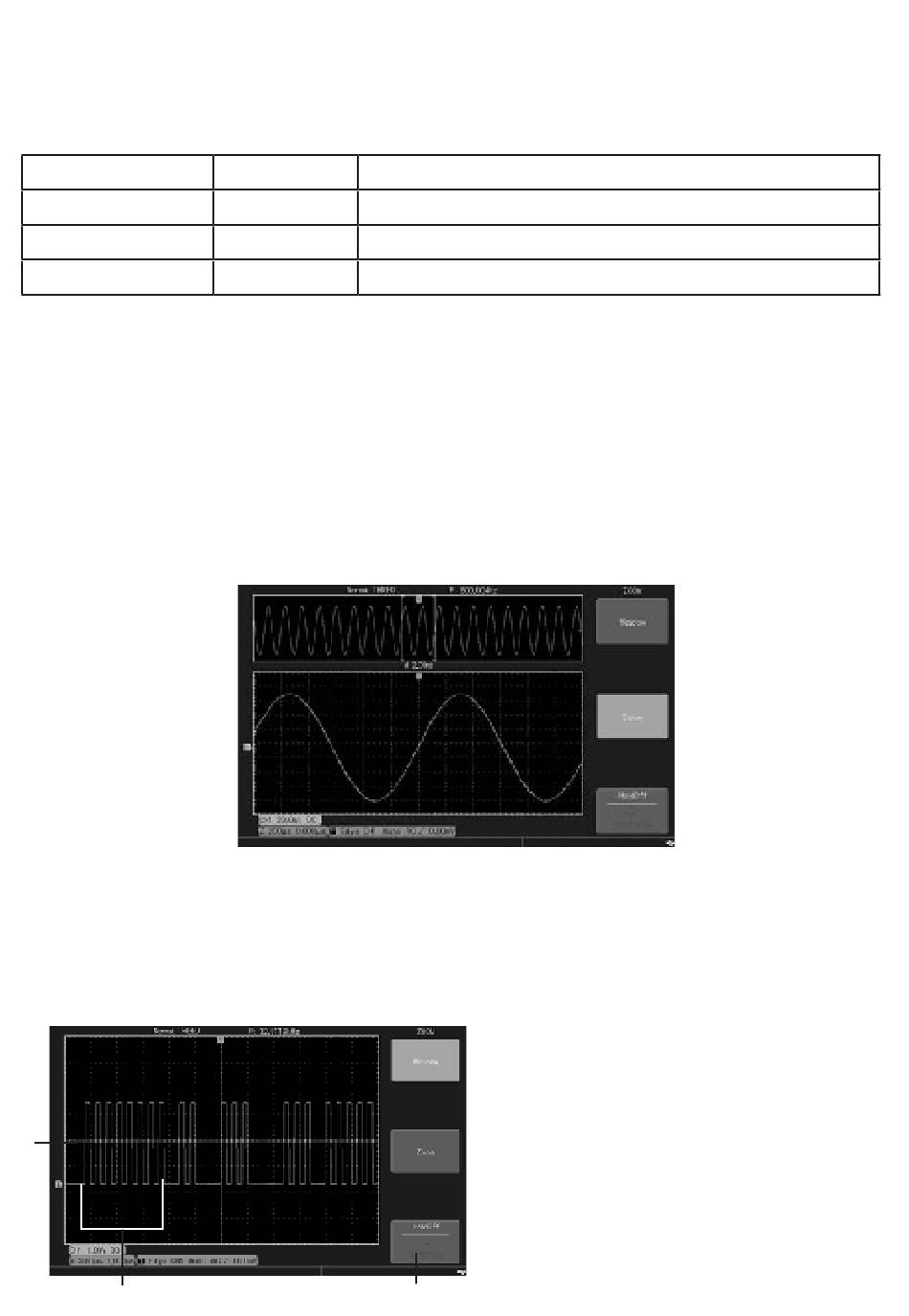

Im Rahmen der Zeitablenkung (siehe 6.3) steht ein Menü für erweiterte Funktionen zur Verfü-
gung. Hier kann ein Kurvenverlauf in horizontaler Richtung gezoomt und genauer untersucht
werden und die Triggerung komplizierter Signale durch eine Hold-off-Funktion ausgelöst werden.
Menü:
Taste/Funktion
Main
Extension Window –
F5/Holdoff
Zoom-Funktion (Extension Window):
· Im Zoom-Bildschirm erscheint oben die originale Signalkurve, darunter die gezoomte Kurve.
· Mit dem Horizontal-Einsteller „POSITION" können Sie den zu zoomenden Kurventeil anfah-
ren.
· Mit dem Horizontal-Einsteller „SCALE" können Sie den Zoombereich einstellen.
· Die zuvor in der Hauptanzeige eingestellte Zeitablenkung wird im oberen Fenster weiß
angezeigt.
· Der Zeitbereich für den eingestellten Zoom wird unten in der Anzeige für die Zeitablenkung
(Z) angezeigt.
Hold-Off-Funktion:
· Bei komplizierten Signalverläufen, z. B. einer Impulsfolge, ist es für die Automatik mitunter
nicht einfach, den richtigen Triggerpunkt für die Detektierung zu finden.
Hier kann die manuelle Hold-Off-Funktion eingesetzt werden und man kann die Zeitspan-
ne zwischen der Detektierung der gewünschten Triggerflanken der Impulsfolge einstellen.
So kann man gewünschte Impulsfolgen innerhalb eines Signalverlaufs triggern, siehe fol-
gendes Beispiel:
A
7.5 Triggersystem
B
Einstellung
Funktionen
–
Anwahl der Hauptanzeige
Anwahl der Zoomanzeige
100 ns - 1,5 s Holdoff-Zeit einstellen
A - Trigger-Position
B - Hold-Off-Bereich
C - einzustellende Hold-Off-Zeit
C
