Referenzteil • 12. Program-Modus
B (Break point)
Bestimmt die Frequenz, die nach Verstreichen der Decay-Phase ("DT") erreicht wird. Hier können dieselben
Werte wie beim Attack-Pegel ("A") eingestellt werden.
ST (Slope time)
Dieser Parameter bestimmt die Zeit, während der sich die Filterfrequenz vom Break Point ("B") zum Haltepe-
gel ("S") hin verschiebt. Hier können dieselben Werte wie bei der Attack-Phase ("AT") eingestellt werden.
S (Sustain level, Haltepegel)
Bestimmt die Filterfrequenz, die nach Verstreichen der Slope-Phase ("ST") erreicht wird. Hier können diesel-
ben Werte wie beim Attack-Pegel ("A") eingestellt werden.
RT (Release time, Release-Phase)
Dieser Parameter bestimmt die Zeit, während der sich die Filterfrequenz nach Loslassen der Taste vom Halte-
pegel ("S") zur normalen Filterfrequenz hin verschiebt. Hier können dieselben Werte wie bei der Attack-
Phase ("AT") eingestellt werden.
R (Release level, Release-Pegel)
Bestimmt die Filterfrequenz, die nach Verstreichen der Release-Phase ("RT") erreicht wird. Hier können die-
selben Werte wie beim Attack-Pegel ("A") eingestellt werden.

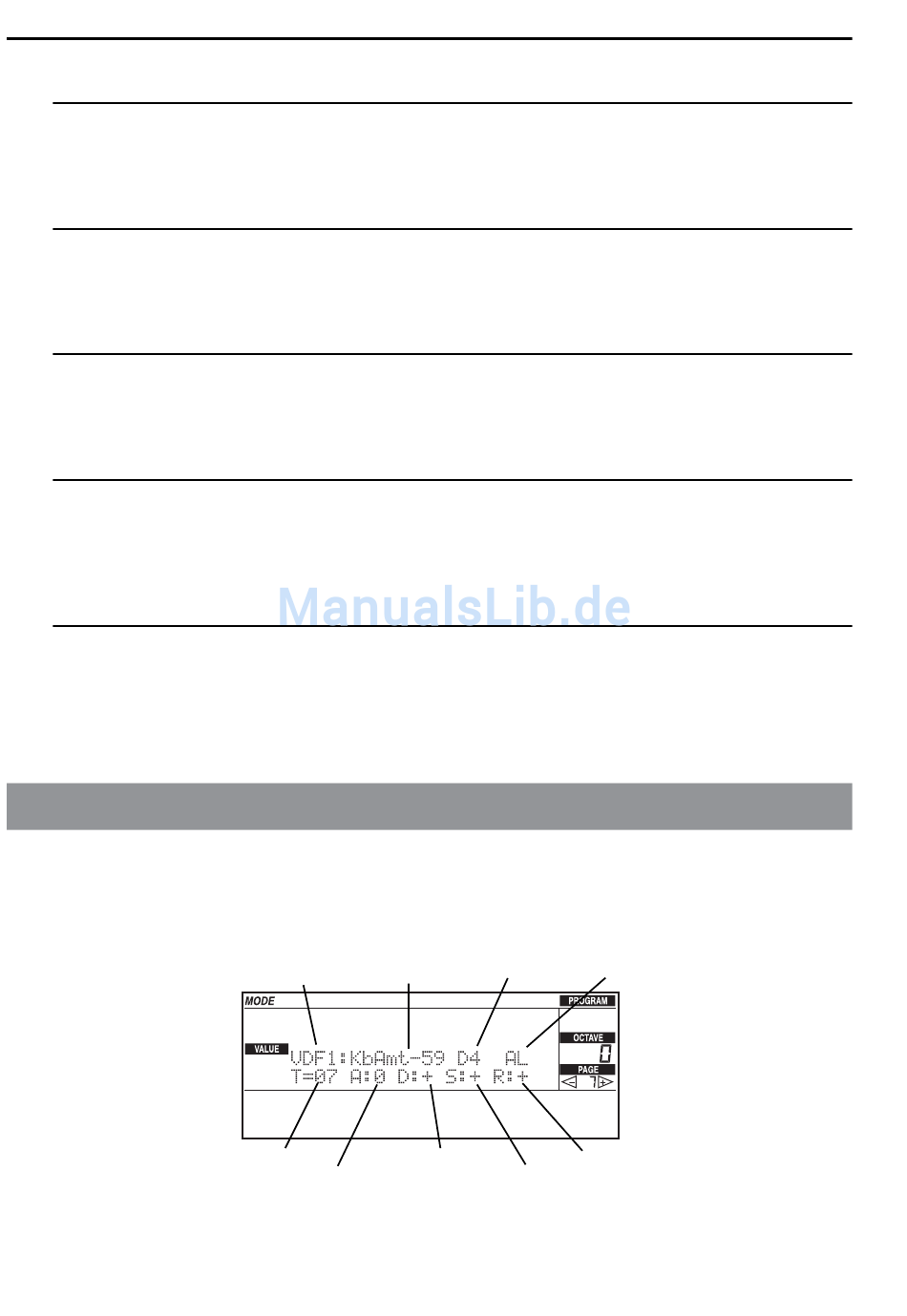

Seite 7: Filter-Tracking
Beim Filter-Tracking (VDF) handelt es sich um eine Funktion, mit der es möglich ist, die Filterfrequenz (VDF
Cutoff Frequency) durch die Position der angeschlagenen Tasten auf der Tastatur (also praktisch durch die
Tonhöhe) beeinflussen zu lassen. Bei vielen akustischen Instrumenten klingen die hohen Töne heller, wäh-
rend die tiefen viel geschlossener und dunkler klingen. Mit derselben Funktion läßt sich außerdem die Inten-
sität der Filterhüllkurve (VDF EG) je nach der Position der Taste auf der Tastatur verändern.
158
VDF1/VDF2 Amount
Time amount
Decay time
Attack time
Einsatz- Mode
Release time
Slope time
[-99...+99]
[00...99]
[-99...+99]
[00...99]
[-99...+99]
