EINBAUSANLEITUNG
FESTPLATTENERWEITERUNG

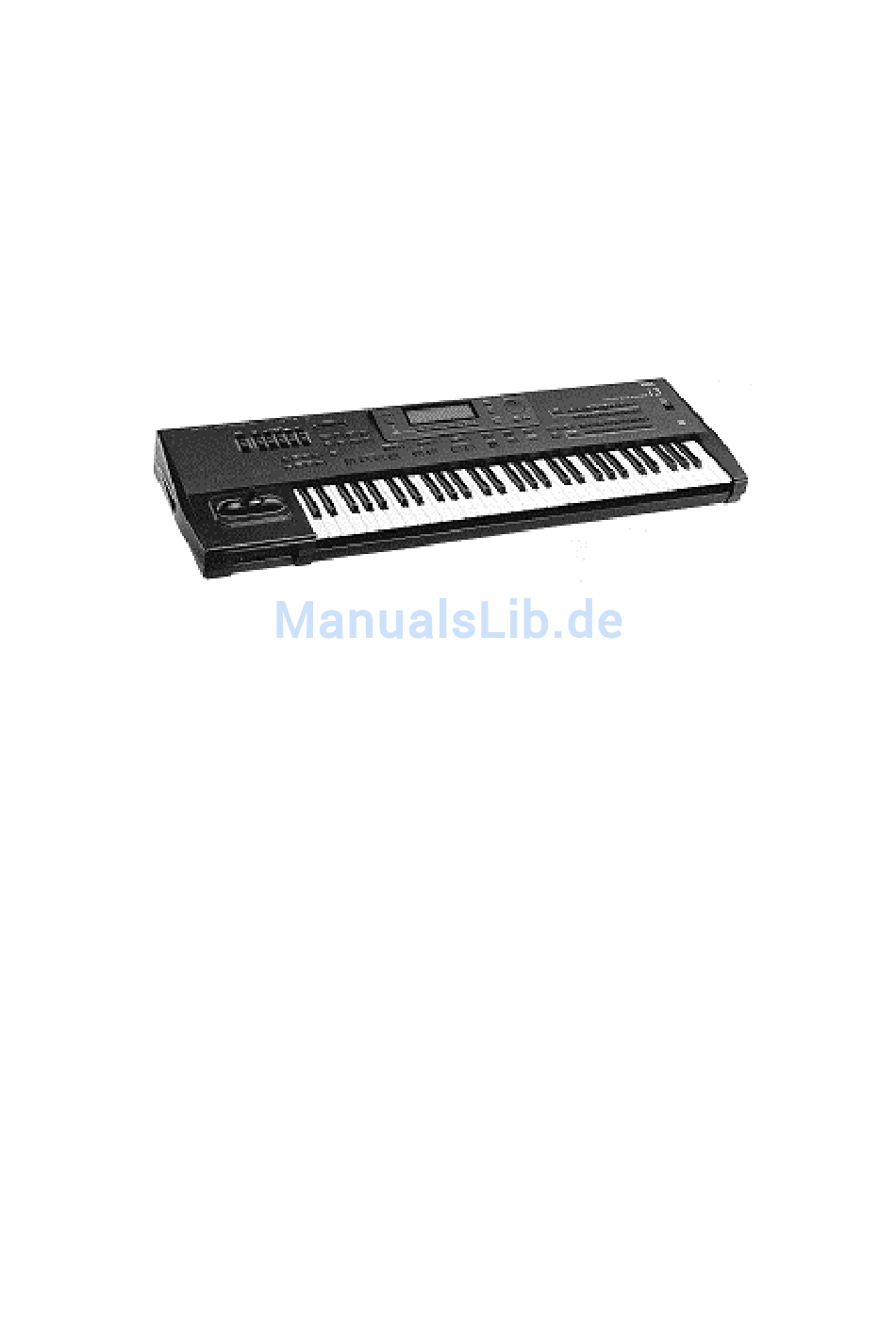

KORG i2HD/i3HD
Inhalt:
Bauteile des i2/i3 HD Kits
1.
Allgemeines
2.
Sicherung der Daten
3.
Öffnen des i2/i3 Keyboards
4.
Austausch des Betriebsystems
5.
Einbau des i2/i3 Harddisk- Boards in
Normalversion (gelbes EPROM)
6.
Einbau des i2/i3 Harddisk - Boards in Ge-
räte der EX-Version (rotes EPROM)
7.
Inbetriebnahme, Initialisierung
8.
Formatierung der Festplatte und Test
Abbildung 1 (Gehäuseunterseite KORG i2/i3)
Abbildung 2 (KORG i2/i3 Mainboard)
© 1996 musitronics GmbH
Werbung
Verwandte Anleitungen für Korg i2HD
Inhaltszusammenfassung für Korg i2HD
- Seite 1 Einbau des i2/i3 Harddisk- Boards in Normalversion (gelbes EPROM) Einbau des i2/i3 Harddisk - Boards in Ge- räte der EX-Version (rotes EPROM) Inbetriebnahme, Initialisierung Formatierung der Festplatte und Test Abbildung 1 (Gehäuseunterseite KORG i2/i3) Abbildung 2 (KORG i2/i3 Mainboard) © 1996 musitronics GmbH...
- Seite 2 ACHTUNG Der Einbau dieser Festplatte für die Modelle i2/i3 darf nur vom autorisierten Fach- personal vorgenommen werden. Für Schäden, die durch unsachgemäßen Einbau hervorgerufen werden, übernehmen wir keine Haftung. Bauteile des I2/I3 HD Kits: a) EPROM (gelb) mit neuem Betriebsystem für i2/i3 Normalversion oder b) EPROM (rot) mit neuem Betriebsystem für Geräte der EX-Version c) i2/i3 Hard Disk-Board d) Flachbandkabel mit Connectorstecker...
- Seite 3 5. Einbau des Hard Disk Boards in Normalversion (gelbes Betriebssystem) a) Schrauben Sie die in Abbildung 2 gekennzeichnete Schraube, mit der das "Main Board" befestigt wird, heraus. Drehen Sie nun den beiliegenden Abstanzbolzen in dieses Loch. b) Ziehen Sie jetzt die am Flachbandkabel des Style Card Slots befindliche Connectorbuchse aus dem Sockel CN15A.
- Seite 4 7. Inbetriebnahme, Initialisierung Damit das i2/i3 richtig arbeitet, muß zunächst noch initialisiert werden. Halten Sie hierzu die Tasten "EDIT STYLE" und "DISK" gedrückt und schalten Sie das i2/i3 ein. Schalten Sie das Gerät nach der Initialisierung bitte wieder aus. Nach dem Einschalten sollte nun die Meldung "Hard Disk:" und dann der Typ der installierten Hard Disk erscheinen.
