SE

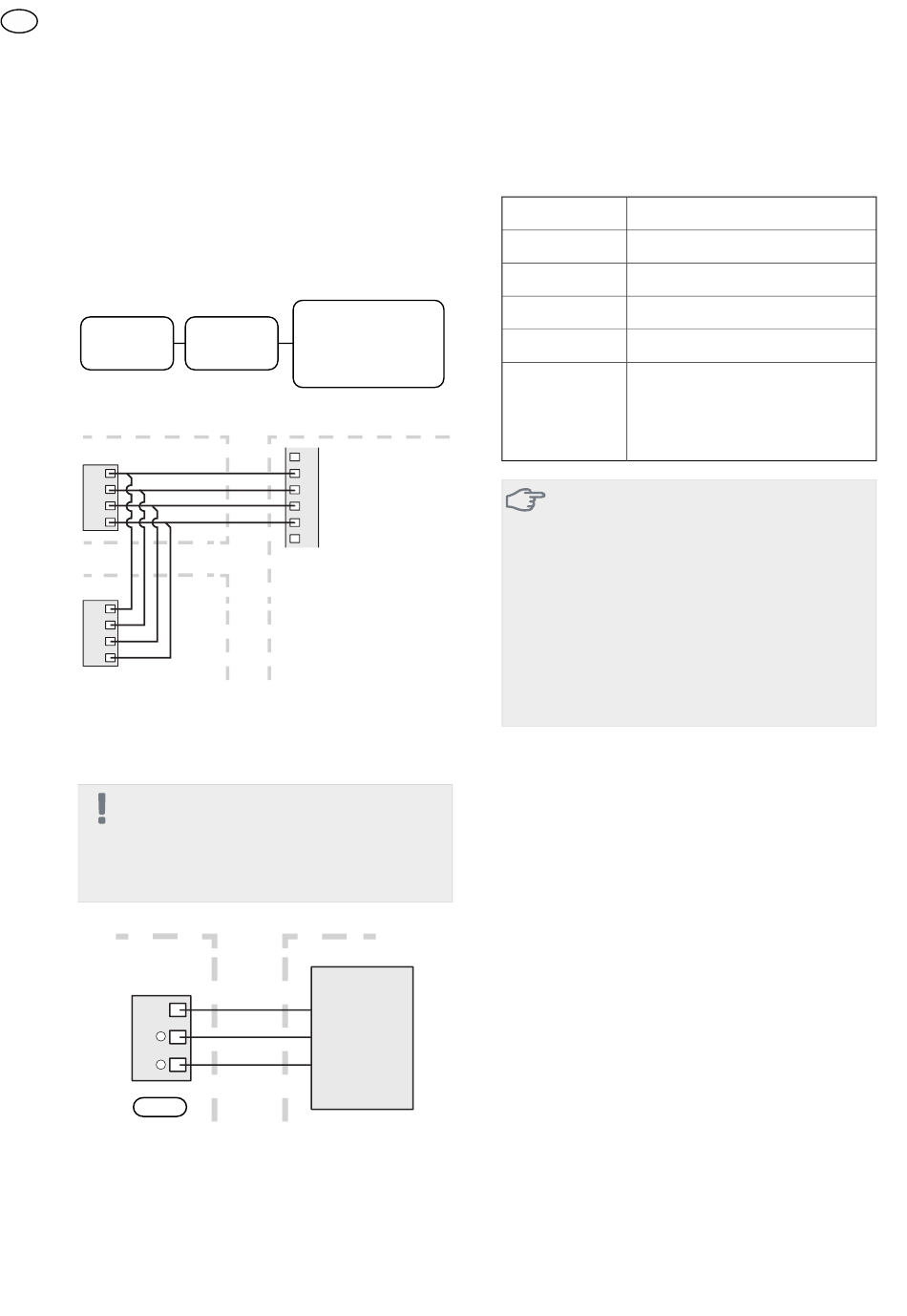

MODBUS 40 tillsammans med RMU 40 och SMS 40
Ifall RMU 40 eller SMS 40 ska anslutas tillsammans med
Tillbehör_singular = translation hint, 2 =
MODBUS 40, måste MODBUS 40 vara första enheten
inkopplad till klimatanläggningens anslutningsplint.
Inkoppling till och från MODBUS 40 sker i plint AA9:X1.
Det går inte att koppla in fler än två enheter till kli-
matanläggningen.
Tillbehör_singular = translation hint, 1&2 =
RMU 40/
SMS 40
Enhet 1
GND
B
A
+12V
Enhet 2
GND
B
A
+12V
Anslutning till Modbus-master
Den externa Modbus-mastern ansluts till plint X2 på
Modbus-kortet (AA9).
OBS!
MODBUS 40 använder kommunikationsstan-
darden RS485.
Anslut mastern med en kabel enligt rekommen-
dationerna för RS485.
MODBUS 40
MODBUS 40
GND
_
B
A
+
AA9-X2
6
value
value
Ingångskort
MODBUS 40
klimatanläggning
Klimatanläggning
SMS 40
SMS 40
EXTERNT
Externt
Modbus-master
Inställningar
Modbus Master
Metod RTU
Hastighet 9600 baud
Ordlängd 8 bitar
Paritet Ingen
Stoppbitar 1
Adress Fast 0x01 till och med
Modbus 40 v.7.
Valbar 1 - 247 från och med
Modbus 40 v.10.
TÄNK PÅ!
Programvaruversion Modbus 40 v.10 krävs för
att kunna hantera valbar adress. För att kon-
trollera programvaruversion, gå in i meny 3.1
"Serviceinfo" i din klimatanläggning.
Klimatanläggningens mjukvara skall vara pro-
gramvaruversion 5539 (4150R7 för NIBE
F1345) eller senare för att den ska fungera
tillsammans med Modbus 40 v.10. Om så inte
är fallet, ska en uppdatering av mjukvaran
göras. Besök http://www.nibeuplink.com för
att ladda ner din uppdateringsfil.
Klimatanläggning
1. Starta klimatanläggningen och välj MODBUS 40 i
meny 5.2 "Systeminställningar" (meny 5.2.4 för
NIBE F1345, VVM 310, VVM 320, VVM 325 och
VVM 500).
2. Ställ in adressen till MODBUS 40 i meny 5.3.11.
(Denna meny är bara synlig om MODBUS 40 har
programvaruversion Modbus 40 v.10 eller senare)
