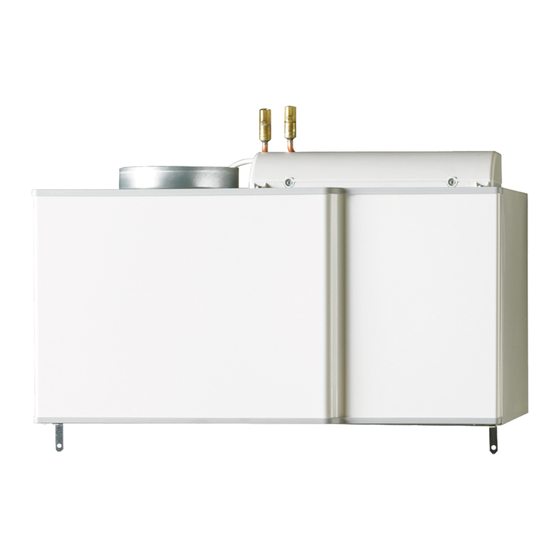

Nibe SAM 40 Installateurhandbuch

Nibe SAM 40 Installateurhandbuch

Zuluftmodul
Vorschau ausblenden Andere Handbücher für SAM 40:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installateurhandbuch
SAM 40
Zuluftmodul
IHB DE 1846-1
531367

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe SAM 40

Inhaltszusammenfassung für Nibe SAM 40

  • Seite 1 Installateurhandbuch SAM 40 Zuluftmodul IHB DE 1846-1 531367...

  • Seite 3: Inhaltsverzeichnis

    Installationsvarianten Allgemeines zum Ventilationsanschluss Luftvolumenströme Justierung der Ventilation Abmessungen und Ventilationsanschlüsse 5 Elektrische Anschlüsse Allgemeines Anschlüsse 6 Inbetriebnahme und Einstellung Vorbereitungen Befüllung und Entlüftung Inbetriebnahme und Kontrolle 7 Programmeinstellungen Menüsystem 8 Komfortstörung Infomenü Fehlersuche 9 Zubehör SAM 40 Inhaltsverzeichnis |...

  • Seite 4: Wichtige Informationen 4 10 Technische Daten

    Technische Änderungen vorbehalten! Die Seriennummer wird links unten hinter der Frontab- deckung angegeben. ©NIBE 2018. HINWEIS! Ein beschädigtes Stromversorgungs- kabel darf nur von NIBE, dem Ser- vicebeauftragten oder befugtem Seriennummer Personal ausgetauscht werden, um eventuelle Schäden und Risiken zu ACHTUNG! vermeiden.
  • Seite 5 Einstellung des Luftvolumenstroms Abluft Einstellung des Luftvolumenstroms Zuluft Heizungsmedium (Seite 10) System gespült Zubehör entlüftet Kontrolle anhand des Leistungs- und Druckverlustdiagramms Angeschlossen gemäß Prinzipskizze Strom (Seite 16) Angeschlossene Spannungsversorgung 230 V Angeschlossene Kommunikationsmodule SAM 40 Kapitel 1 | Wichtige Informationen...

  • Seite 6: Lieferung Und Transport

    1. Zum Abnehmen der Frontabdeckung ziehen Sie diese gerade ab. Aufstellung Die Montage von SAM 40 erfolgt freistehend an Konso- len oder auf VPB 200. (Bei VPB 300/VPBS 300 findet die Montage mithilfe von Konsolen statt.) Geräusche vom Ventilator können auf die Konsolen übertragen werden.

  • Seite 7: Konstruktion Des Zuluftmoduls

    3 Konstruktion des Zuluftmoduls BT22 XL33 QM20 XL34 BT23 PF 1 HQ11 AA100 AA5-S2 XL33 QM20 XL34 QN40 BT69 BT68 HQ11 Svenskt produktblad XL37 EP13 XL36 W102 W101 QN40 SAM 40 Kapitel 3 | Konstruktion des Zuluftmoduls...

  • Seite 8: Rohranschlüsse

    HQ11 Luftfilter Zuluft Fühler usw. Sonstiges BT22 Fühler, Zuluft BT23 Außenfühler Datenschild BT68 Temperaturfühler, Vorlauf Nicht auf der Abbildung sichtbar. BT69 Temperaturfühler, Rücklauf Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. Kapitel 3 | Konstruktion des Zuluftmoduls SAM 40...

  • Seite 9: Rohr- Und Ventilationsanschlüsse

    HINWEIS! Ein externer Frostschutz (Außenluftklappe) Die Installation muss gemäß den geltenden Vorschriften sollte im Außenluftkanal montiert werden, vorgenommen werden. wenn SAM 40 in einem kalten Klima installiert wird. Kompatible NIBE-Wärmepumpen SAM 40 wird zusammen mit einer kompatiblen Abluft- SAM 40 wärmepumpe von NIBE installiert.

  • Seite 10: Maße Und Rohranschlüsse

    Schätzung (lineare Interpolation) erfolgen. 5. Gehen Sie vom projektierten Druckverlust (beim projektierten Volumenstrom) in dem wasserbasier- ten System aus, mit dem SAM 40 parallel liegt. 6. Kontrollieren Sie im Diagramm für den Systemdruck- verlust, ob sich der Betriebspunkt innerhalb des grauen Betriebsbereichs befindet.

  • Seite 11: Leistungsübertragung Zur Zuluft

    4400 200 l/h 200 l/h 4600 4000 4200 3600 3800 3200 3400 75 l/h 2800 3000 2400 75 l/h 2600 2000 2200 1600 1800 1200 1400 Tilluftsflöde Tilluftsflöde Tilluftsflöde Tilluftsflöde (l/s) (l/s) SAM 40 Kapitel 4 | Rohr- und Ventilationsanschlüsse...

  • Seite 12: Betriebsbereich Sam

    Zulufttemperatur ergeben. 3600 3200 Bei einem zu niedrigen Druckverlust in dem Klimatisie- 2800 rungssystem, mit dem SAM 40 parallel liegt, besteht das 2400 Risiko für Werte im weißen Bereich. In diesem Bereich 2000 besteht das Risiko für einen niedrigen Wasserdurchfluss 1600 im Zuluftmodul, wodurch Frostgefahr besteht.

  • Seite 13: Installationsvarianten

    4. Montieren Sie SAM 40 von oben und schieben Sie Installationsvarianten die Einheit zurecht. SAM 40 kann auf unterschiedliche Weise installiert werden. Einige Varianten werden im Folgenden aufge- führt. Mehr über die Optionen können unter nibe.de abgerufen werden. Montage Konsolenmontage 1.

  • Seite 14: Pufferspeicher

    Ein Mischventil senkt hierbei die Temperatur z.B. für die gespeicherte Energie im Klimatisierungssystem verfügbar Fußbodenheizung. sein. Bei geschlossenen Thermostatventilen, die den SAM 40 wird parallel zum zusätzlichen Klimatisierungs- Volumenstrom in den Heizkörpern bzw. in der Fußbo- system angeschlossen. denheizung blockieren, kann dieses Volumen nicht im Systemvolumen berücksichtigt werden.

  • Seite 15: Allgemeines Zum Ventilationsanschluss

    ■ Bei der Positionierung von Außen- und Ablufthauben/- gittern dürfen die beiden Luftvolumenströme nicht kurzgeschlossen werden. Andernfalls wird die Fortluft wieder von SAM 40 angesaugt. Werden externe Geräte eingesetzt, die sich auf die ■ Lüftung auswirken (z.B. Dunstabzugshaube und Kami- nofen), muss die Wärmepumpe in Betrieb sein.

  • Seite 16: Elektrische Anschlüsse

    Der Schalter der Wärmepumpe ist vor der Ausführung von Arbeiten in die Stellung „ “ und der Schalter (SF1) Anschluss eines externen Frostschutzes an SAM 40 ist in die Stellung 0 zu bringen. (Außenluftklappe) 1. Stellen Sie sicher, dass die Geräte nicht mit Spannung Hinweise zum Anschluss eines externen Frostschutzes versorgt werden.

  • Seite 17: Inbetriebnahme Und Einstellung

    Füllen Sie Wasser auf. Verwenden Sie dazu das Füllventil in der Wärmepumpe. Klimatisierungssystem entlüften 1. Entlüften Sie SAM 40 über das Entlüftungsventil (QM20) und das restliche Klimatisierungssystem über die jeweiligen Entlüftungsventile. 2. Das Befüllen und Entlüften wird so lange wiederholt, bis sämtliche Luft entwichen ist und die korrekten...

  • Seite 18: Inbetriebnahme Und Kontrolle

    Schalter an der Wärme- 5.7 gestartet werden. pumpe in die Stellung „ “ gebracht wird. ACHTUNG! 1. Bringen Sie den Schalter (SF1) an SAM 40 in die Stellung "1". So lange der Startassistent ausgeführt wird, startet keine Anlagenfunktion automatisch.

  • Seite 19: Nachjustierung, Entlüftung

    Systementlüftungen erforderlich machen kann. Werden Luftgeräusche von der Wärmepumpe oder dem Klimati- sierungssystem abgegeben, muss eine zusätzliche Ent- lüftung des gesamten Systems vorgenommen werden. Siehe Abschnitt „Klimatisierungssystem entlüften“ auf Seite 17 für Informationen zur Entlüftung. SAM 40 Kapitel 6 | Inbetriebnahme und Einstellung...

  • Seite 20: Programmeinstellungen

    °C °C Zulufttemperatur bei T 1 Zulufttemp. bei mittl. Außentemp. AußentemperaturT2 °C ACHTUNG! Dieses Zubehör kann eine Aktualisierung der Software in Ihrer Wärmepumpe erforderlich machen. Die Wärmepumpensoftware muss ab Version 8432R2 (F370)/3585R2 (F750) vorliegen. Kapitel 7 | Programmeinstellungen SAM 40...

  • Seite 21: Komfortstörung

    Niederdruckalarm Grundlegende Maßnahmen Alarm Kontrollieren Sie zunächst Folgendes: Dass die Wärmepumpe in Betrieb bzw. das Stromver- ■ Info/Maßnahme sorgungskabel für SAM 40 angeschlossen ist. Alarm zurücks. Gruppen- und Hauptsicherungen der Wohnung. ■ Hilfsbetrieb FI-Schutzschalter für die Wohnung. ■ Sicherungsautomat der Wärmepumpe (FA1).

  • Seite 22: Intensive Oder Störende Ventilation

    Beauftragen Sie eine Ventilationseinstellung bzw. – führen Sie diese aus. Niedrige Zulufttemperatur Luft im Heizsystem. ■ Entlüften Sie SAM 40 mithilfe des Entlüftungsventils – (QM20). Falsch eingestellter Wert an der Zuluftautomatik. ■ Rufen Sie das Menü 5.3.9 (ext. Zuluftmodul) auf und –...

  • Seite 23: Zubehör

    9 Zubehör Konsole BAU 10 Zur Wandbefestigung von SAM 40. Art.nr. 067 526 Oberschrank Oberschrank zum Kaschieren der Ventilationskanäle. Höhe 245 mm Höhe 345 mm Art.nr. 067 517 Art.nr. 067 518 Höhe 385-635 mm Art.nr. 067 519 Pufferspeicher UKV UKV 40 Art.nr.

  • Seite 24: Technische Daten

    10 Technische Daten Maße und Abstandskoordinaten Ø22 Ø160 Kapitel 10 | Technische Daten SAM 40...
  • Seite 25 Technische Daten IP 21 SAM 40 Elektrische Daten Nennspannung 230 V ~ 50 Hz Antriebsleistung Regelventil Antriebsleistung Ventilator 20-175 Schutzklasse IP 21 Heizkreis Min. Druck MPa/Bar) 0,05/0,5 Max. Druck MPa/Bar) 0,25/2,5 Ventilation Filtertyp ePM1 55% Schallleistungspegel gemäß EN 12 102...

  • Seite 26: Schaltplan

    Schaltplan Kapitel 10 | Technische Daten SAM 40...
  • Seite 27 Allgemeines zu Rohranschlüssen, 9 Heizungsseite, 10 Maße und Rohranschlüsse, 10 Seriennummer, 4 Sicherheitsinformationen, 4 Installationskontrolle, 5 Kennzeichnung, 4 Symbole auf SAM 40, 4 Symbole, 4 Symbole auf SAM 40, 4 Technische Daten, 24–25 Elektroschaltplan, 26 Maße und Abstände, 24 SAM 40...

  • Seite 31: Kontaktinformationen

    Tel: +7 831 419 57 06 E-mail: kuzmin@evan.ru www.nibe-evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46 (0)433 73 000 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu.
  • Seite 32 WS name: Anna SAM WS version: a2 (working edition) Publish date: 2018-11-21 08:36 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 531367...
