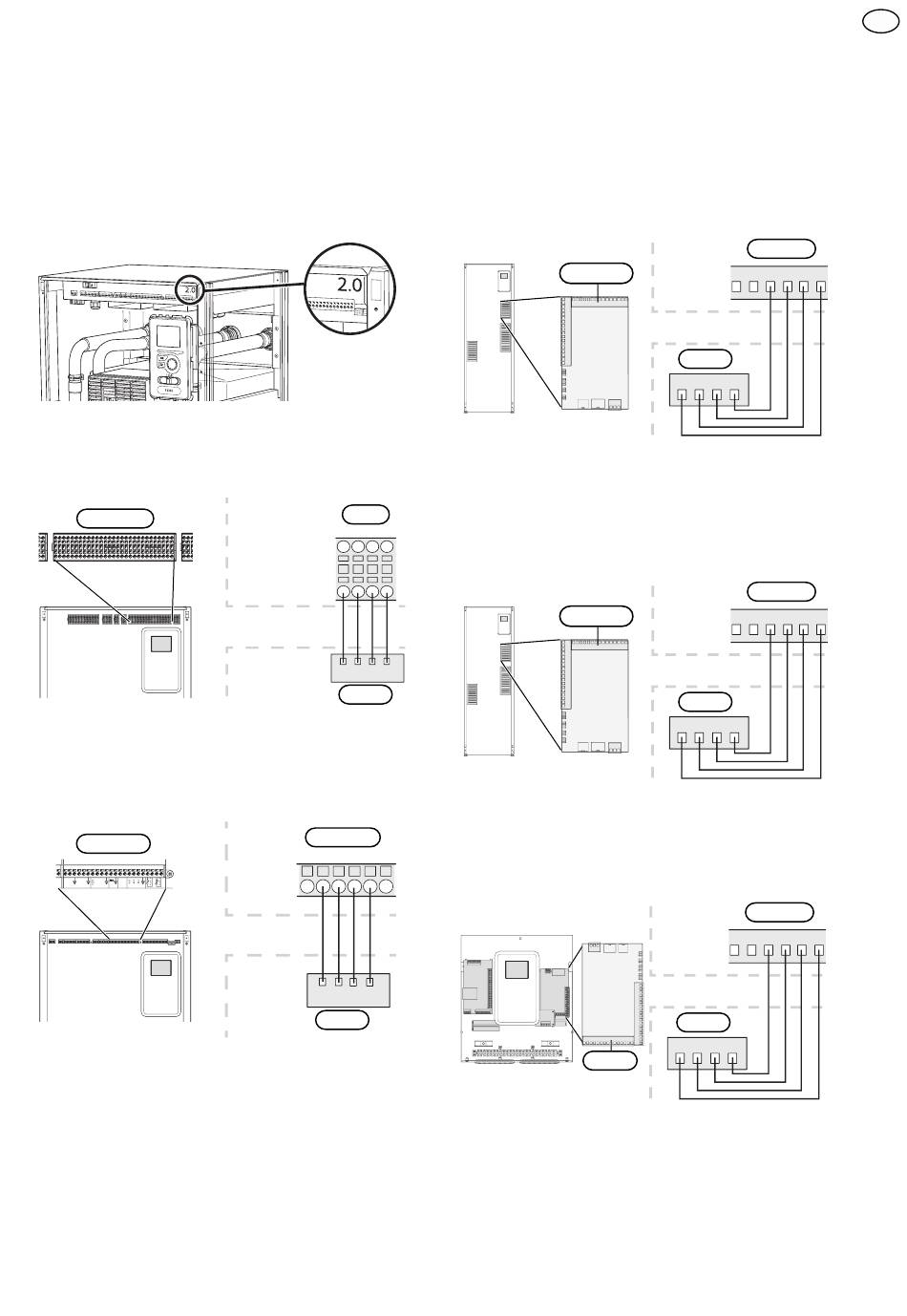

F1345
F1345 har olika elinkopplingar beroende på när värme-
pumpen tillverkades. För att se vilken elinkoppling som
gäller för din F1345, kontrollera om beteckningen "2.0"
syns ovanför plintarnas högra sida enligt bild.
Elinkoppling för F1345 utan 2.0:
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X6:4-7 i värmepumpen.
AA3-X6
Elinkoppling för F1345 med 2.0:
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint AA101-X10:7-10 i värmepumpen.
AA101:X10
-AA101
-X10
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
A B A B A B 13 14
0-10V
-GP16
-FC1 2.0
-AA101 -AA101 -AA101
-X7 -X8 -X9
-AA101 -AA101 -AA101 -AA101 -AA101 -AA3 -AA3 -AA3
-X3 -X4 -X5 -X6 -X10 -X6 -X22 -X23
N L1 L2 L3 1 2 3 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 1 2 3 1 2 3 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 -AA3 1 3 12 3 2
-X20 -X21
L N L L L N N N L N PE L N PE -EP14 -EP15
C K1 K2 K3 C NO NC -AA3-X7 C NO NC A B A B A B 0-10V 13 14 -BF1
QN10 GP16 K4 -GP16
X6
4 5 6 7
Värmepump
MODBUS 40
12V A B GND
AA9-X1
AA101-X10
6 7 8 9 10 11
Värmepump
MODBUS 40
1 2 3 4
AA9-X1
F370/F470/F730/F750
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X4:9-12 på ingångskortet (AA3) i värmepum-
pen.
AA3-X4
VVM 310/VVM 320/VVM 325/VVM 500
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X4:9-12 på ingångskortet (AA3) i inomhusmo-
dulen.
AA3-X4
SMO 40
AA3
Plint X1 på SMS-kortet (AA9) i MODBUS 40 ansluts till
plint X4:9-12 på ingångskortet (AA3) i styrmodulen.
AA3-X4
LEK
AA3-X4
7 8 9 10 11 12
Värmepump
MODBUS 40
AA9-X1
12V A B GND
AA3-X4
7 8 9 10 11 12
Inomhusmodul
MODBUS 40
AA9-X1
12V A
B GND
AA3-X4
7 8 9 10 11 12
Styrmodul
MODBUS 40
AA9-X1
12V A B GND
